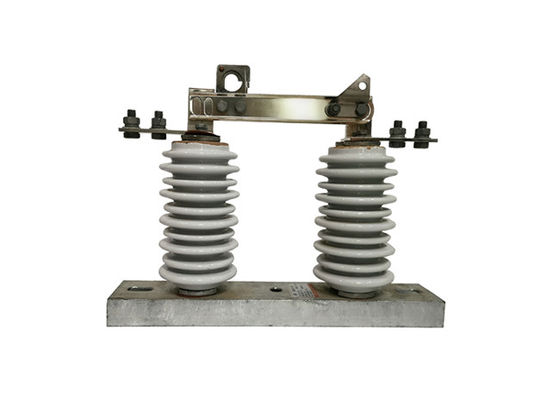

GW9-10/1000A โปรเซลิน โฟสเดียว โวลเตชั่นสูง ติดตัดสวิทช์ วัคคัม ติดตัดภายนอก

GW9-10/1000A โปรเซลิน โฟสเดียว โวลเตชั่นสูง ติดตัดสวิทช์ วัคคัม ติดตัดภายนอก

คําอธิบายสินค้า:

GW9-10/1000A Single Phase High Voltage Disconnect Switch เป็นสวิตช์ไฟฟ้าที่ใช้ในการแยกวงจรไฟฟ้าระดับความดันสูงแบบมีระยะเดียวจากแหล่งพลังงานของมันปกติใช้ในระบบกระจายพลังงาน เพื่อให้มีวิธีการที่ปลอดภัยในการตัดไฟฟ้าออกจากส่วนเฉพาะของวงจรเพื่อการบํารุงรักษาหรือซ่อมแซม.สวิทช์โดยทั่วไปประกอบด้วยชุดของติดต่อที่สามารถเปิดหรือปิดด้วยมือหรืออัตโนมัติ, ขึ้นอยู่กับการใช้งาน. เมื่อสวิทช์อยู่ในตําแหน่งปิด,กระแสไฟฟ้าสามารถไหลผ่านวงจรและเมื่อสวิทช์เปิด วงจรถูกตัดจากแหล่งพลังงาน

โครงสร้าง:

ผลิตภัณฑ์นี้ประกอบด้วยพื้นฐาน (แผ่น), ตะกอนกันไฟ, ส่วนนําและอุปกรณ์ล็อค. จุดหนึ่งของมีดถูกติดตั้งบนหัวมีดสัมผัสแบบไดนามิกผ่านbolts,และปลายอีกด้านของมีดเชื่อมต่อแยกกันกับหัวสัมผัสสแตตติก, และแต่ละด้านถูกรักษาอยู่ในสภาพสัมผัสที่ดีโดยความดันของสปริงการบด.แต่ยังช่วยลดการเพิ่มอากาศและปรับปรุงความแข็งแรงทางกลของมีด ทําให้ความมั่นคงทางความร้อนแบบไดนามิกส่วนล็อคติดต่อกันที่ติดตั้งไว้ที่ปลายที่ไม่หมุนของมีดสัมผัส และตะขอล็อคสแตติกบนสแตติกสแตติก ประกอบอุปกรณ์ล็อคเปิด, ที่ล็อคตัวเองเมื่อเบรคถูกปิด เพื่อให้มีดเบรคไม่หล่นลงด้วยตัวเอง เนื่องจากน้ําหนักของตัวเองหรือการกระทําของพลังงานไฟฟ้าส่งผลให้เบรคเปิดโดยไม่มีสาเหตุ.

การดําเนินการ:

1 การเตรียม:ก่อนใช้สวิทช์ วงจรควรถูกตัดพลังงาน และติดพื้นอย่างถูกต้อง เพื่อป้องกันอันตรายทางไฟฟ้า
2 ปิดสวิทช์:เพื่อปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะไกลมือสวิตช์ หรือการควบคุมเลเวอร์ไปยังตําแหน่งปิดทําให้กระแสไฟฟ้าไหลผ่านวงจร.
3 เปิดสวิทช์:เพื่อเปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะไกลที่มือสวิตช์หรือเลเวอร์ควบคุมไปยังตําแหน่งเปิดสะบัดการไหลของกระแสของปัจจุบัน.
4 การจัดการ Arc:เมื่อสวิทช์ถูกเปิดขึ้น สายไฟฟ้าอาจเกิดขึ้นระหว่างการติดต่อ ซึ่งอาจเป็นอันตรายและทําให้เกิดความเสียหายต่อสวิทช์สวิทช์สามารถติดตั้งอุปกรณ์ เช่น ช่องลอยโค้งหรือโค้งลอย.
5 ความปลอดภัยผู้ประกอบการของสวิทช์ตัดไฟฟ้าแรงสูง ต้องปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม เพื่อป้องกันอันตรายทางไฟฟ้าและปฏิบัติตามขั้นตอนล็อค / แท็กออก.
