12kV 630A HV AC ประสิทธิภาพสูง ไฟฟ้าตัดต่อสวิทช์ Gb 1985-2014 ความเสี่ยงต่ํา

12kV 630A HV AC ประสิทธิภาพสูง ไฟฟ้าตัดต่อสวิทช์ Gb 1985-2014 ความเสี่ยงต่ํา

คําอธิบายสินค้า:

สวิทช์ตัดความดันสูง เป็นส่วนประกอบที่สําคัญในระบบส่งและจําหน่ายพลังงานเนื่องจากมันทําให้สามารถแยกส่วนเฉพาะของเครือข่ายสําหรับงานบํารุงรักษาหรือซ่อมแซมพวกมันยังสามารถใช้ในการแยกส่วนของเครือข่ายในกรณีที่เกิดความผิดพลาดหรือสภาพผิดปกติอื่น ๆ

สวิตช์เหล่านี้ถูกออกแบบมาเพื่อจัดการกับความดันและกระแสไฟฟ้าสูง และมักถูกสร้างขึ้นจากวัสดุที่ยั่งยืนและแข็งแรง เช่น เหล็กไร้ขัดเหล็ก, อลูมิเนียมหรือทองแดงมันถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง, เช่น อุณหภูมิสูงสุด ลมแรง และฝนตกหนัก

มีสวิทช์ตัดความดันสูงหลายประเภท รวมถึงสวิทช์หยุดอากาศ, สวิทช์ดําน้ํามัน, และสวิทช์ปิดก๊าซ สวิทช์หยุดอากาศเป็นประเภทที่ทั่วไปที่สุดและพวกเขาทํางานโดยใช้ชุดของติดต่อที่แยกแยกทางกายภาพเมื่อสวิทช์ถูกเปิดสวิทช์ที่จมน้ํามันมักจะใช้ในอุปกรณ์ความดันสูงและเต็มไปด้วยน้ํามันเพื่อป้องกันการบุกเมื่อสวิทช์เปิดสวิตช์ที่แยกจากก๊าซใช้ก๊าซซัลฟูเฟอร์ไฮสฟูไรด์ซัลฟูเฟอร์ เพื่อแยกต่อสวิทช์ซึ่งทําให้การออกแบบสวิทช์เล็กและคอมพักทัดมากขึ้น

สวิทช์ตัดความดันสูงต้องใช้และบํารุงรักษาโดยบุคลากรที่มีคุณสมบัติและได้รับการฝึกอบรมอย่างเหมาะสมรวมถึงการใช้อุปกรณ์ป้องกันบุคคลที่เหมาะสม และปฏิบัติตามขั้นตอนล็อค / แท็กออก เพื่อป้องกันการใช้พลังงานโดยอุบัติเหตุของอุปกรณ์การบํารุงรักษาและทดสอบสวิทช์ตัดความดันสูงเป็นประจําก็สําคัญเช่นกัน เพื่อให้แน่ใจว่ามันทํางานอย่างถูกต้องและปลอดภัยในการใช้งาน

การจัดตั้ง:

ความสัมพันธ์ระหว่างเครื่องตัดวงจรระยะว่างภายนอกและเครื่องแยกแยกความแรงสูงภายนอกอยู่ที่บทบาทที่ครบถ้วนกันในระบบไฟฟ้า:

การตัดวงจร: เครื่องตัดวงจรแบบว่างรับผิดชอบในการตัดวงจรไฟฟ้าระหว่างการทํางานปกติหรือในกรณีที่เกิดความผิดพลาดมันทําหน้าที่เป็นหนทางหลักในการทําลายการไหลของปัจจุบันในทางตรงกันข้าม เครื่องแยกแยกใช้ในการแยกวงจรจากแหล่งพลังงานระหว่างการบํารุงรักษาหรือการซ่อมแซมมันให้ชั้นเพิ่มเติมของความปลอดภัยโดยเปิดวงจรทางกายภาพ.

การประสานงาน: ในระบบไฟฟ้าความดันสูง เครื่องตัดวงจรระยะว่างและเครื่องแยกแยกมักจะประสานงานด้วยกันเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่ตัวแยกแยกใช้ในการแยกวงจรด้วยทางกายภาพและให้สัญญาณที่เห็นได้ชัดของการแยก

ความปลอดภัยและการบํารุงรักษา: เครื่องแยกแยกมีบทบาทสําคัญในการรับประกันความปลอดภัยของพนักงานบํารุงรักษา ก่อนที่งานบํารุงรักษาใด ๆ จะสามารถดําเนินการบนอุปกรณ์ไฟฟ้าเครื่องแยกแยกใช้งานเพื่อเปิดวงจรและให้ช่องว่างอากาศที่เห็นได้การตัดวงจรแบบสูญเสียพลังงาน (vacuum circuit breaker) จะป้องกันระบบในระหว่างการทํางานปกติ และในกรณีเกิดความผิดพลาด

โครงสร้าง:

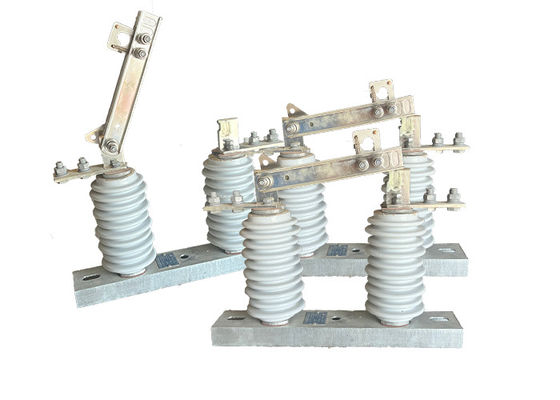

ผลิตภัณฑ์ที่ถูกอธิบายประกอบด้วยฐาน (แผ่น), โพสไอโซเลเตอร์, ส่วนนํา, และอุปกรณ์ล็อค.มีดถูกติดตั้งบนหัวมีดสัมผัสไดนามิคผ่านbolts และเชื่อมต่อแยกกับหัวสัมผัส static. ด้านทั้งสองข้างถูกรักษาอยู่ในภาวะสัมผัสที่ดีโดยความดันของสปริงการบดซึ่งเพิ่มพื้นผิวระบายความร้อนและลดการเพิ่มอุณหภูมิซึ่งส่งผลให้มีดมีความแข็งแรงทางกล และทําให้มีดมีความมั่นคงทางพลังงานและความร้อนต่อการตัดวงจรสั้น
ส่วนล็อคติดต่อกันที่ติดตั้งไว้ที่ปลายที่ไม่หมุนของมีดติดต่อ และตะขอล็อคสแตติกบนสายติดต่อสแตติกเป็นอุปกรณ์ล็อคเปิดอุปกรณ์ล็อคตัวเองดังนั้นมีดเบรคจะไม่หล่นลงเพราะน้ําหนักของตัวเองหรือการกระทําของพลังงานไฟฟ้า ซึ่งอาจทําให้เบรคเปิดโดยไม่มีเหตุผล
ผลิตภัณฑ์นี้ถูกใช้ทั่วไปในระบบส่งและกระจายไฟฟ้า และมีบทบาทสําคัญในการรับรองการทํางานอย่างถูกต้องของเครือไฟฟ้าการทํางานกับสวิทช์เหล่านี้ ควรปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสมและเพียงบุคลากรที่มีคุณสมบัติและได้รับการฝึกอบรมเท่านั้นที่ควรได้รับอนุญาตให้ใช้งานและบํารุงรักษา

ข้อดี:

1โครงสร้างง่าย: สวิตช์แยกออกแบบด้วยโครงสร้างตรงไปตรงมา ทําให้เข้าใจและใช้งานง่าย

การบํารุงรักษาที่ต่ํา: เนื่องจากการออกแบบและการก่อสร้างของสวิทช์แยกแยก ต้องการการบํารุงรักษาอย่างน้อย ลดความจําเป็นในการตรวจสอบและซ่อมบํารุงบ่อย

2ความเป็นเส้นตรงในการตัดและปิดสูง: สวิตช์แยกมีความเป็นเส้นตรงในการตัดและปิดที่ดีเยี่ยม, รับประกันการทํางานที่เรียบร้อยและน่าเชื่อถือระหว่างการทํางานการเปลี่ยน

3ความน่าเชื่อถือสูง: สวิตช์ถูกสร้างขึ้นเพื่อให้การทํางานที่น่าเชื่อถือ, ลดความเสี่ยงของการทํางานผิดปกติหรือความล้มเหลวระหว่างการทํางาน.

4.เปรียบเทียบได้กับมาตรฐานสากล: เครื่องปรับระบายความหนาวลําดับ GW9-12 ((W) ตอบรับหรือเกินระดับของผลิตภัณฑ์ที่คล้ายกันทั้งในประเทศและต่างประเทศการประกันความเหมาะสมและความสามารถในการแข่งขันในตลาด.

การใช้งาน:

1.เครือข่ายไฟฟ้า: สวิตช์แยกตั้งความดันสูงบนหัวเป็นองค์ประกอบที่สําคัญในเครือข่ายไฟฟ้า โดยใช้ในการแยกส่วนของสายส่งเพื่อบํารุงรักษาหรือซ่อมแซมนี่ช่วยให้เครือข่ายไฟฟ้ายังคงใช้งานได้ และมีความน่าเชื่อถือ, แม้กระทั่งระหว่างการบํารุงรักษาหรือการซ่อมแซม

2.สถานีไฟฟ้า: สวิทช์แยกตั้งแรงดันสูงบนตัวยังถูกใช้กันทั่วไปในสถานีไฟฟ้าที่ใช้ในการแยกตัวแปลงแต่ละตัวหรืออุปกรณ์อื่น ๆ เพื่อบํารุงรักษาหรือซ่อมแซม.สิ่งนี้ช่วยให้แน่ใจว่า สถานีไฟฟ้าย่อยยังคงทํางานและมีความน่าเชื่อถือ แม้กระทั่งในระหว่างการบํารุงรักษาหรือการซ่อมแซม

3ระบบพลังงานที่สามารถปรับปรุงได้: เครื่องปรับปรุงความดันสูงแบบตั้งตั้งบนหัวเพื่อแยกส่วนของสายส่งเพื่อบํารุงรักษาหรือซ่อมแซมซึ่งช่วยให้ระบบพลังงานที่เกิดจากแหล่งที่นวัตกรรมใหม่ยังคงใช้งานได้ และมีความน่าเชื่อถือ แม้กระทั่งในระหว่างการบํารุงรักษาหรือซ่อมแซม

สภาพ:

1ความสูงไม่เกิน 1000 เมตร

2.อุณหภูมิอากาศรอบตัว: สูงสุด + 40'C ;ขั้นต่ํา:พื้นที่ทั่วไป -30'C, Paramos -40 C

3ความดันลมไม่เกิน 700Pa ((ตรงกับความเร็วลม 34m/s)

4ความแรงของแผ่นดินไหวไม่เกิน 8 องศา

5.สถานการณ์การทํางานไม่มีการสั่นสะเทือนอย่างรุนแรงบ่อย

6สถานที่ติดตั้งของประเภทประจําประเภทของไอโซเลเตอร์ควรเก็บไว้ห่างจากก๊าซ, ควันสารเคมีฝัง, เคลือบเกลือ-หมอก, ฝุ่น

และวัสดุระเบิดและสกัดอื่น ๆ ที่ส่งผลกระทบอย่างร้ายแรงต่อความสามารถในการแยกและการนําของตัวแยก

7.ประเภทประกอบการป้องกันมลพิษ ใช้กับพื้นที่การนําสกปรกที่รุนแรง แต่ไม่ควรเป็นสารระเบิดและสารที่ทําให้เกิดไฟ

ปริมาตรเทคนิค:
