เครื่องตัดไฟฟ้าระบายความดันสูง ด้วยผลงานที่มั่นคง ความปลอดภัยโดยรวม ด้วยเครื่องตัดวงจรภายนอก
คําอธิบายสินค้า:

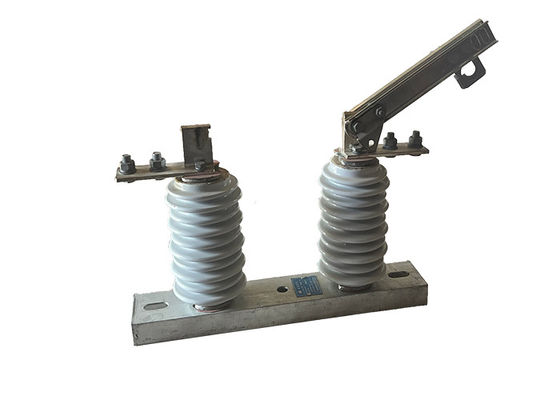

สวิตช์แยกไฟฟ้าความดันสูง หรือสวิตช์แยกไฟฟ้าความดันสูง เป็นสวิตช์พิเศษที่ใช้ในระบบส่งและกระจายไฟฟ้าความดันสูงเป้าหมายหลักของมันคือการจัดหาวิธีการแยกส่วนเฉพาะของระบบไฟฟ้าสําหรับการบํารุงรักษา, การซ่อมแซม, หรือความปลอดภัย
สวิตช์แยกความดันสูงทํางานโดยการเปิดหรือปิดวงจรไฟฟ้าด้วยทางกายภาพ เมื่อสวิตช์ถูกปิด มันทําให้การไหลของกระแสไฟฟ้าการเชื่อมต่อวงจรกับแหล่งพลังงานของมันในทางตรงกันข้าม เมื่อสวิตช์ถูกเปิด มันจะตัดการไหลของกระแสไฟฟ้า
สวิทช์แยกความดันสูงมักถูกติดตั้งที่จุดยุทธศาสตร์ในระบบไฟฟ้า ทําให้สามารถแยกส่วนหรืออุปกรณ์เฉพาะเจาะจงเพื่อบํารุงรักษา ซ่อมแซมหรือวัตถุประสงค์ความปลอดภัยพวกเขามักจะใช้ร่วมกับอุปกรณ์ป้องกันอื่น ๆ เช่น เครื่องตัดวงจรและไฟฟิวส์ เพื่อรับประกันความปลอดภัยและความน่าเชื่อถือของระบบพลังงานความดันสูง
ลักษณะ:
1การออกแบบ: สวิทช์แยกความดันสูงถูกออกแบบมาเพื่อจัดการกับระดับความดันสูงที่พบในระบบส่งและกระจายมันถูกสร้างขึ้นจากวัสดุที่แข็งแรงและทนทาน เพื่อทนต่อความเครียดไฟฟ้าและสภาพแวดล้อมของอุปกรณ์ภายนอก.
2.การกันไฟ: สวิตช์แยกกันไฟมีวัสดุกันไฟที่เหมาะสม เพื่อให้การทํางานปลอดภัยในระดับความดันสูงติดต่อของสวิทช์และส่วนประกอบอื่น ๆ ได้ถูกออกแบบมาเพื่อให้ความคุ้มกันไฟฟ้าเพียงพอเพื่อป้องกันการโค้งหรือ flashovers ระหว่างการเปิดหรือปิดการปฏิบัติการ.
3การชี้แจงที่เห็นได้ชัด: สวิทช์แยกความดันสูงมักมีตัวชี้แจงที่เห็นได้ชัด เพื่อให้มีการชี้แจงที่ชัดเจนของสถานะของพวกเขานี้ทําให้ผู้ประกอบการสามารถยืนยันภาพ whether the switch is in the open or closed positionการรักษาความปลอดภัยและการแยกกันอย่างเหมาะสม
4การทํางานด้วยมือ: สวิทช์แยกตัวส่วนมักจะทํางานด้วยมือโดยใช้หมุนมือหรือกลไกเลื่อน ผู้ใช้งานหมุนมือหรือเลื่อนมือเพื่อเปิดหรือปิดสวิทช์สามารถควบคุมการเชื่อมต่อของวงจรได้.
5.ล็อคความปลอดภัย: ในบางกรณี สวิตช์แยกความแรงสูงอาจมีล็อคความปลอดภัยเช่น การตรวจสอบว่าวงจรถูกตัดพลังงาน หรือว่ามีการปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม.
6การติดดิน: สวิทช์แยกอาจมีข้อกําหนดสําหรับการติดดินวงจรที่ตัดนี้ช่วยในการปล่อยพลังงานไฟฟ้าที่เหลือใด ๆ และให้มาตรการความปลอดภัยเพิ่มเติมสําหรับพนักงานบํารุงรักษาที่ทํางานบนระบบ.
การดําเนินการ:
1 การเตรียมการ: ก่อนที่จะใช้สวิตช์ วงจรควรถูกตัดพลังงาน และติดดินอย่างถูกต้อง เพื่อป้องกันอันตรายทางไฟฟ้าสวิทช์ควรตรวจสอบสําหรับสัญญาณใด ๆ ของความเสียหายหรือการใช้งาน.
2 การปิดสวิตช์: เพื่อปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะห่างมือที่จับสวิตช์หรือเลเวอร์ควบคุมไปยังตําแหน่งปิดทําให้กระแสไฟฟ้าไหลผ่านวงจร.
3 การเปิดสวิตช์: เพื่อเปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะห่างมือที่จับสวิตช์หรือเลเวอร์ควบคุมไปยังตําแหน่งเปิดสะบัดการไหลของกระแสของปัจจุบัน.
4 การบริหารวงจร: เมื่อเปิดสวิตช์, วงจรไฟฟ้าอาจเกิดขึ้นระหว่างสัมผัส, ซึ่งอาจเป็นอันตรายและทําให้เกิดความเสียหายกับสวิตช์.สวิทช์สามารถติดตั้งอุปกรณ์ เช่น ช่องลอยโค้งหรือโค้งลอย.
5 ความปลอดภัย: ผู้ใช้สวิทช์ตัดไฟฟ้าแรงดันสูง ต้องปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม เพื่อป้องกันอันตรายทางไฟฟ้าและปฏิบัติตามขั้นตอนล็อค / แท็กออก.
โครงสร้าง:
1.Porcelain Insulator Body: ร่างประกอบประกอบเป็นองค์ประกอบหลักของตัวประกอบประกอบ และมักถูกทําจาก Porcelain ที่มีความแข็งแรงสูงมันถูกออกแบบมาเพื่อให้อุปกรณ์กันไฟฟ้าระหว่างตัวนําและโครงสร้างรองรับและถูกพิมพ์ให้เป็นรูปร่างและขนาดที่ต้องการ
2อะไหล่ปลายโลหะ: อุปกรณ์อะไหล่ปลายโลหะติดกับร่างกายของไอโซเลเตอร์และให้ช่องทางในการเชื่อมต่อไอโซเลเตอร์กับสายประสานและโครงสร้างรองรับปกติจะทําจากเหล็กกระปุก หรือวัสดุที่ทนทานต่อการกัดกร่อนอื่น ๆ, และสามารถถูกออกแบบด้วยลักษณะพิเศษ เช่น แปลงหรือผูกลูกและซ็อต เพื่อการติดตั้งง่าย
3สารประกอบปิด: สารประกอบปิดใช้ในการปิดต่อระหว่างร่างกายของไอโซเลเตอร์และเครื่องประกอบปลายโลหะ, ป้องกันความชื้นและสารปนเปื้อนจากการเข้าสู่ภายในของไอโซเลเตอร์
4อุปกรณ์: อุปกรณ์ เช่น โบลท์, แมลง, และเครื่องล้างใช้ในการติดตั้งอุปกรณ์ประกอบปลายโลหะกับร่างกายของไอโซเลเตอร์และโครงสร้างรองรับ.
หมวกปรับ: หมวกปรับใช้เพื่อปกป้องเครื่องปรับปลายโลหะจากการกัดและความเสียหาย และอาจทําจากพลาสติกหรือวัสดุอื่น ๆ
5คุณสมบัติเพิ่มเติม: ขึ้นอยู่กับการใช้งานเฉพาะเจาะจง, โปรเซลินไฟฟ้าระงับความดันสูงสามารถออกแบบด้วยคุณสมบัติเพิ่มเติมเช่นอุปกรณ์ป้องกัน,และสวิทช์โลก เพื่อปรับปรุงผลงานและความปลอดภัย.
เงื่อนไข:
1ความสูงสูงสุดสําหรับการติดตั้งไม่ควรเกิน 1000 เมตร
2อุณหภูมิอากาศรอบตัวไม่ควรเกิน +40'C และในพื้นที่ทั่วไปไม่ควรลดต่ํากว่า -30'C ในพื้นที่พาราโมสไม่ควรลดต่ํากว่า -40'C
3ความดันลมไม่ควรเกิน 700Pa ซึ่งตรงกับความเร็วลม 34m/s
4. เครื่องแยกต้องทนต่อแผ่นดินไหวที่แรงสูงถึง 8 องศา
5.เครื่องแยกต้องติดตั้งในสถานที่ที่ไม่มีการสั่นสะเทือนที่รุนแรงบ่อย ๆ
6สําหรับเครื่องแยกประเภทธรรมดา ควรเก็บไว้ห่างจากก๊าซ, ควัน, การฝังเคมี, หมอกสเปรย์เกลือ, ฝุ่นและวัสดุที่ระเบิดและเกรี้ยวอื่น ๆ ที่อาจส่งผลกระทบอย่างร้ายแรงต่อความสามารถในการแยกและการนําของตัวแยก.
7เครื่องแยกชนิดกันมลพิษเหมาะสําหรับใช้ในพื้นที่การนําไฟที่สกปรกมาก แต่ไม่ควรติดตั้งในพื้นที่ที่มีวัสดุระเบิดหรือเป็นสาเหตุไฟ
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
