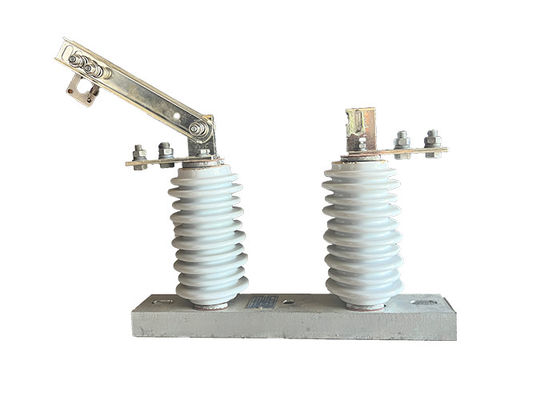

GW9-10/630A สวิตช์ตัดสายไฟฟ้าแบบ DC ความดันสูง การตั้งค่าใหม่อัตโนมัติติดตั้งบนสายไฟฟ้าชั้นสูงเพื่อป้องกัน

GW9-10/630A สวิตช์ตัดสายไฟฟ้าแบบ DC ความดันสูง การตั้งค่าใหม่อัตโนมัติติดตั้งบนสายไฟฟ้าชั้นสูงเพื่อป้องกัน

คําอธิบายสินค้า:

สวิทช์แยกความดันสูง เป็นองค์ประกอบที่สําคัญในระบบส่งและกระจายไฟฟ้าเนื่องจากมันทําให้สามารถแยกส่วนเฉพาะของเครือข่ายสําหรับงานบํารุงรักษาหรือซ่อมแซมพวกมันยังสามารถใช้ในการแยกส่วนของเครือข่ายในกรณีที่เกิดความผิดพลาดหรือสภาพผิดปกติอื่น ๆ

สวิตช์เหล่านี้ถูกออกแบบมาเพื่อจัดการกับความดันและกระแสไฟฟ้าสูง และมักถูกสร้างขึ้นจากวัสดุที่ยั่งยืนและแข็งแรง เช่น เหล็กไร้ขัดเหล็ก, อลูมิเนียมหรือทองแดงมันถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง, เช่น อุณหภูมิสูงสุด ลมแรง และฝนตกหนัก

มีสวิทช์แยกความดันสูงหลายประเภท รวมถึงสวิทช์หักอากาศ, สวิทช์จมน้ํามัน, และสวิทช์หักก๊าซ สวิทช์หักอากาศเป็นประเภทที่ทั่วไปที่สุดและพวกเขาทํางานโดยใช้ชุดของติดต่อที่แยกแยกทางกายภาพเมื่อสวิทช์ถูกเปิดสวิทช์ที่จมน้ํามันมักจะใช้ในอุปกรณ์ความดันสูง และเต็มไปด้วยน้ํามันเพื่อป้องกันการบุกเมื่อสวิทช์เปิดสวิตช์ที่แยกจากก๊าซใช้ก๊าซซัลฟูเฟอร์ไฮสฟูไรด์ซัลฟูเฟอร์ เพื่อแยกต่อสวิทช์ซึ่งทําให้การออกแบบสวิทช์เล็กและคอมพักทัดมากขึ้น

การใช้งานและบํารุงรักษาสวิทช์แยกความดันสูง ต้องมีบุคลากรที่มีคุณสมบัติ และได้รับการฝึกอบรมอย่างเหมาะสมรวมถึงการใช้อุปกรณ์ป้องกันบุคคลที่เหมาะสม และปฏิบัติตามขั้นตอนล็อค / แท็กออก เพื่อป้องกันการใช้พลังงานโดยอุบัติเหตุของอุปกรณ์การบํารุงรักษาและทดสอบสวิทช์แยกความดันสูงเป็นประจําก็สําคัญเช่นกัน เพื่อให้แน่ใจว่ามันทํางานอย่างถูกต้องและปลอดภัยในการใช้งาน

ความสัมพันธ์กับเครื่องตัดวงจรระยะว่างภายนอก:

ความสัมพันธ์ระหว่างเครื่องตัดวงจรระยะว่างภายนอกและเครื่องแยกแยกความแรงสูงภายนอกอยู่ที่บทบาทที่สมบูรณ์แบบของพวกเขาในระบบไฟฟ้า:

การตัดวงจร: เครื่องตัดวงจรแบบว่างรับผิดชอบในการตัดวงจรไฟฟ้าระหว่างการทํางานปกติหรือในกรณีที่เกิดความผิดพลาดมันทําหน้าที่เป็นหนทางหลักในการทําลายการไหลของปัจจุบันในทางตรงกันข้าม เครื่องแยกแยกใช้ในการแยกวงจรจากแหล่งพลังงานระหว่างการบํารุงรักษาหรือการซ่อมแซมมันให้ชั้นเพิ่มเติมของความปลอดภัยโดยเปิดวงจรทางกายภาพ.

การประสานงาน: ในระบบไฟฟ้าความดันสูง เครื่องตัดวงจรระยะว่างและเครื่องแยกแยกมักจะประสานงานด้วยกันเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่ตัวแยกแยกใช้ในการแยกวงจรด้วยทางกายภาพและให้สัญญาณที่เห็นได้ชัดของการแยก

ความปลอดภัยและการบํารุงรักษา: เครื่องแยกแยกมีบทบาทสําคัญในการรับประกันความปลอดภัยของพนักงานบํารุงรักษา ก่อนที่งานบํารุงรักษาใด ๆ จะสามารถดําเนินการบนอุปกรณ์ไฟฟ้าเครื่องแยกแยกใช้งานเพื่อเปิดวงจรและให้ช่องว่างอากาศที่เห็นได้การตัดวงจรแบบสูญเสียพลังงาน (vacuum circuit breaker) ช่วยปกป้องระบบในระหว่างการทํางานปกติ และในกรณีเกิดความผิดพลาด

1.เมื่อหน่วยแยกไฟฟ้า HV อยู่ในตําแหน่งปิด ติดต่อของหน่วยแยกไฟฟ้าจะติดต่อกันและกัน ทําให้กระแสไฟฟ้าไหลผ่านวงจรตัวแยกไฟฟ้า HV ถูกปิดโดยการทํางานด้วยมือหรือทางไกลของตัวแยก, ขึ้นอยู่กับประเภทของเครื่องแยกไฟฟ้า HV

2เพื่อแยกส่วนหนึ่งของระบบพลังงาน ต้องเปิดตัวแยกไฟฟ้า HVโดยทั่วไปนี้ถูกทําโดยการทํางานด้วยมือหรือทางไกลของตัวแยกเพื่อแยกสัมผัสและหยุดการไหลของกระแสผ่านวงจร.

3.เมื่อเครื่องแยกไฟฟ้า HV เปิดออก ส่วนของระบบพลังงานที่เชื่อมต่อกับเครื่องแยกไฟถูกแยกออกจากส่วนที่เหลือของระบบนี่ทําให้การบํารุงรักษาหรือการซ่อมแซมสามารถดําเนินการอย่างปลอดภัยบนวงจรแยก.

4เมื่อการบํารุงรักษาหรือการซ่อมแซมเสร็จสิ้น ปิดหน่วยแยกไฟฟ้า HV สามารถนําพลังงานกลับมาสู่วงจรแยกได้นี้ถูกทําโดยมือหรือระยะไกลการทํางานของตัวแยกเพื่อเชื่อมต่อสัมผัสและฟื้นฟูการไหลของปัจจุบันผ่านวงจร.

ข้อดี:

1โครงสร้างง่าย: สวิตช์แยกออกแบบด้วยโครงสร้างตรงไปตรงมา ทําให้เข้าใจและใช้งานง่าย

การบํารุงรักษาที่ต่ํา: เนื่องจากการออกแบบและการก่อสร้างของสวิทช์แยกแยก ต้องการการบํารุงรักษาอย่างน้อย ลดความจําเป็นในการตรวจสอบและซ่อมบํารุงบ่อย

2ความเป็นเส้นตรงในการตัดและปิดสูง: สวิตช์แยกมีความเป็นเส้นตรงในการตัดและปิดที่ดีเยี่ยม, รับประกันการทํางานที่เรียบร้อยและน่าเชื่อถือระหว่างการทํางานการเปลี่ยน

3ความน่าเชื่อถือสูง: สวิตช์ถูกสร้างขึ้นเพื่อให้การทํางานที่น่าเชื่อถือ, ลดความเสี่ยงของความผิดปกติหรือความล้มเหลวระหว่างการทํางาน.

4.เปรียบเทียบได้กับมาตรฐานสากล: เครื่องปรับระบายความหนาวลําดับ GW9-12 ((W) ตอบรับหรือเกินระดับของผลิตภัณฑ์ที่คล้ายกันทั้งในประเทศและต่างประเทศการประกันความเหมาะสมและความสามารถในการแข่งขันในตลาด.

คําแนะนําความปลอดภัย:

1.ดําเนินการทดสอบและบํารุงรักษาแบบประจําในการทํางานของสวิทช์ เพื่อให้แน่ใจว่ามันทํางานอย่างถูกต้องและตรวจสอบความร้อนหรือสั่นสะเทือนที่ผิดปกติ.

2.ดําเนินการล็อค / แท็กออก ก่อนดําเนินงานบํารุงรักษาหรือซ่อมแซมสวิทช์ขั้นตอนนี้เกี่ยวข้องกับการล็อคและการติดป้ายสวิทช์เพื่อป้องกันการใช้พลังงานโดยบังเอิญในขณะที่การทํางานถูกดําเนินการ, ส่งเสริมความปลอดภัย

3.ให้การฝึกอบรมที่เหมาะสมกับบุคลากรที่จะใช้งานหรือทํางานบนสวิตช์ การฝึกอบรมควรครอบคลุมวิธีการจัดการ, การใช้งานและการบํารุงรักษาที่เหมาะสมรวมถึงความเสี่ยงที่เป็นไปได้ที่เกี่ยวข้องกับการเปลี่ยน.

4.ดําเนินระบบการจัดการความปลอดภัยที่ครบถ้วน ซึ่งรวมถึงการตรวจสอบความปลอดภัยเป็นประจํา การประเมินอันตราย และการรายงานอุบัติเหตุแนวทางการป้องกันความปลอดภัยนี้ช่วยระบุและแก้ไขความเสี่ยงที่เป็นไปได้ ก่อนที่มันจะส่งผลให้เกิดอุบัติเหตุหรือบาดเจ็บ.

5.ให้แน่ใจว่ามีระบบระบายอากาศและการเย็นที่เหมาะสมสําหรับสวิทช์แยกความดันสูงที่ตั้งอยู่ในพื้นที่ปิดหรือจํากัดการ ปรับ อากาศ ให้ เหมาะสม ช่วย ให้ ความ ร้อน หาย ออก และ ป้องกัน ให้ เครื่อง เปลี่ยน อากาศ ไม่ ร้อน มากซึ่งอาจทําให้เกิดการทํางานผิดปกติ หรือแม้กระทั่งไฟไหม้

สภาพ:

1ความสูงไม่เกิน 1000 เมตร

2.อุณหภูมิอากาศรอบตัว: สูงสุด + 40'C ;ขั้นต่ํา:พื้นที่ทั่วไป -30'C, Paramos -40 C

3.ความดันลมไม่เกิน 700Pa ((ตรงกับความเร็วลม 34m/s)

4ความแรงของแผ่นดินไหวไม่เกิน 8 องศา

5.สถานการณ์การทํางานไม่มีการสั่นสะเทือนอย่างรุนแรงบ่อย

6สถานที่ติดตั้งของประเภททั่วไปของตัวแยก ควรเก็บไว้ห่างจากก๊าซ, ควันสารเคมีฝัง, เคลือบเกลือ-หมอก, ฝุ่น

และวัสดุระเบิดและสกัดอื่น ๆ ที่ส่งผลกระทบอย่างร้ายแรงต่อความสามารถในการแยกและการนําของตัวแยก

7.ประเภทประกอบการป้องกันมลพิษใช้กับพื้นที่การนําสกปรกที่รุนแรง อย่างไรก็ตามมันไม่ควรจะเป็นสารระเบิดและสารที่ทําให้เกิดไฟ

ปริมาตรเทคนิค:
