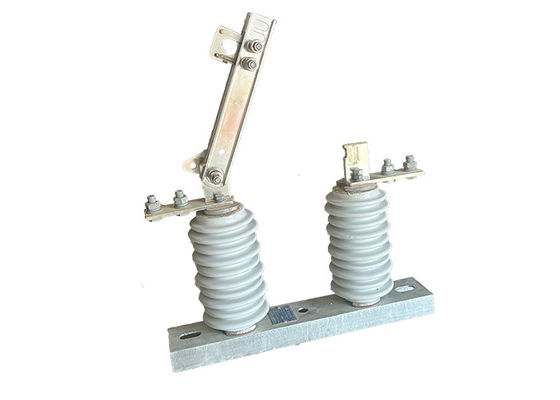

ป้องกันอัตโนมัติ ติดต่อตัดต่อภายนอก GW9 ซีรีส์ ติดต่อตัดต่อโปรเซลีนระยะเดียวความดันสูง

ป้องกันอัตโนมัติ ติดต่อตัดต่อภายนอก GW9 ซีรีส์ ติดต่อตัดต่อโปรเซลีนระยะเดียวความดันสูง

คําอธิบายสินค้า:

สวิตช์ตัดต่อภายนอก เป็นชนิดของสวิตช์ไฟฟ้าที่ใช้ในระบบพลังงานเพื่อแยกวงจรจากส่วนที่เหลือของระบบเพื่อการบํารุงรักษาหรือความปลอดภัยคําว่า "ตั้ง" หมายถึงทิศทางของตัวแยก, ซึ่งติดตั้งตั้งตั้งบนโครงสร้างรองรับ

สวิทช์ตัดต่อภายนอกถูกใช้ทั่วไปในระบบส่งและกระจายความดันสูง เพื่อแยกส่วนของเครือข่ายสําหรับงานบํารุงรักษาหรือซ่อมแซมมันถูกออกแบบมาเพื่อรับมือกับความกระชับกําลังสูงและกระแสไฟฟ้า และมักถูกติดตั้งในสถานที่กลางแจ้ง.

สวิทช์ตัดต่อภายนอกประกอบด้วยชุดของติดต่อที่ตั้งและเคลื่อนที่ที่แยกกันด้วยช่องว่างอากาศ เมื่อสวิทช์อยู่ในตําแหน่งปิดติดต่อกัน, ทําให้กระแสไฟฟ้าไหลผ่านวงจร เมื่อแยกแยกเปิด ติดต่อแยกการตัดการไหลของกระแสผ่านวงจรและแยกมันจากส่วนที่เหลือของระบบ.

สวิทช์ตัดต่อภายนอกเป็นองค์ประกอบสําคัญของความปลอดภัยและความน่าเชื่อถือของระบบพลังงาน และถูกออกแบบให้ทํางานในสภาพแวดล้อมที่หลากหลายพวกเขามักต้องผ่านการทดสอบและการรับรองอย่างเข้มงวด เพื่อให้แน่ใจว่าพวกเขาตอบสนองกับมาตรฐานของอุตสาหกรรมเกี่ยวกับผลงานและความปลอดภัย.

ปฏิบัติการ:

หน้าที่หลักของเครื่องแยกไฟฟ้าความดันสูง คือการจัดหาความโดดเดี่ยวทางไฟฟ้าระหว่างสายนําไฟฟ้าความดันสูง AC และโครงสร้างรองรับและรองรับน้ําหนักของตัวนํามันถูกออกแบบมาเพื่อทนต่อระดับความแรงดันและกระแสไฟฟ้าที่สูง และมักถูกทําจากวัสดุที่ทนต่อการบิดไฟฟ้าและการกัดกรองเช่น โปรเซลีนหรือพอลิมเลอร์.

โครงสร้าง:

ผลิตภัณฑ์นี้ประกอบด้วยพื้นฐาน (แผ่น), ตะกอนกันไฟ, ส่วนนําและอุปกรณ์ล็อค. จุดหนึ่งของมีดถูกติดตั้งบนหัวมีดสัมผัสแบบไดนามิกผ่านbolts,และปลายอีกด้านของมีดเชื่อมต่อแยกกันกับหัวสัมผัสสแตตติก, และแต่ละด้านได้รับการรักษาอยู่ในสภาพสัมผัสที่ดีโดยความดันของสปริงการบีบ.แต่ยังช่วยลดการเพิ่มอากาศและปรับปรุงความแข็งแรงทางกลของมีด ทําให้ความมั่นคงทางความร้อนแบบไดนามิกส่วนล็อคติดต่อกันที่ติดตั้งอยู่ปลายที่ไม่หมุนของมีดติดต่อ และตะขอล็อคสแตติกบนสแตติกสแตติก ประกอบอุปกรณ์ล็อคเปิด, ที่ล็อคตัวเองเมื่อเบรคถูกปิด เพื่อให้มีดเบรคไม่หล่นลงเอง เนื่องจากน้ําหนักของตัวเองหรือการกระทําของพลังงานไฟฟ้าส่งผลให้เบรคเปิดโดยไม่มีสาเหตุ.

การใช้งาน:

1การแยกวงจร: เครื่องแยกวงจรไฟฟ้าแรงดันสูงถูกใช้เป็นหลักในการแยกส่วนของระบบพลังงานสําหรับงานบํารุงรักษาหรือซ่อมแซมทําให้คนทํางานทํางานอย่างปลอดภัยบนวงจรแยกโดยไม่ต้องเสี่ยงการไฟฟ้าหรืออันตรายไฟฟ้าอื่น ๆ.

2ความปลอดภัย: เครื่องแยกไฟฟ้าความดันสูงยังถูกใช้เป็นอุปกรณ์ความปลอดภัยเพื่อปกป้องคนงานและประชาชนจากอันตรายทางไฟฟ้าเครื่องแยกไฟฟ้าความดันสูงป้องกันการสัมผัสโดยบังเอิญกับส่วนที่ใช้ไฟฟ้าในระบบและลดความเสี่ยงของการเกิดอุบัติเหตุไฟฟ้า.

3การป้องกันความผิดพลาด: เครื่องแยกไฟฟ้าความดันสูงยังสามารถใช้เพื่อป้องกันระบบพลังงานจากความผิดพลาด เช่น การตัดสายสั้นและความอ้วนเครื่องแยกไฟฟ้าความดันสูงป้องกันความผิดพลาดจากการแพร่กระจายไปยังส่วนอื่น ๆ ของระบบและทําให้เกิดความเสียหายต่อ.

4.สวิตชิ่ง: เครื่องแยกไฟฟ้าแรงดันสูงสามารถใช้เป็นอุปกรณ์สวิตชิ่งในการควบคุมการไหลของพลังงานในระบบ โดยการเปิดหรือปิดตัวแยกการไหลของพลังงานสามารถนําไปยังส่วนต่าง ๆ ของระบบตามความต้องการ.

5การทดสอบ: เครื่องแยกไฟฟ้าความดันสูงยังสามารถใช้เพื่อการทดสอบ เช่น การวัดความดันหรือกระแสในวงจร หรือการทดสอบผลงานขององค์ประกอบอื่น ๆ ในระบบ.

สภาพ:

1.ความสูงสูงสุดในพื้นที่ที่กําหนดไม่ได้เกิน 1000 เมตรเหนือระดับน้ําทะเล การจํากัดความสูงนี้มีความสําคัญสําหรับการติดตั้งและการใช้งานของอุปกรณ์

2อุณหภูมิอากาศรอบตัวมีขีดจํากัดบางอย่าง อุณหภูมิสูงสุดไม่ควรเกิน +40 °C และอุณหภูมิต่ําสุดสามารถแตกต่างกันขึ้นอยู่กับพื้นที่เฉพาะเจาะจง ในพื้นที่ทั่วไปอุณหภูมิขั้นต่ําไม่ควรลดต่ํากว่า -30 °Cในพื้นที่ปารามอส อุณหภูมิไม่ควรลดต่ํากว่า -40 องศาเซลเซียส

3ความดันลมไม่ควรเกิน 700 ปาสกัล (Pa) ซึ่งตรงกับความเร็วลมประมาณ 34 เมตรต่อวินาทีขีดจํากัดนี้ทําให้อุปกรณ์สามารถทนแรงจากลมได้ โดยไม่ทําให้การทํางานหรือความสมบูรณ์แบบของโครงสร้าง.

4ความเข้มแข็งของแผ่นดินไหวไม่ควรเกิน 8 องศา นี่คือความเข้มแข็งสูงสุดของกิจกรรมแผ่นดินไหวที่อุปกรณ์สามารถทนได้โดยไม่เสียหายระดับเฉพาะที่ใช้ในการวัดความแรงของแผ่นดินไหว อาจขึ้นอยู่กับภูมิภาคหรือประเทศ.

5สภาพแวดล้อมการทํางานควรเป็นอิสระจากการสั่นสะเทือนที่รุนแรงบ่อย ข้อจําเป็นนี้จะทําให้อุปกรณ์ยังคงมั่นคงและใช้งานในสภาพการทํางานปกติความสั่นสะเทือนที่มากเกินไปอาจส่งผลกระทบต่อผลงานและอายุการใช้งานของตัวแยก.

6.เครื่องแยกประเภทธรรมดา ควรติดตั้งในสถานที่ที่เก็บไว้ห่างจากก๊าซ, ควันควัน, การฝังเคมี, หมอกสเปรย์เกลือ, ฝุ่น และสารระเบิดหรือเป็นสารสกัดอื่น ๆวัสดุเหล่านี้สามารถมีผลกระทบที่เสียหายต่อความสามารถในการแยกและการนําของตัวแยกซึ่งอาจทําให้การทํางานและความปลอดภัยของมันเสี่ยง

7เครื่องแยกชนิดกันมลพิษถูกออกแบบให้ใช้ในพื้นที่ที่มีมลพิษหนักไม่ควรมีสารระเบิดหรือวัสดุที่อาจทําให้เกิดไฟความต้องการนี้ทําให้มั่นใจว่าเครื่องแยกยังคงปลอดภัยและทํางาน แม้ว่าสภาพแวดล้อมที่ท้าทาย

ปริมาตรเทคนิค:
