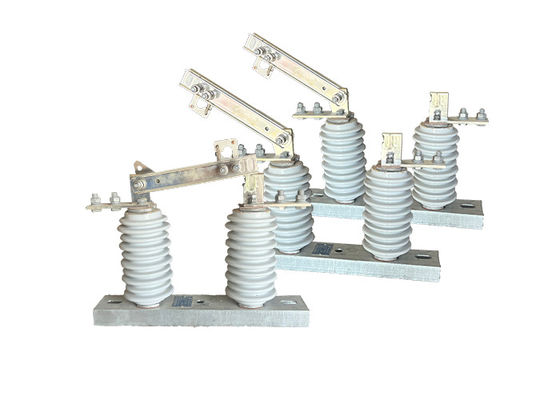

เครื่องสลับ AC Power Outdoor Disconnector GW9 ซีรี่ย์ Single Phase Middle Voltage Porcelain Overhead Line เครื่องสลับการสลับการสลับ
คําอธิบายสินค้า:
สวิตช์ตัดต่อภายนอก GW9-10 เป็นอุปกรณ์พกพาประเภทหนึ่งที่ใช้ในการแยกและติดดินสายการกระจายไฟฟ้าเพื่อการบํารุงรักษา, ซ่อมแซม, หรืออุปกรณ์ฉุกเฉินมันเป็นเครื่องมือที่สามารถใช้ได้ในหลาย ๆ การใช้งานรวมถึงสายการกระจายอากาศ สถานไฟฟ้าย่อย และอุตสาหกรรม
สวิตช์ตัดต่อภายนอกถูกออกแบบให้ใช้โดยคนเดียว ทําให้การใช้งานและการเคลื่อนไหวง่ายที่สามารถขยายไปถึงอุปกรณ์ไฟฟ้า, และชุดของเครื่องติดตั้งที่เปลี่ยนกันได้ ซึ่งทําให้ผู้ใช้สามารถทําหน้าที่ต่างๆ เช่น เปิดปิดสวิทช์ และสายเชื่อมดิน
สวิตช์ตัดต่อภายนอกถูกออกแบบมาเพื่อให้มีการหยุดที่เห็นได้ชัดในวงจรไฟฟ้า ซึ่งช่วยป้องกันจากการสัมผัสโดยบังเอิญกับอุปกรณ์ที่ใช้พลังงานมันถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง, เช่นลมแรง ฝนและหิมะ ทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมกลางแจ้ง
ลักษณะ:
1.ความดันสูง: สวิทช์แยกความดันสูงถูกออกแบบมาเพื่อทนความดันสูง โดยทั่วไปจะตั้งแต่หลายพันโวลต์ถึงหลายแสนโวลต์
2การสร้างที่แข็งแกร่ง: สวิตช์แยกความดันสูงมักถูกทําจากวัสดุที่ทนทานต่อไฟฟ้า, การกัดกรองและรูปแบบอื่น ๆ ของความเสียหาย เช่น หม้อหรือพอลิมเมอร์.
3.Arc Chutes: เครื่องสวิทช์แยกความดันสูงหลายเครื่องถูกออกแบบด้วย arc chutes ซึ่งช่วยในการระบายความร้อนที่เกิดจากการกระบวนการไฟฟ้าและป้องกันการเสียหายของสวิทช์
4.สวิตช์โลก: สวิตช์แยกความดันสูงบางส่วนมีสวิตช์โลก ซึ่งให้ความปลอดภัยเพิ่มเติมโดยการติดพื้นที่ส่วนแยกของวงจร
5กลไกล็อค: เพื่อป้องกันการปิดสวิทช์โดยบังเอิญระหว่างการทํางานบํารุงรักษาสวิตช์แยกไฟฟ้าแรงสูงหลายสายมีกลไกล็อคกันกันที่ป้องกันการปิดสวิตช์จนกว่าจะปฏิบัติตามขั้นตอนความปลอดภัยทั้งหมด.
6ตัวชี้วัดทางสายตา: สวิทช์แยกความดันสูงอาจมีตัวชี้วัดทางสายตา เช่น ไฟหรือธงที่แสดงให้เห็นอย่างชัดเจนว่าสวิทช์อยู่ในตําแหน่งเปิดหรือปิด.
ปฏิบัติการ:
ฟังก์ชันหลักของเครื่องแยกไฟฟ้าความดันสูง คือการให้ความโดดเดี่ยวทางไฟฟ้าระหว่างสายนําไฟฟ้าความดันสูง AC และโครงสร้างรองรับและรองรับน้ําหนักของตัวนํามันถูกออกแบบมาเพื่อทนต่อระดับความแรงดันและกระแสไฟฟ้าที่สูง และมักถูกทําจากวัสดุที่ทนทานต่อการบุกไฟฟ้าและการกัดกรองเช่น โปรเซลีนหรือพอลิมเลอร์.
การดําเนินการ:
1การเตรียมการ: ก่อนการใช้สวิทช์ วงจรควรถูกตัดพลังงาน และติดพื้นอย่างถูกต้อง เพื่อป้องกันความเสี่ยงทางไฟฟ้าสวิทช์ควรตรวจสอบสําหรับสัญญาณใด ๆ ของความเสียหายหรือการใช้งาน.
2ปิดสวิทช์: เพื่อปิดสวิทช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะไกลมือมือสวิทช์หรือเลเวอร์ควบคุมไปยังตําแหน่งปิดทําให้กระแสไฟฟ้าไหลผ่านวงจร.
3การเปิดสวิทช์: เพื่อเปิดสวิทช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะไกลมือมือของสวิทช์หรือเลเวอร์ควบคุมไปยังตําแหน่งเปิดสะบัดการไหลของกระแสของปัจจุบัน.
4การบริหารวงจร: เมื่อเปิดสวิทช์, วงจรไฟฟ้าอาจเกิดขึ้นระหว่างสัมผัส, ซึ่งอาจเป็นอันตรายและทําให้เกิดความเสียหายกับสวิทช์.สวิทช์สามารถติดตั้งอุปกรณ์ เช่น ช่องลอยโค้งหรือโค้งลอย.
5ความปลอดภัย: ผู้ใช้สวิทช์ตัดไฟฟ้าแรงดันสูง ต้องปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม เพื่อป้องกันอันตรายทางไฟฟ้าและปฏิบัติตามขั้นตอนล็อค / แท็กออก.
1การแยกวงจร: สวิตช์แยกวงจรแรงสูงใช้ในการแยกส่วนของวงจรแรงสูงเพื่อการบํารุงรักษา, ซ่อมแซม, หรือการทดสอบส่วนนี้สามารถตัดต่อได้อย่างมีประสิทธิภาพจากส่วนที่เหลือของระบบทําให้การทํางานสามารถดําเนินการได้อย่างปลอดภัย
2การสลับความจุ: สวิตช์แยกความจุสูงสามารถใช้เป็นสวิตช์ความจุเพื่อควบคุมการไหลของพลังงานไฟฟ้าในวงจรพวกเขามีประโยชน์โดยเฉพาะอย่างยิ่งในสถานการณ์ที่ภาระค่อนข้างเล็กและไม่ต้องการเครื่องตัดวงจรหรือฟิวส์.
3การป้องกันสายไฟฟ้า: สวิทช์แยกความดันสูงมักถูกติดตั้งบนสายไฟฟ้าเพื่อให้มีการป้องกันจากสายฟ้ากระแทกและความรบกวนไฟฟ้าอื่น ๆโดยแยกส่วนหนึ่งของสายสวิตช์สามารถช่วยป้องกันความเสียหายของอุปกรณ์และลดความเสี่ยงของการขาดไฟฟ้า
4การคุ้มครองทรานฟอร์เมอร์: สวิตช์แยกความดันสูงยังใช้เพื่อคุ้มครองทรานฟอร์เมอร์ โดยแยกมันจากเครือข่ายไฟฟ้าในกรณีที่เกิดความผิดพลาดหรืออ้วนเครื่องแปลงสามารถตัดต่อจากเครือข่ายได้ป้องกันความเสียหายของเครื่องแปลงและอุปกรณ์อื่น ๆ
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
