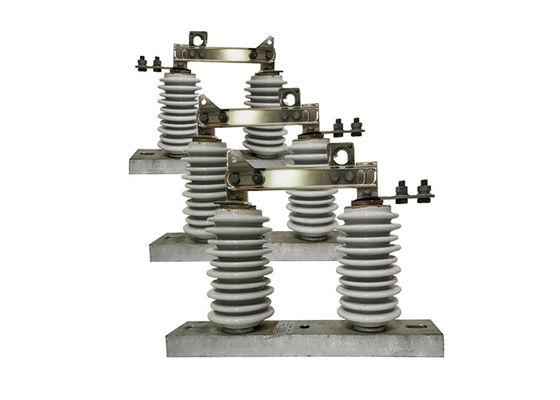

GW9-10 ซีรีส สวิตช์ตัดความดันสูงภายนอก 1250A สวิตช์ตัดภาระระบายระยะว่างที่ใช้กับเครื่องตัดวงจร
คําอธิบายสินค้า:
สวิตช์ตัดต่อความดันสูง GW9-10 Series เป็นสวิตช์ไฟฟ้าที่ใช้ในระบบพลังงานความดันสูงเพื่อแยกหรือตัดต่อส่วนหนึ่งของระบบจากส่วนที่เหลือของระบบมันถูกออกแบบให้ทํางานภายใต้สภาพความดันสูงและปัจจุบันและใช้เป็นหลักสําหรับการบํารุงรักษาการซ่อมแซม หรือสถานการณ์ฉุกเฉิน
สวิตช์ประกอบด้วยชุดของสัมผัสที่สามารถเปิดหรือปิดโดยกลไก เช่น เครื่องขับเคลื่อนมือหรือเครื่องยนต์มันทําให้กระแสไฟฟ้าไหลผ่านระบบในขณะที่เมื่อมันเปิด การทํางานของไฟฟ้าถูกตัด และระบบถูกตัด
การใช้งาน:
1 การแยกแยกของสับสเตชั่นในสับสเตชั่น สวิตช์ตัดความดันสูงใช้ในการตัดแปลง เครื่องตัดวงจร และอุปกรณ์อื่น ๆ จากระบบพลังงานเพื่อบํารุงรักษาหรือซ่อมแซม
2 การแยกสายส่ง:สวิตช์ตัดความดันสูงใช้ในการแยกส่วนของสายส่งความดันสูง เพื่อบํารุงรักษา ซ่อมแซม หรือป้องกันการไหลของพลังงานในช่วงฉุกเฉิน
3 การเปลี่ยนแคปเปาซิเตอร์:ในระบบพลังงานที่มีธนาคารคอนเดเซเตอร์ สวิตช์ตัดต่อความแรงสูงจะใช้ในการตัดต่อธนาคารคอนเดเซเตอร์จากระบบพลังงานเพื่อบํารุงรักษาหรือซ่อมแซม
4 การลดน้ําหนัก:ในกรณีที่มีการอ้วนหรือสถานการณ์ฉุกเฉินอื่น ๆ สวิทช์ตัดความแรงสูงสามารถใช้ในการลดภาระโดยตัดส่วนบางส่วนของระบบพลังงาน
5 การแยกความผิดพลาด:สวิทช์ตัดความดันสูงใช้ในการแยกส่วนที่ผิดปกติของระบบพลังงานเพื่อป้องกันความเสียหายของอุปกรณ์และรับประกันความต่อเนื่องของไฟฟ้า
เงื่อนไข:
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
