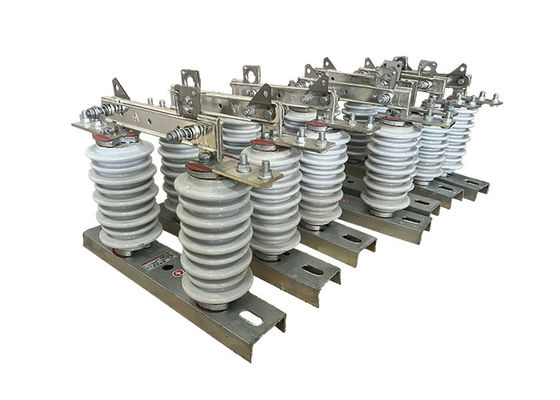

630A เครื่องปรับระดับความแรงสูงอุตสาหกรรม เครื่องปรับระดับความแรงสูงอุตสาหกรรม เครื่องปรับระดับความแรงสูง
คําอธิบายสินค้า:
สวิตช์ไอโซเลเตอร์ความดันสูง (High Voltage Isolator Switch) เป็นอุปกรณ์พกพาประเภทหนึ่งที่ใช้ในการแยกและเชื่อมต่อสายไฟฟ้าเพื่อการบํารุงรักษา ซ่อมแซม หรืออุปกรณ์ฉุกเฉินมันเป็นเครื่องมือที่สามารถใช้ได้ในหลาย ๆ การใช้งานรวมถึงสายการกระจายอากาศ สถานไฟฟ้าย่อย และอุตสาหกรรม
สวิตช์แยกความดันสูงถูกออกแบบให้ใช้โดยคนเดียว ทําให้การใช้งานและการเคลื่อนไหวง่ายที่สามารถขยายไปถึงอุปกรณ์ไฟฟ้า, และชุดของเครื่องติดตั้งที่เปลี่ยนกันได้ ซึ่งทําให้ผู้ใช้สามารถทําหน้าที่ต่างๆ เช่น เปิดปิดสวิทช์ และสายเชื่อมดิน
สวิตช์แยกออกแบบเพื่อให้มีการหยุดที่เห็นได้ชัดในวงจรไฟฟ้า ซึ่งช่วยป้องกันจากการสัมผัสโดยอุบัติเหตุกับอุปกรณ์ที่ใช้พลังงานมันถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง, เช่นลมแรง ฝนและหิมะ ทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมกลางแจ้ง
โครงสร้าง:
1.Porcelain Insulator Body: ร่างประกอบประกอบเป็นองค์ประกอบหลักของตัวประกอบประกอบ และมักถูกทําจาก Porcelain ที่มีความแข็งแรงสูงมันถูกออกแบบมาเพื่อให้อุปกรณ์กันไฟฟ้าระหว่างตัวนําและโครงสร้างรองรับและถูกพิมพ์ให้เป็นรูปร่างและขนาดที่ต้องการ
2อะไหล่ปลายโลหะ: อุปกรณ์อะไหล่ปลายโลหะติดกับร่างกายของไอโซเลเตอร์และให้ช่องทางในการเชื่อมต่อไอโซเลเตอร์กับสายประสานและโครงสร้างรองรับปกติจะทําจากเหล็กกระปุก หรือวัสดุที่ทนทานต่อการกัดกร่อนอื่น ๆ, และสามารถถูกออกแบบด้วยลักษณะพิเศษ เช่น แปลงหรือผูกลูกและซ็อต เพื่อการติดตั้งง่าย
3สารประกอบปิด: สารประกอบปิดใช้ในการปิดต่อระหว่างร่างกายของไอโซเลเตอร์และเครื่องประกอบปลายโลหะ, ป้องกันความชื้นและสารปนเปื้อนจากการเข้าสู่ภายในของไอโซเลเตอร์
4อุปกรณ์: อุปกรณ์ เช่น โบลท์, แมลง, และเครื่องล้างใช้ในการติดตั้งอุปกรณ์ประกอบปลายโลหะกับร่างกายของไอโซเลเตอร์และโครงสร้างรองรับ.
หมวกปรับ: หมวกปรับใช้เพื่อปกป้องเครื่องปรับปลายโลหะจากการกัดและความเสียหาย และอาจทําจากพลาสติกหรือวัสดุอื่น ๆ
5คุณสมบัติเพิ่มเติม: ขึ้นอยู่กับการใช้งานเฉพาะเจาะจง, โปรเซลินไฟฟ้าระงับความดันสูงสามารถออกแบบด้วยคุณสมบัติเพิ่มเติมเช่นอุปกรณ์ป้องกัน,และสวิทช์โลก เพื่อปรับปรุงผลงานและความปลอดภัย.
การใช้งาน:
1 การแยกซับสเตชั่น: ในซับสเตชั่น, สวิทช์ตัดความดันสูงถูกใช้ในการตัดแปลง, เครื่องตัดวงจร, และอุปกรณ์อื่น ๆ จากระบบพลังงานเพื่อบํารุงรักษาหรือซ่อมแซม.
2 การแยกสายส่งไฟฟ้า: สวิตช์ตัดสายไฟฟ้าความดันสูง ใช้ในการแยกส่วนของสายส่งไฟฟ้าความดันสูง เพื่อบํารุงรักษา, ซ่อมแซม หรือป้องกันการไหลของไฟฟ้าในช่วงฉุกเฉิน.
3 การสลับธนาคารคอนเดเซเตอร์: ในระบบพลังงานที่มีธนาคารคอนเดเซเตอร์, สวิตช์ตัดต่อความดันสูงจะถูกใช้ในการตัดต่อธนาคารคอนเดเซเตอร์จากระบบพลังงานเพื่อบํารุงรักษาหรือซ่อมแซม
4 การลดภาระ: ในกรณีที่มีภาระเกินหรือสถานการณ์ฉุกเฉินอื่น ๆ สวิทช์ตัดความแรงสูงสามารถใช้ในการลดภาระโดยการตัดส่วนบางส่วนของระบบพลังงาน
5 การแยกแยกความผิดพลาด: สวิตช์ตัดความเครียดสูงถูกใช้ในการแยกแยกส่วนที่ผิดพลาดของระบบพลังงานเพื่อป้องกันความเสียหายของอุปกรณ์และรับประกันความต่อเนื่องของการจําหน่ายพลังงาน
การดําเนินการ:
1 การเตรียมการ: ก่อนที่จะใช้สวิตช์ วงจรควรถูกตัดพลังงาน และติดดินอย่างถูกต้อง เพื่อป้องกันอันตรายทางไฟฟ้าสวิทช์ควรตรวจสอบสําหรับสัญญาณใด ๆ ของความเสียหายหรือการใช้งาน.
2 การปิดสวิตช์: เพื่อปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะห่างมือที่จับสวิตช์หรือเลเวอร์ควบคุมไปยังตําแหน่งปิดทําให้กระแสไฟฟ้าไหลผ่านวงจร.
3 การเปิดสวิตช์: เพื่อเปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะห่างมือที่จับสวิตช์หรือเลเวอร์ควบคุมไปยังตําแหน่งเปิดสะบัดการไหลของกระแสของปัจจุบัน.
4 การบริหารวงจร: เมื่อเปิดสวิตช์, วงจรไฟฟ้าอาจเกิดขึ้นระหว่างสัมผัส, ซึ่งอาจเป็นอันตรายและทําให้เกิดความเสียหายกับสวิตช์.สวิทช์สามารถติดตั้งอุปกรณ์ เช่น ช่องลอยโค้งหรือโค้งลอย.
5 ความปลอดภัย: ผู้ใช้สวิทช์ตัดไฟฟ้าแรงดันสูง ต้องปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม เพื่อป้องกันอันตรายทางไฟฟ้าและปฏิบัติตามขั้นตอนล็อค / แท็กออก.
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
