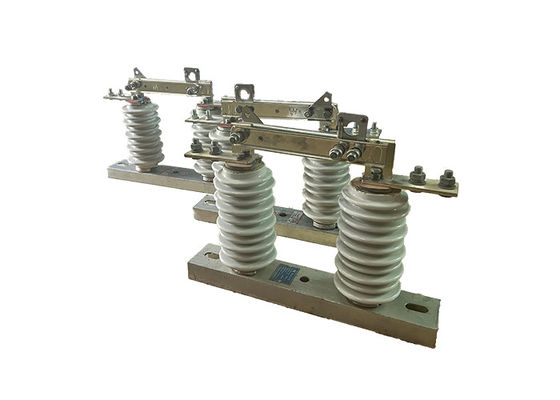

เครื่องตัดวงจรระบายระยะสูงระยะเดียว เปอร์เซลีนภายนอก 1250A 12kV สําหรับสับสเตชั่น
คําอธิบายสินค้า:
สวิตช์ไอโซเลเตอร์ความดันสูง (High Voltage Isolator Switch) เป็นอุปกรณ์พกพาประเภทหนึ่งที่ใช้ในการแยกและเชื่อมต่อสายไฟฟ้าเพื่อการบํารุงรักษา ซ่อมแซม หรืออุปกรณ์ฉุกเฉินมันเป็นเครื่องมือที่สามารถใช้ได้ในหลาย ๆ การใช้งานรวมถึงสายการกระจายอากาศ สถานไฟฟ้าย่อย และอุตสาหกรรม
เครื่องสวิทช์ไอโซเลเตอร์ถูกออกแบบให้ใช้โดยคนเดียว ทําให้การใช้งานและการเคลื่อนไหวง่ายที่สามารถขยายไปถึงอุปกรณ์ไฟฟ้า, และชุดของเครื่องติดตั้งที่เปลี่ยนกันได้ ซึ่งทําให้ผู้ใช้สามารถทําหน้าที่ต่างๆ เช่น เปิดปิดสวิทช์ และสายเชื่อมดิน
สวิตช์แยกออกแบบเพื่อให้มีการหยุดที่เห็นได้ชัดในวงจรไฟฟ้า ซึ่งช่วยป้องกันจากการสัมผัสโดยอุบัติเหตุกับอุปกรณ์ที่ใช้พลังงานมันถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง, เช่นลมแรง ฝนและหิมะ ทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมกลางแจ้ง
สภาพ:
1ความสูงสูงสุดสําหรับการติดตั้งไม่ควรเกิน 1000 เมตร
2อุณหภูมิอากาศรอบตัวไม่ควรเกิน +40'C และในพื้นที่ทั่วไปไม่ควรลดต่ํากว่า -30'C ในพื้นที่พาราโมสไม่ควรลดต่ํากว่า -40'C
3ความดันลมไม่ควรเกิน 700Pa ซึ่งตรงกับความเร็วลม 34m/s
4. เครื่องแยกต้องทนต่อแผ่นดินไหวที่แรงสูงถึง 8 องศา
5.เครื่องแยกต้องติดตั้งในสถานที่ที่ไม่มีการสั่นสะเทือนที่รุนแรงบ่อย ๆ
6สําหรับเครื่องแยกประเภทธรรมดา ควรเก็บไว้ห่างจากก๊าซ, ควัน, การฝังเคมี, หมอกสเปรย์เกลือ, ฝุ่นและวัสดุที่ระเบิดและเกรี้ยวอื่น ๆ ที่อาจส่งผลกระทบอย่างร้ายแรงต่อความสามารถในการแยกและการนําของตัวแยก.
7เครื่องแยกชนิดกันมลพิษเหมาะสําหรับใช้ในพื้นที่การนําไฟที่สกปรกมาก แต่ไม่ควรติดตั้งในพื้นที่ที่มีวัสดุระเบิดหรือเป็นสาเหตุไฟ
1ปิดสวิทช์เมื่อสวิทช์ปิด ส่วนนําไฟของวงจรจะเข้าสัมผัสกัน
2เปิดสวิตช์:เมื่อเปิดสวิตช์ จะเกิดช่องว่างอากาศระหว่างสองส่วนที่นําไฟของวงจร ทําให้ส่วนนี้โดดเดี่ยวจากส่วนที่เหลือของระบบปกติจะทําเพื่อให้การบํารุงรักษาการซ่อมแซมหรือการทดสอบ
3การติดตั้งวงจร:ก่อนที่งานใด ๆ จะสามารถดําเนินการได้บนส่วนที่แยกตัวของวงจร, มันสําคัญที่จะทําให้วงจรเป็นพื้นดินเพื่อป้องกันการเก็บชาร์จไฟฟ้าที่เหลือโดยทั่วไปนี้ถูกทําโดยใช้สวิตช์โลกหรือไฟฟ้าการติดดิน.
มันสําคัญที่จะสังเกตว่า การทํางานของสวิทช์แยกความดันสูง ควรดําเนินการโดยบุคลากรที่ได้รับการฝึกอบรมและมีคุณสมบัติเท่านั้นเนื่องจากมันอาจมีอันตรายต่อการติดไฟฟ้าหรือบาดเจ็บอย่างหนัก หากถูกใช้ผิดนอกจากนี้ มันสําคัญที่จะปฏิบัติตามขั้นตอนและแนวทางความปลอดภัยทั้งหมด เมื่อทํางานกับอุปกรณ์ความดันสูง รวมถึงการสวมเสื้อผ้าและอุปกรณ์ป้องกันที่เหมาะสมการใช้เครื่องมือที่แยกกัน, และให้แน่ใจว่าพื้นที่นั้นไม่มีวัสดุที่เผาไหม้หรือระเบิด
1การแยกแยก: สวิตช์ใช้ในการแยกแยกระยะเดียวของระบบพลังงานเพื่อการบํารุงรักษาหรือซ่อมแซม
2.ความดันสูง: สวิตช์เหล่านี้ถูกออกแบบมาเพื่อจัดการกับระดับความดันสูง โดยทั่วไปจะตั้งแต่ไม่กี่กิโลโวลต์ถึงหลายร้อยกิโลโวลต์
3การทํางานด้วยมือ: เครื่องสวิทช์ใช้ด้วยมือ โดยใช้ไม้ตะขอหรือเลเวอร์ ผู้ใช้งานต้องได้รับการฝึกในการทํางานอย่างปลอดภัยของสวิทช์
4ตัวชี้วัดทางสายตา: สวิทช์บางส่วนมีตัวชี้วัดทางสายตาที่แสดงว่าสวิทช์เปิดหรือปิด ทําให้ผู้ประกอบการสามารถรู้สถานะของวงจรได้ง่ายขึ้น
5ความทนทาน: เครื่องสวิทช์เหล่านี้ถูกออกแบบมาเพื่อทนต่อสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิที่สูงมาก, ความชื้น และสารสกัด
6คุณลักษณะความปลอดภัย: เครื่องสวิทช์ถูกออกแบบด้วยคุณลักษณะความปลอดภัย เพื่อปกป้องผู้ใช้งานจากอันตรายทางไฟฟ้า เช่น วัสดุกันไฟที่ป้องกันการสัมผัสโดยอุบัติเหตุกับชิ้นส่วนที่ใช้ไฟ
7ขนาดคอมแพคต์: สวิตช์แยกระดับความดันสูงแบบเฟสเดียวมีขนาดคอมแพคต์และสามารถติดตั้งได้ในพื้นที่ที่แคบ
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
