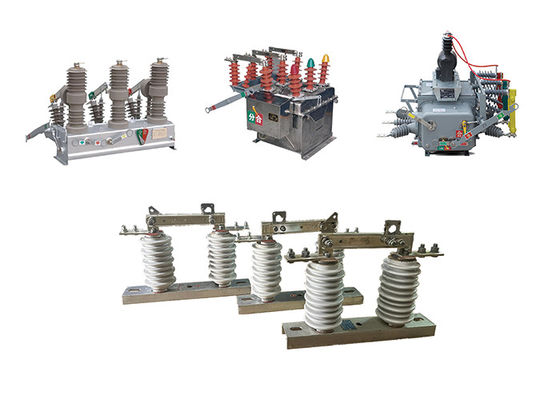

เครื่องตัดสายกลางแจ้งเซรามิก สวิทช์ 1000A สีเทา สําหรับการตัดหรือเชื่อมต่อ ใช้กับเครื่องตัดวงจรกลางแจ้ง
คําอธิบายสินค้า:
สวิตช์ตัดต่อภายนอกถูกใช้ในระบบส่งและกระจายพลังงานความดันสูง เพื่อตัดต่อวงจรจากแหล่งพลังงานของพวกเขาเพื่อการบํารุงรักษาหรือซ่อมแซมพวกเขาให้หนทางสําหรับการแยกวงจรจากปัจจัยพลังงาน, ทําให้คนทํางานสามารถทํางานได้อย่างปลอดภัย โดยไม่ต้องมีอันตรายกับการกระแทกไฟฟ้า
การทํางานของสวิตช์ตัดต่อภายนอกมีส่วนเกี่ยวข้องกับก้อนหมุนที่ควบคุมการเปิดและปิดใบของสวิตช์หรือการติดต่อปีกสามารถเปิดหรือปิดได้, โดยเชื่อมต่อหรือตัดวงจร.กลไกนี้ทําให้การชี้แจงทางมือและมองเห็นสถานะของสวิทช์.
เพื่อรับรองความปลอดภัยของผู้ใช้งาน ต้นของสวิตช์ตัดต่อมักถูกทําจากวัสดุที่ไม่นําทาง เช่น ใยแก้วหรือวัสดุประกอบที่ให้ความคุ้มกันต่อความดันสูงที่อยู่ในระบบการกันไฟฟ้านี้ป้องกันผู้ใช้งานจากไฟฟ้ากระแทก เมื่อใช้สวิตช์
สวิตช์ตัดต่อภายนอกมีให้เลือกในแบบออกแบบและขนาดต่าง ๆ เพื่อรองรับความแรงดันและปัจจุบันที่แตกต่างกันของวงจรที่พวกเขาควบคุมปกติจะติดตั้งบนเสาหรือโครงสร้างในสถานที่กลางแจ้งร่วมกับอุปกรณ์ป้องกันอื่นๆ เช่น เครื่องตัดวงจรและไฟฟิวส์สวิทช์ตัดต่อ สนับสนุนความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้าโดยการให้อุปกรณ์แยกและป้องกัน.
ลักษณะ:
1การแยกแยก: สวิตช์ใช้ในการแยกแยกระยะเดียวของระบบพลังงานเพื่อการบํารุงรักษาหรือซ่อมแซม
2.ความดันสูง: สวิตช์เหล่านี้ถูกออกแบบมาเพื่อจัดการกับระดับความดันสูง โดยทั่วไปจะตั้งแต่ไม่กี่กิโลโวลต์ถึงหลายร้อยกิโลโวลต์
3การทํางานด้วยมือ: เครื่องสวิทช์ทํางานด้วยมือ โดยใช้ไม้ตะขอหรือเลเวอร์ ผู้ใช้งานต้องได้รับการฝึกในการทํางานอย่างปลอดภัยของสวิทช์
4ตัวชี้วัดทางสายตา: สวิทช์บางส่วนมีตัวชี้วัดทางสายตาที่แสดงว่าสวิทช์เปิดหรือปิด ทําให้ผู้ประกอบการสามารถรู้สถานะของวงจรได้ง่ายขึ้น
5ความทนทาน: เครื่องสวิทช์เหล่านี้ถูกออกแบบมาเพื่อทนต่อสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิที่สูงมาก, ความชื้น และสารสกัด
6คุณสมบัติความปลอดภัย: เครื่องสวิทช์ถูกออกแบบด้วยคุณสมบัติความปลอดภัย เพื่อปกป้องผู้ใช้งานจากอันตรายทางไฟฟ้า เช่น วัสดุกันไฟที่ป้องกันการสัมผัสโดยอุบัติเหตุกับชิ้นส่วนที่ใช้ไฟ
7ขนาดคอมแพคต์: สวิตช์แยกระดับความดันสูงระยะเดียวมีขนาดคอมแพคต์และสามารถติดตั้งได้ในพื้นที่ที่แคบ
โครงสร้าง:
1.Porcelain Insulator Body: ร่างประกอบประกอบเป็นองค์ประกอบหลักของตัวประกอบประกอบ และมักถูกทําจากโพรเซลีนความแข็งแรงสูงมันถูกออกแบบมาเพื่อให้อุปกรณ์กันไฟฟ้าระหว่างตัวนําและโครงสร้างรองรับและถูกพิมพ์ให้เป็นรูปร่างและขนาดที่ต้องการ
2อะไหล่ปลายโลหะ: อุปกรณ์อะไหล่ปลายโลหะติดกับร่างกายของไอโซเลเตอร์และให้ช่องทางในการเชื่อมต่อไอโซเลเตอร์กับสายประสานและโครงสร้างรองรับปกติจะทําจากเหล็กกระปุก หรือวัสดุที่ทนทานต่อการกัดกร่อนอื่น ๆ, และสามารถถูกออกแบบด้วยลักษณะพิเศษ เช่น คลิวส์หรือข้อต่อลูกและซ็อต เพื่อการติดตั้งง่าย
3สารประกอบปิด: สารประกอบปิดใช้ในการปิดต่อระหว่างร่างกายของไอโซเลเตอร์และเครื่องประกอบปลายโลหะ, ป้องกันความชื้นและสารปนเปื้อนจากการเข้าสู่ภายในของไอโซเลเตอร์
4อุปกรณ์: อุปกรณ์ เช่น โบลท์, แมลง, และเครื่องล้างใช้ในการติดตั้งอุปกรณ์ติดต่อปลายโลหะกับร่างกายของไอโซเลเตอร์และโครงสร้างรองรับ
หมวกปรับ: หมวกปรับใช้เพื่อปกป้องเครื่องปรับปลายโลหะจากการกัดและความเสียหาย และอาจทําจากพลาสติกหรือวัสดุอื่น ๆ
5คุณสมบัติเพิ่มเติม: ขึ้นอยู่กับการใช้งานเฉพาะเจาะจง, โปรเซลินไฟฟ้าระงับความดันสูงสามารถออกแบบด้วยคุณสมบัติเพิ่มเติมเช่นอุปกรณ์ป้องกัน,และสวิทช์โลก เพื่อปรับปรุงผลงานและความปลอดภัย.
การดําเนินการ:
1 การเตรียม:ก่อนใช้สวิทช์ วงจรควรถูกตัดพลังงาน และติดพื้นอย่างถูกต้อง เพื่อป้องกันอันตรายทางไฟฟ้า
2 ปิดสวิทช์:เพื่อปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะไกลมือสวิตช์ หรือการควบคุมเลเวอร์ไปยังตําแหน่งปิดทําให้กระแสไฟฟ้าไหลผ่านวงจร.
3 เปิดสวิทช์:เพื่อเปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะไกลที่มือสวิตช์หรือเลเวอร์การควบคุมไปยังตําแหน่งเปิดสะบัดการไหลของกระแสของปัจจุบัน.
4 การจัดการ Arc:เมื่อสวิทช์ถูกเปิดขึ้น สายไฟฟ้าอาจเกิดขึ้นระหว่างการติดต่อ ซึ่งอาจเป็นอันตรายและทําให้เกิดความเสียหายต่อสวิทช์สวิทช์สามารถติดตั้งอุปกรณ์ เช่น ช่องลอยโค้งหรือโค้งลอย.
5 ความปลอดภัยผู้ประกอบการของสวิทช์ตัดไฟฟ้าแรงสูง ต้องปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม เพื่อป้องกันอันตรายทางไฟฟ้าและปฏิบัติตามขั้นตอนล็อค / แท็กออก.
การใช้งาน:
การแยกวงจร: สวิตช์แยกวงจรไฟฟ้าแรงสูงใช้ในการแยกส่วนของวงจรไฟฟ้าแรงสูงเพื่อการบํารุงรักษา, ซ่อมแซม, หรือการทดสอบส่วนนี้สามารถตัดต่อได้อย่างมีประสิทธิภาพจากส่วนที่เหลือของระบบทําให้การทํางานสามารถดําเนินการได้อย่างปลอดภัย
การสลับโหลด: สวิตช์แยกความดันสูงสามารถใช้เป็นสวิตช์โหลดเพื่อควบคุมการไหลของพลังงานไฟฟ้าในวงจรพวกเขามีประโยชน์โดยเฉพาะอย่างยิ่งในสถานการณ์ที่ภาระค่อนข้างเล็กและไม่ต้องการเครื่องตัดวงจรหรือฟิวส์.
ป้องกันสายไฟฟ้า: สวิตช์แยกไฟฟ้าความดันสูงมักถูกติดตั้งบนสายไฟฟ้าเพื่อป้องกันจากการตกฟ้าและความรบกวนไฟฟ้าอื่น ๆโดยแยกส่วนหนึ่งของสายสวิตช์สามารถช่วยป้องกันความเสียหายของอุปกรณ์และลดความเสี่ยงของการขาดไฟฟ้า
การคุ้มครองทรานฟอร์ม: สวิตช์แยกความดันสูงยังใช้ในการคุ้มครองทรานฟอร์มโดยแยกมันจากเครือข่ายไฟฟ้าในกรณีที่เกิดความผิดพลาดหรืออ้วนเครื่องแปลงสามารถตัดต่อจากเครือข่ายได้ป้องกันความเสียหายของเครื่องแปลงและอุปกรณ์อื่น ๆ
สภาพ:
1.ความสูงสูงสุดในพื้นที่ที่กําหนดไม่ได้เกิน 1000 เมตรเหนือระดับน้ําทะเล การจํากัดความสูงนี้มีความสําคัญสําหรับการติดตั้งและการใช้งานของอุปกรณ์
2อุณหภูมิอากาศรอบตัวมีขีดจํากัดบางอย่าง อุณหภูมิสูงสุดไม่ควรเกิน +40 °C และอุณหภูมิต่ําสุดสามารถแตกต่างกันขึ้นอยู่กับพื้นที่เฉพาะเจาะจง ในพื้นที่ทั่วไปอุณหภูมิขั้นต่ําไม่ควรลดต่ํากว่า -30 °Cในพื้นที่ปารามอส อุณหภูมิไม่ควรลดต่ํากว่า -40 องศาเซลเซียส
3ความดันลมไม่ควรเกิน 700 ปาสกัล (Pa) ซึ่งตรงกับความเร็วลมประมาณ 34 เมตรต่อวินาทีขีดจํากัดนี้ทําให้อุปกรณ์สามารถทนแรงจากลมได้ โดยไม่ทําให้การทํางานหรือความสมบูรณ์แบบของโครงสร้าง.
4ความเข้มแข็งของแผ่นดินไหวไม่ควรเกิน 8 องศา นี่คือความเข้มแข็งสูงสุดของกิจกรรมแผ่นดินไหวที่อุปกรณ์สามารถทนได้โดยไม่เสียหายระดับเฉพาะที่ใช้ในการวัดความแรงของแผ่นดินไหว อาจขึ้นอยู่กับภูมิภาคหรือประเทศ.
5สภาพแวดล้อมการทํางานควรเป็นอิสระจากการสั่นสะเทือนที่รุนแรงบ่อย ข้อจําเป็นนี้จะทําให้อุปกรณ์ยังคงมั่นคงและใช้งานในสภาพการทํางานปกติความสั่นสะเทือนที่มากเกินไปอาจส่งผลกระทบต่อผลงานและอายุการใช้งานของตัวแยก.
6.เครื่องแยกประเภทธรรมดา ควรติดตั้งในสถานที่ที่เก็บไว้ห่างจากก๊าซ, ควัน, การฝังเคมี, ฝุ่นสเปรย์เกลือ, ฝุ่น และสารระเบิดหรือเป็นอาหารอื่น ๆวัสดุเหล่านี้สามารถมีผลกระทบที่เสียหายต่อความสามารถในการแยกและการนําของตัวแยกซึ่งอาจทําให้การทํางานและความปลอดภัยของมันเสี่ยง
7เครื่องแยกชนิดกันมลพิษถูกออกแบบให้ใช้ในพื้นที่ที่มีมลพิษหนักไม่ควรมีสารระเบิดหรือวัสดุที่อาจทําให้เกิดไฟความต้องการนี้ทําให้มั่นใจว่าเครื่องแยกยังคงปลอดภัยและทํางาน แม้ว่าสภาพแวดล้อมที่ท้าทาย
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
