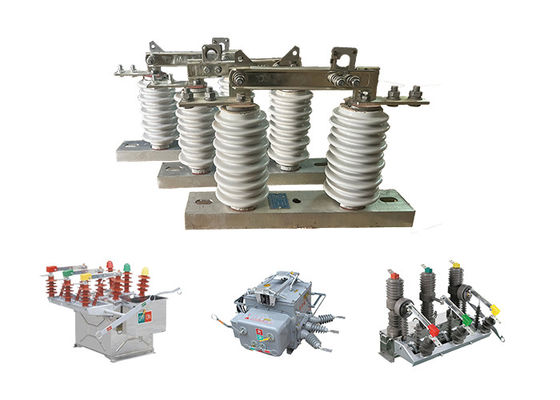

เครื่องตัดต่อไฟฟ้าภายนอก สําหรับการตัดต่อและการแยกแยก เครื่องตัดต่อเซรามิคและเหล็กความดันสูง

เครื่องตัดต่อไฟฟ้าภายนอก สําหรับการตัดต่อและการแยกแยก เครื่องตัดต่อเซรามิคและเหล็กความดันสูง

คําอธิบายสินค้า:

สวิตช์แยกไฟฟ้าความดันสูง หรือที่รู้จักกันในชื่อ สวิตช์ตัดสาย หรือสวิตช์แยกไฟฟ้า เป็นองค์ประกอบที่สําคัญในระบบพลังงานความดันสูงใช้เพื่อตัดหรือแยกส่วนเฉพาะของวงจรไฟฟ้าจากแหล่งพลังงานของมัน.

ฟังก์ชันหลักของสวิทช์แยกความดันสูงคือการทําลายวงจรไฟฟ้าด้วยทางกายภาพ โดยสร้างการแยกระหว่างอุปกรณ์และแหล่งพลังงานการตัดต่อและการแยกแยกนี้ทําให้พนักงานบํารุงรักษาทํางานอย่างปลอดภัยบนอุปกรณ์โดยไม่ต้องเสี่ยงการกระแทกไฟฟ้า.

ไม่เหมือนกับเครื่องตัดวงจรระยะว่าง สวิตช์แยกระดับความดันสูงไม่ให้ความสามารถในการดับวงจรมันไม่ได้ถูกออกแบบมาเพื่อตัดหรือดับวงจรไฟฟ้าที่อาจเกิดขึ้นระหว่างการสลับวงจรหรือภาวะผิดปกติ.

ในระบบพลังงานความดันสูง สวิทช์แยกความดันสูงมักถูกประสานงานกับเครื่องตัดวงจรระยะว่างเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่เครื่องแยกแยกใช้งานเพื่อแยกวงจรและแสดงการแยกแยกทางสายตา

สวิทช์แยกความดันสูงมีบทบาทสําคัญในการรับประกันความปลอดภัยของบุคลากรดูแลเครื่องแยกแยกถูกใช้เพื่อเปิดวงจรและสร้างช่องว่างอากาศที่เห็นได้การกระทํานี้ยืนยันว่าอุปกรณ์ถูกตัดพลังงานและปลอดภัยสําหรับกิจกรรมการบํารุงรักษา

การใช้งาน:

1.สวิทช์ตัดต่อภายนอกเป็นองค์ประกอบที่จําเป็นในระบบส่งและกระจายพลังงานเนื่องจากมันทําให้สามารถแยกส่วนเฉพาะของเครือข่ายสําหรับงานบํารุงรักษาหรือซ่อมแซมพวกมันยังสามารถใช้ในการแยกส่วนของเครือข่ายในกรณีที่เกิดความผิดพลาดหรือสภาพผิดปกติอื่น ๆ

2.สวิตช์เหล่านี้ถูกออกแบบมาเพื่อจัดการกับความดันและกระแสไฟฟ้าสูง และมักถูกสร้างขึ้นจากวัสดุที่ยั่งยืนและแข็งแรง เช่น เหล็กไร้ขัดเหล็ก, อลูมิเนียมหรือทองแดงมันถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง, เช่น อุณหภูมิสูงสุด ลมแรง และฝนตกหนัก

3.มีหลายประเภทของสวิทช์ตัดความดันสูง, รวมถึงสวิทช์หยุดอากาศ, สวิทช์น้ํามันจม, และสวิทช์ก๊าซแยก. สวิทช์หยุดอากาศเป็นชนิดที่ทั่วไปและพวกเขาทํางานโดยใช้ชุดของติดต่อที่แยกแยกทางกายภาพเมื่อสวิทช์ถูกเปิดสวิทช์ที่จมน้ํามันมักจะใช้ในอุปกรณ์ไฟฟ้าแรงสูง และเต็มไปด้วยน้ํามันเพื่อป้องกันการบุกเมื่อสวิทช์เปิดสวิตช์ที่แยกจากก๊าซใช้ก๊าซซัลฟูเฟอร์ไฮสฟูไรด์ซัลฟูเฟอร์ เพื่อแยกต่อสวิทช์ซึ่งทําให้การออกแบบสวิทช์เล็กและคอมพักทัดมากขึ้น

4.สวิทช์ตัดความดันสูงต้องใช้และบํารุงรักษาโดยบุคลากรที่มีคุณสมบัติที่ได้รับการฝึกอบรมอย่างเหมาะสมรวมถึงการใช้อุปกรณ์ป้องกันบุคคลที่เหมาะสม และปฏิบัติตามขั้นตอนล็อค / แท็กออก เพื่อป้องกันการใช้พลังงานโดยอุบัติเหตุของอุปกรณ์การบํารุงรักษาและทดสอบสวิทช์ตัดความดันสูงเป็นประจําก็สําคัญเช่นกัน เพื่อให้แน่ใจว่ามันทํางานอย่างถูกต้องและปลอดภัยในการใช้งาน

เครื่องตัดต่อภายนอก เครื่องตัดต่อแยกส่วนนําจากฐานโดยใช้เครื่องกันความร้อน เพื่อให้ความห่างกันความร้อนทํางานปกติและแก้ไขส่วนนํา, เครื่องกันความร้อนและฐานเป็นอุปกรณ์สวิทช์อินเทกรัลเมื่อมันอยู่ในตําแหน่งที่เปิด มีช่องว่างที่เห็นได้ และระยะห่างที่เหมาะสมในการแยกแยกเพื่อทนต่อความกระชับกําลังทํางานปกติ เมื่อมันอยู่ในตําแหน่งที่ปิดมันสามารถนํากระแสการทํางานปกติและกระแสความผิดพลาดวงจรสั้นได้อย่างน่าเชื่อถือเนื่องจากการมีอุปกรณ์ดับวงจรพิเศษ สามารถใช้ได้เพียงสําหรับการสลับวงจรที่มีความกระตุ้น แต่ไม่มีภาระการเปิดและปิดการดําเนินการโดยใช้ hook ตัดหนอนเพื่อดึงหรือผลักดันรูกลมใน interlock, ทําให้ตะขอล็อคแบบไดนามิคหลุดออกและติดกับตะขอล็อคแบบสแตติก

ลักษณะ:

1.ความดันสูง: สวิทช์แยกความดันสูงถูกออกแบบมาเพื่อทนความดันสูง โดยทั่วไปจะตั้งแต่หลายพันโวลต์ถึงหลายแสนโวลต์

2การสร้างที่แข็งแกร่ง: สวิตช์แยกความดันสูงมักถูกทําจากวัสดุที่ทนทานต่อไฟฟ้า, การกัดกรองและรูปแบบอื่น ๆ ของความเสียหาย เช่น หม้อหรือพอลิมเมอร์.

3.Arc Chutes: เครื่องสวิทช์แยกความดันสูงหลายเครื่องถูกออกแบบด้วย arc chutes ซึ่งช่วยในการระบายความร้อนที่เกิดจากการกระบวนการไฟฟ้าและป้องกันการเสียหายของสวิทช์

4.สวิตช์โลก: สวิตช์แยกความดันสูงบางส่วนมีสวิตช์โลก ซึ่งให้ความปลอดภัยเพิ่มเติมโดยการติดพื้นที่ส่วนแยกของวงจร

5กลไกล็อค: เพื่อป้องกันการปิดสวิทช์โดยบังเอิญระหว่างการทํางานบํารุงรักษาสวิตช์แยกไฟฟ้าแรงสูงหลายสายมีกลไกล็อคกันกันที่ป้องกันการปิดสวิตช์จนกว่าจะปฏิบัติตามขั้นตอนความปลอดภัยทั้งหมด.

6ตัวชี้วัดทางสายตา: สวิทช์แยกความดันสูงอาจมีตัวชี้วัดทางสายตา เช่น ไฟหรือธงที่แสดงให้เห็นอย่างชัดเจนว่าสวิทช์อยู่ในตําแหน่งเปิดหรือปิด.

สภาพ:

1ความสูงไม่เกิน 1000 เมตร

2.อุณหภูมิอากาศรอบตัว: สูงสุด + 40'C ;ขั้นต่ํา:พื้นที่ทั่วไป -30'C, Paramos -40 C

3.ความดันลมไม่เกิน 700Pa ((ตรงกับความเร็วลม 34m/s)

4ความแรงของแผ่นดินไหวไม่เกิน 8 องศา

5.สถานการณ์การทํางานไม่มีการสั่นสะเทือนอย่างรุนแรงบ่อย

6สถานที่ติดตั้งของประเภทประจําประเภทของไอโซเลเตอร์ควรเก็บไว้ห่างจากก๊าซ, ควันสารเคมีฝัง, เคลือบเกลือ-หมอก, ฝุ่น

และวัสดุระเบิดและสกัดอื่น ๆ ที่ส่งผลกระทบอย่างร้ายแรงต่อความสามารถในการแยกและการนําของตัวแยก

7.ประเภทประกอบการป้องกันมลพิษใช้กับพื้นที่การนําสกปรกที่รุนแรง อย่างไรก็ตามมันไม่ควรจะเป็นสารระเบิดและสารที่ทําให้เกิดไฟ

ปริมาตรเทคนิค:
