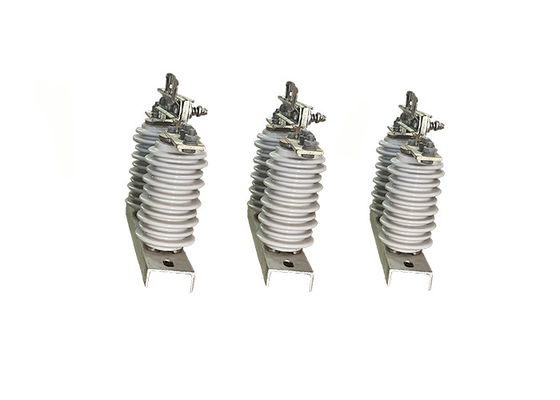

เครื่องตัดต่อความแรงสูงเซรามิก การติดตั้งง่าย 630A 12kV เครื่องตัดต่อไฟฟ้าสําหรับระบบพลังงาน

เครื่องตัดต่อความแรงสูงเซรามิก การติดตั้งง่าย 630A 12kV เครื่องตัดต่อไฟฟ้าสําหรับระบบพลังงาน

คําอธิบายสินค้า:

สวิตช์ตัดความดันสูง เป็นสวิตช์ไฟฟ้าที่ออกแบบเพื่อแยกส่วนหนึ่งของเครือข่ายไฟฟ้าหรือระบบจากส่วนที่เหลือของระบบเพื่อการบํารุงรักษาหรือซ่อมแซมปกติใช้ในระบบส่งและกระจายไฟฟ้าความแรงสูง.

สวิตช์ถูกออกแบบมาเพื่อเปิดและปิดภายใต้สภาพปกติหรือผิดปกติ เช่น ความผิดพลาดหรือการเคลื่อนไหวเกินแรงมันตัดส่วนของระบบจากส่วนที่เหลือของเครือข่าย, ป้องกันการไหลของไฟฟ้าไปยังส่วนที่

สวิทช์ตัดความดันสูงถูกออกแบบให้ทํางานในความดันระหว่าง 600 โวลต์ และ 765,000 โวลต์ และสามารถทํางานด้วยมือหรืออัตโนมัติได้ปกติจะติดตั้งไว้ในสถานีไฟฟ้าย่อย หรือบนเสาไฟฟ้าและเป็นองค์ประกอบสําคัญของระบบไฟฟ้า

มันสําคัญที่จะปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม เมื่อทํางานกับสวิตช์ตัดต่อความแรงสูง เพราะมันอาจเป็นอันตรายถ้าไม่ใช้ถูกต้องเพียงบุคลากรที่มีคุณสมบัติและได้รับการฝึกอบรมเท่านั้นที่ควรได้รับอนุญาตให้ใช้งานและบํารุงรักษาอุปกรณ์แรงดันสูง.

ลักษณะ:

1.ความดันสูง: สวิทช์แยกความดันสูงถูกออกแบบมาเพื่อทนความดันสูง โดยทั่วไปตั้งแต่หลายพันโวลต์ถึงหลายแสนโวลต์

2การสร้างที่แข็งแกร่ง: สวิตช์แยกความดันสูงมักถูกทําจากวัสดุที่ทนทานต่อไฟฟ้า, การกัดกรอง และรูปแบบอื่น ๆ ของความเสียหาย เช่น หม้อโปรเซลีนหรือพอลิมเมอร์.

3.Arc Chutes: เครื่องสวิทช์แยกความดันสูงหลายเครื่องถูกออกแบบด้วย arc chutes ซึ่งช่วยในการระบายความร้อนที่เกิดจากไฟฟ้าและป้องกันความเสียหายของสวิทช์

4.สวิตช์โลก: สวิตช์แยกความดันสูงบางส่วนมีสวิตช์โลก ซึ่งให้ความปลอดภัยเพิ่มเติมโดยการติดพื้นที่ส่วนแยกของวงจร

5กลไกล็อค: เพื่อป้องกันการปิดสวิทช์โดยอุบัติเหตุระหว่างการทํางานบํารุงรักษาสวิทช์แยกความแรงสูงหลายตัวมีกลไกล็อคกันกันที่ป้องกันการปิดสวิทช์จนกว่าจะปฏิบัติตามขั้นตอนความปลอดภัยทั้งหมด.

6ตัวชี้วัดทางสายตา: สวิทช์แยกความดันสูงอาจมีตัวชี้วัดทางสายตา เช่น ไฟหรือธงที่แสดงให้เห็นอย่างชัดเจนว่าสวิทช์อยู่ในตําแหน่งเปิดหรือปิด.

การดําเนินการ:

1.เมื่อหน่วยแยกไฟฟ้า HV อยู่ในตําแหน่งปิด ติดต่อของหน่วยแยกไฟฟ้าจะติดต่อกันและกัน ทําให้กระแสไฟฟ้าไหลผ่านวงจรตัวแยกไฟฟ้า HV ถูกปิดโดยการทํางานด้วยมือหรือทางไกลของตัวแยก, ขึ้นอยู่กับประเภทของเครื่องแยกไฟฟ้า HV

2เพื่อแยกส่วนหนึ่งของระบบพลังงาน ต้องเปิดตัวแยกไฟฟ้า HVโดยทั่วไปนี้ถูกทําโดยการทํางานด้วยมือหรือทางไกลของตัวแยกเพื่อแยกสัมผัสและหยุดการไหลของกระแสผ่านวงจร.

3.เมื่อเครื่องแยกไฟฟ้า HV เปิดออก ส่วนของระบบพลังงานที่เชื่อมต่อกับเครื่องแยกไฟถูกแยกออกจากส่วนที่เหลือของระบบนี่ทําให้การบํารุงรักษาหรือการซ่อมแซมสามารถดําเนินการอย่างปลอดภัยบนวงจรแยก.

4เมื่อการบํารุงรักษาหรือการซ่อมแซมเสร็จสิ้น ปิดหน่วยแยกไฟฟ้า HV สามารถนําพลังงานกลับมาสู่วงจรแยกได้นี้ถูกทําโดยมือหรือระยะไกลการทํางานของตัวแยกเพื่อเชื่อมต่อสัมผัสและฟื้นฟูการไหลของปัจจุบันผ่านวงจร.

ความเสี่ยงต่อความปลอดภัย

การแยกวงจร: สวิตช์แยกวงจรไฟฟ้าแรงสูงใช้ในการแยกส่วนของวงจรไฟฟ้าแรงสูงเพื่อการบํารุงรักษา, ซ่อมแซม, หรือการทดสอบส่วนนี้สามารถตัดต่อได้อย่างมีประสิทธิภาพจากส่วนที่เหลือของระบบทําให้การทํางานสามารถดําเนินการได้อย่างปลอดภัย

การสลับโหลด: สวิตช์แยกความดันสูงสามารถใช้เป็นสวิตช์โหลดเพื่อควบคุมการไหลของพลังงานไฟฟ้าในวงจรพวกเขามีประโยชน์โดยเฉพาะอย่างยิ่งในสถานการณ์ที่ภาระค่อนข้างเล็กและไม่ต้องการเครื่องตัดวงจรหรือฟิวส์.

ป้องกันสายไฟฟ้า: สวิตช์แยกไฟฟ้าความดันสูงมักถูกติดตั้งบนสายไฟฟ้าเพื่อป้องกันจากการตกฟ้าและความรบกวนไฟฟ้าอื่น ๆโดยแยกส่วนหนึ่งของสายสวิตช์สามารถช่วยป้องกันความเสียหายของอุปกรณ์และลดความเสี่ยงของการขาดไฟฟ้า

การคุ้มครองทรานฟอร์ม: สวิตช์แยกความดันสูงยังใช้ในการคุ้มครองทรานฟอร์มโดยแยกมันจากเครือข่ายไฟฟ้าในกรณีที่เกิดความผิดพลาดหรืออ้วนเครื่องแปลงสามารถตัดต่อจากเครือข่ายได้ป้องกันความเสียหายของเครื่องแปลงและอุปกรณ์อื่น ๆ

คําแนะนําความปลอดภัย:

1.สวมอุปกรณ์ป้องกันส่วนตัวที่เหมาะสม (PPE) เช่น ถุงมือ แว่นแก้วความปลอดภัย และเสื้อผ้ากันไฟ

ก่อนทํางานกับสวิตช์ ให้แน่ใจว่า การให้พลังงานถูกปิด และสวิตช์ถูกติดพื้น

2.ปฏิบัติตามคําแนะนําของผู้ผลิตในการใช้สวิทช์ และอย่าพยายามเลี่ยงลักษณะความปลอดภัย หรือใช้สวิทช์เพื่อวัตถุประสงค์อื่นจากที่ตั้งใจ

3.เมื่อทํางานกับสวิตช์ ใช้เครื่องมือและอุปกรณ์ที่แยกกัน เพื่อป้องกันการกระแทกไฟฟ้า

4.หลีกเลี่ยงการสัมผัสส่วนที่นําไฟของสวิทช์ และให้ระยะห่างจากสวิทช์ในขณะที่ใช้งาน

5อย่าพยายามซ่อมแซมหรือปรับปรุงสวิทช์ด้วยตัวเอง เว้นแต่คุณเป็นมืออาชีพที่มีคุณสมบัติและได้รับการฝึกอบรม

6.รักษาพื้นที่รอบตัวสวิทช์ให้สะอาด และไม่ให้มีเศษขยะที่อาจขัดขวางการทํางาน

7ตรวจสอบสวิทช์เป็นประจํา เพื่อหาสัญญาณการสวมหรือเสียหาย และเปลี่ยนชิ้นส่วนที่เสียหายหรือสวมเร็วที่สุดเท่าที่จะทําได้

8เพียงบุคลากรที่ได้รับอนุญาตเท่านั้นที่ได้รับอนุญาตให้ใช้งานหรือดําเนินการบํารุงรักษาสวิตช์

9.ในกรณีฉุกเฉิน,ปฏิบัติตามขั้นตอนฉุกเฉินที่กําหนดไว้ และปิดไฟฟ้าให้กับสวิตช์ทันที

สภาพ:

1.ความสูงสูงสุดในพื้นที่ที่กําหนดไม่ได้เกิน 1000 เมตรเหนือระดับน้ําทะเล การจํากัดความสูงนี้มีความสําคัญสําหรับการติดตั้งและการใช้งานของอุปกรณ์

2อุณหภูมิอากาศรอบตัวมีขีดจํากัดบางอย่าง อุณหภูมิสูงสุดไม่ควรเกิน +40 °C และอุณหภูมิต่ําสุดสามารถแตกต่างกันขึ้นอยู่กับพื้นที่เฉพาะเจาะจง ในพื้นที่ทั่วไปอุณหภูมิขั้นต่ําไม่ควรลดต่ํากว่า -30 °Cในพื้นที่ปารามอส อุณหภูมิไม่ควรลดต่ํากว่า -40 องศาเซลเซียส

3ความดันลมไม่ควรเกิน 700 ปาสกัล (Pa) ซึ่งตรงกับความเร็วลมประมาณ 34 เมตรต่อวินาทีขีดจํากัดนี้ทําให้อุปกรณ์สามารถทนแรงจากลมได้ โดยไม่ทําให้การทํางานหรือความสมบูรณ์แบบของโครงสร้าง.

4ความเข้มแข็งของแผ่นดินไหวไม่ควรเกิน 8 องศา นี่คือความเข้มแข็งสูงสุดของกิจกรรมแผ่นดินไหวที่อุปกรณ์สามารถทนได้โดยไม่เสียหายระดับเฉพาะที่ใช้ในการวัดความแรงของแผ่นดินไหว อาจขึ้นอยู่กับภูมิภาคหรือประเทศ.

5สภาพแวดล้อมการทํางานควรเป็นอิสระจากการสั่นสะเทือนที่รุนแรงบ่อย ข้อจําเป็นนี้จะทําให้อุปกรณ์ยังคงมั่นคงและใช้งานในสภาพการทํางานปกติความสั่นสะเทือนที่มากเกินไปอาจส่งผลกระทบต่อผลงานและอายุการใช้งานของตัวแยก.

6.เครื่องแยกประเภทธรรมดา ควรติดตั้งในสถานที่ที่เก็บไว้ห่างจากก๊าซ, ควัน, การฝังเคมี, ฝุ่นสเปรย์เกลือ, ฝุ่น และสารระเบิดหรือเป็นอาหารอื่น ๆวัสดุเหล่านี้สามารถมีผลกระทบที่เสียหายต่อความสามารถในการแยกและการนําของตัวแยกซึ่งอาจทําให้การทํางานและความปลอดภัยของมันเสี่ยง

7เครื่องแยกชนิดกันมลพิษถูกออกแบบให้ใช้ในพื้นที่ที่มีมลพิษหนักไม่ควรมีสารระเบิดหรือวัสดุที่อาจทําให้เกิดไฟความต้องการนี้ทําให้มั่นใจว่าเครื่องแยกยังคงปลอดภัยและทํางาน แม้ว่าสภาพแวดล้อมที่ท้าทาย

ปริมาตรเทคนิค:
