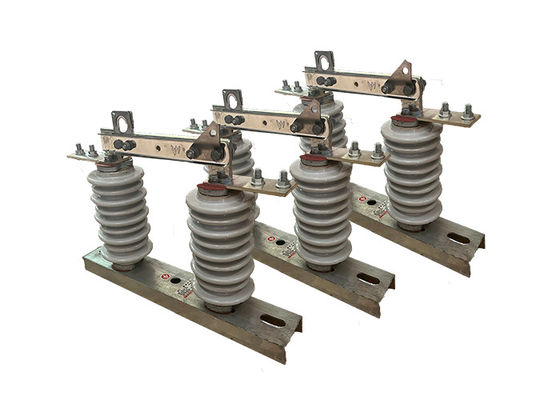

อุตสาหกรรมความดันสูง ติดต่อการตัดต่อ การแยกวงจรไฟฟ้าที่ใช้ในการแยกด้วยการทํางานง่าย

อุตสาหกรรมความดันสูง ติดต่อการตัดต่อ การแยกวงจรไฟฟ้าที่ใช้ในการแยกด้วยการทํางานง่าย

คําอธิบายสินค้า:

สวิตช์ตัดต่อความดันสูง (high voltage disconnect switch) เป็นชนิดของสวิตช์ไฟฟ้าที่ใช้ในระบบพลังงานความดันสูง เพื่อแยกส่วนของเครือข่ายเพื่อการบํารุงรักษาหรือความปลอดภัยสวิตช์มักถูกติดตั้งบนเสาหรือโครงสร้างการสนับสนุนอื่น ๆ และใช้ในการตัดสายไฟฟ้าจากส่วนที่เหลือของระบบ.

สวิตช์ตัดความดันสูงE ถูกออกแบบมาเพื่อจัดการกับความดันและกระแสไฟฟ้าสูง และมักถูกติดตั้งในสถานที่กลางแจ้งพวกเขาประกอบด้วยชุดของติดต่อที่ตั้งและเคลื่อนไหวที่แยกกันด้วยช่องว่างอากาศเมื่อสวิทช์อยู่ในตําแหน่งปิด ติดต่อกันและกัน, ทําให้กระแสไฟฟ้าไหลผ่านวงจร. เมื่อสวิทช์เปิด, ติดต่อแยก,การตัดการไหลของกระแสผ่านวงจรและแยกมันจากส่วนที่เหลือของระบบ.

สวิทช์ตัดต่อความดันสูงเป็นองค์ประกอบสําคัญของความปลอดภัยและความน่าเชื่อถือของระบบพลังงาน และถูกออกแบบให้ทํางานในสภาพแวดล้อมที่หลากหลายพวกเขามักต้องผ่านการทดสอบและการรับรองอย่างเข้มงวด เพื่อให้แน่ใจว่าพวกเขาตอบสนองกับมาตรฐานของอุตสาหกรรมสําหรับผลงานและความปลอดภัย.

สวิทช์ตัดต่อความดันสูง (high voltage disconnect switch) ใช้กันทั่วไปในระบบส่งและจําหน่ายความดันสูง เพื่อแยกส่วนของเครือข่ายสําหรับงานบํารุงรักษาหรือซ่อมแซมพวกเขายังใช้เป็นอุปกรณ์รักษาความปลอดภัย เพื่อปกป้องคนทํางานจากอันตรายทางไฟฟ้าเช่น การสัมผัสโดยบังเอิญกับส่วนที่ใช้ไฟฟ้าของระบบ

การใช้งาน:

1การแยกวงจร: เครื่องแยกวงจรไฟฟ้าแรงดันสูงถูกใช้เป็นหลักในการแยกส่วนของระบบพลังงานสําหรับงานบํารุงรักษาหรือซ่อมแซมทําให้พนักงานสามารถทํางานอย่างปลอดภัยบนวงจรแยกโดยไม่ต้องเสี่ยงการกระแทกไฟฟ้าหรืออันตรายไฟฟ้าอื่น ๆ.

2ความปลอดภัย: เครื่องแยกไฟฟ้าความดันสูงยังถูกใช้เป็นอุปกรณ์ความปลอดภัยเพื่อปกป้องคนงานและประชาชนจากอันตรายทางไฟฟ้าเครื่องแยกไฟฟ้าความดันสูงป้องกันการสัมผัสโดยอุบัติเหตุกับส่วนที่ใช้ไฟฟ้าในระบบและลดความเสี่ยงของการเกิดอุบัติเหตุไฟฟ้า.

3การป้องกันความผิดพลาด: เครื่องแยกไฟฟ้าความดันสูงยังสามารถใช้เพื่อป้องกันระบบพลังงานจากความผิดพลาด เช่น การตัดสายสั้นและการอ้วนเครื่องแยกไฟฟ้าความดันสูงป้องกันความผิดพลาดจากการแพร่กระจายไปยังส่วนอื่น ๆ ของระบบและทําให้เกิดความเสียหายต่อ.

4.สวิตชิ่ง: เครื่องแยกไฟฟ้าแรงดันสูงสามารถใช้เป็นอุปกรณ์สวิตชิ่งเพื่อควบคุมการไหลของพลังงานในระบบ โดยการเปิดหรือปิดตัวแยกการไหลของพลังงานสามารถนําไปยังส่วนต่าง ๆ ของระบบตามความต้องการ.

5การทดสอบ: เครื่องแยกไฟฟ้าความดันสูงยังสามารถใช้เพื่อการทดสอบ เช่น การวัดความดันหรือกระแสในวงจร หรือการทดสอบผลงานของส่วนประกอบอื่น ๆ ในระบบ.

การดําเนินการ:

1ปิดสวิตช์: เมื่อสวิตช์ปิด ส่วนนําไฟของวงจรทั้งสองส่วนจะติดต่อกัน ทําให้กระแสไฟฟ้าไหลผ่านวงจร

2การเปิดสวิตช์: เมื่อสวิตช์เปิด, ช่องว่างอากาศถูกสร้างขึ้นระหว่างสองส่วนนําของวงจร, ปกป้องส่วนนี้จากส่วนที่เหลือของระบบได้อย่างมีประสิทธิภาพปกติจะทําเพื่อให้การบํารุงรักษาการซ่อมแซมหรือการทดสอบ

3การก่อตั้งวงจร: ก่อนที่งานใด ๆ จะสามารถดําเนินการได้บนส่วนที่แยกตัวของวงจร, มันเป็นสิ่งสําคัญที่จะก่อสร้างวงจรเพื่อป้องกันการเก็บชาร์จไฟฟ้าที่เหลือโดยทั่วไปนี้ถูกทําโดยใช้สวิตช์โลกหรือไฟฟ้าการติดดิน.

มันสําคัญที่จะสังเกตว่า การทํางานของสวิทช์แยกความดันสูง ควรดําเนินการโดยบุคลากรที่ได้รับการฝึกอบรมและมีคุณสมบัติเท่านั้นเนื่องจากมันอาจมีอันตรายต่อการติดไฟฟ้าหรือบาดเจ็บอย่างหนัก หากถูกใช้ผิดนอกจากนี้ มันสําคัญที่จะปฏิบัติตามขั้นตอนและแนวทางความปลอดภัยทั้งหมด เมื่อทํางานกับอุปกรณ์ความดันสูง รวมถึงการสวมเสื้อผ้าและอุปกรณ์ป้องกันที่เหมาะสมการใช้เครื่องมือที่แยกกันและให้แน่ใจว่าพื้นที่นั้นจะว่างจากสารเผาไหม้หรือระเบิด

โครงสร้าง:

1.Porcelain Insulator Body: ร่างประกอบประกอบเป็นองค์ประกอบหลักของตัวประกอบประกอบ และมักถูกทําจาก Porcelain ที่มีความแข็งแรงสูงมันถูกออกแบบมาเพื่อให้อุปกรณ์กันไฟฟ้าระหว่างตัวนําและโครงสร้างรองรับและถูกพิมพ์ให้เป็นรูปร่างและขนาดที่ต้องการ

2อะไหล่ปลายโลหะ: อุปกรณ์อะไหล่ปลายโลหะติดกับร่างกายของไอโซเลเตอร์และให้ช่องทางในการเชื่อมต่อไอโซเลเตอร์กับสายประสานและโครงสร้างรองรับปกติจะทําจากเหล็กกระปุก หรือวัสดุที่ทนทานต่อการกัดกร่อนอื่น ๆ, และสามารถถูกออกแบบด้วยลักษณะพิเศษ เช่น คลิวส์หรือผูกลูกและซ็อต เพื่อการติดตั้งง่าย

3สารประกอบปิด: สารประกอบปิดใช้ในการปิดต่อระหว่างร่างกายของไอโซเลเตอร์และเครื่องประกอบปลายโลหะ, ป้องกันความชื้นและสารปนเปื้อนจากการเข้าสู่ภายในของไอโซเลเตอร์

4อุปกรณ์: อุปกรณ์ เช่น โบลท์, แมลง, และเครื่องล้างใช้ในการติดตั้งอุปกรณ์ติดต่อปลายโลหะกับร่างกายของไอโซเลเตอร์และโครงสร้างรองรับ.

หมวกปรับ: หมวกปรับใช้เพื่อปกป้องเครื่องปรับปลายโลหะจากการกัดและความเสียหาย และอาจทําจากพลาสติกหรือวัสดุอื่น ๆ

5คุณสมบัติเพิ่มเติม: ขึ้นอยู่กับการใช้งานเฉพาะเจาะจง, โปรเซลินไฟฟ้าระงับความดันสูงสามารถออกแบบด้วยคุณสมบัติเพิ่มเติมเช่นอุปกรณ์ป้องกัน,และสวิทช์โลก เพื่อปรับปรุงผลงานและความปลอดภัย.

สภาพ:

1ความสูงไม่เกิน 1000 เมตร

2.อุณหภูมิอากาศรอบตัว: สูงสุด + 40'C ;ขั้นต่ํา:พื้นที่ทั่วไป -30'C, Paramos -40 C

3.ความดันลมไม่เกิน 700Pa ((ตรงกับความเร็วลม 34m/s)

4ความแรงของแผ่นดินไหวไม่เกิน 8 องศา

5.สถานการณ์การทํางานไม่มีการสั่นสะเทือนอย่างรุนแรงบ่อย

6สถานที่ติดตั้งของประเภททั่วไปของตัวแยก ควรเก็บไว้ห่างจากก๊าซ, ควันสารเคมีฝัง, เคลือบเกลือ-หมอก, ฝุ่น

และวัสดุระเบิดและสกัดอื่น ๆ ที่ส่งผลกระทบอย่างร้ายแรงต่อความสามารถในการแยกและการนําของตัวแยก

7.ประเภทประกอบการป้องกันมลพิษใช้กับพื้นที่การนําสกปรกที่รุนแรง อย่างไรก็ตามมันไม่ควรจะเป็นสารระเบิดและสารที่ทําให้เกิดไฟ

ปริมาตรเทคนิค:
