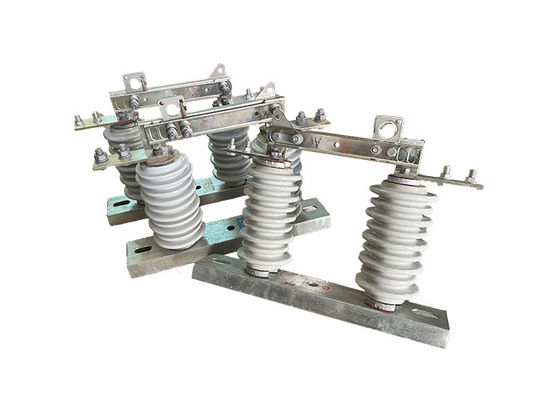

สวิตช์ตัดต่อระดับความดันสูงระยะเดียว 630A 12kV โปรเซลีนทําออก สวิตช์ตัดต่อระดับความดันสูง

สวิตช์ตัดต่อระดับความดันสูงระยะเดียว 630A 12kV โปรเซลีนทําออก สวิตช์ตัดต่อระดับความดันสูง

คําอธิบายสินค้า:

สวิตช์ตัดต่อความแรงสูงถูกใช้ในระบบส่งและกระจายไฟฟ้าความแรงสูง เพื่อตัดต่อวงจรจากแหล่งพลังงานของพวกเขาเพื่อการบํารุงรักษาหรือซ่อมแซมพวกเขาให้หนทางสําหรับการแยกวงจรจากปัจจัยพลังงาน, ทําให้คนทํางานสามารถทํางานได้อย่างปลอดภัย โดยไม่ต้องมีอันตรายกับการกระแทกไฟฟ้า

การทํางานของสวิทช์ตัดความดันสูงมีส่วนเกี่ยวข้องกับแท่นหมุนที่ควบคุมการเปิดและปิดใบของสวิทช์หรือการติดต่อปีกสามารถเปิดหรือปิดได้, โดยเชื่อมต่อหรือตัดวงจร.กลไกนี้ทําให้การชี้แจงทางมือและมองเห็นสถานะของสวิทช์.

เพื่อรับรองความปลอดภัยของผู้ใช้งาน ต้นของสวิตช์ตัดต่อมักถูกทําจากวัสดุที่ไม่นําทาง เช่น ใยแก้วหรือวัสดุประกอบที่ให้ความคุ้มกันต่อความดันสูงที่อยู่ในระบบการกันไฟฟ้านี้ป้องกันผู้ใช้งานจากไฟฟ้ากระแทก เมื่อใช้สวิตช์

สวิตช์ตัดความดันสูงมีให้เลือกในแบบและขนาดต่าง ๆ เพื่อรองรับความดันและปริมาณการทํางานที่แตกต่างกันของวงจรที่ควบคุมปกติจะติดตั้งบนเสาหรือโครงสร้างในสถานที่กลางแจ้งร่วมกับอุปกรณ์ป้องกันอื่นๆ เช่น เครื่องตัดวงจรและไฟฟิวส์สวิทช์ตัดต่อ สนับสนุนความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้าโดยการให้อุปกรณ์แยกและป้องกัน.

การดําเนินการ:

สวิทช์ตัดความดันสูงแยกส่วนนําจากฐานโดยใช้เครื่องกันความร้อน เพื่อให้ความห่างกันความร้อนทํางานปกติและแก้ไขส่วนนํา, เครื่องกันความร้อนและฐานเป็นอุปกรณ์สวิทช์อินเทกรัลเมื่อมันอยู่ในตําแหน่งที่เปิด มีช่องว่างที่เห็นได้ และระยะห่างที่เหมาะสมในการแยกแยกเพื่อทนต่อความกระชับกําลังการทํางานปกติ เมื่อมันอยู่ในตําแหน่งที่ปิดมันสามารถนํากระแสการทํางานปกติและกระแสความผิดพลาดในวงจรสั้นได้อย่างน่าเชื่อถือเนื่องจากการมีอุปกรณ์ดับวงจรพิเศษ สามารถใช้ได้เพียงสําหรับการสลับวงจรที่มีความดัน แต่ไม่มีภาระการเปิดและปิดการดําเนินการโดยใช้ hook ติดต่อการดึงหรือผลักดันรูกลมใน interlock, ทําให้ตะขอล็อคแบบไดนามิคหลุดออกและติดกับตะขอล็อคแบบสแตติก

ลักษณะ:

1.ความดันสูง: สวิทช์แยกความดันสูงถูกออกแบบมาเพื่อทนความดันสูง โดยทั่วไปตั้งแต่หลายพันโวลต์ถึงหลายแสนโวลต์

2การสร้างที่แข็งแกร่ง: สวิตช์แยกความดันสูงมักถูกทําจากวัสดุที่ทนทานต่อไฟฟ้า, การกัดกรอง และรูปแบบอื่น ๆ ของความเสียหาย เช่น หม้อโปรเซลีนหรือพอลิมเมอร์.

3.Arc Chutes: เครื่องสวิทช์แยกความดันสูงหลายเครื่องถูกออกแบบด้วย arc chutes ซึ่งช่วยในการระบายความร้อนที่เกิดจากไฟฟ้าและป้องกันความเสียหายของสวิทช์

4.สวิตช์โลก: สวิตช์แยกความดันสูงบางส่วนมีสวิตช์โลก ซึ่งให้ความปลอดภัยเพิ่มเติมโดยการติดพื้นที่ส่วนแยกของวงจร

5กลไกล็อค: เพื่อป้องกันการปิดสวิทช์โดยอุบัติเหตุระหว่างการทํางานบํารุงรักษาสวิทช์แยกความแรงสูงหลายตัวมีกลไกล็อคกันกันที่ป้องกันการปิดสวิทช์จนกว่าจะปฏิบัติตามขั้นตอนความปลอดภัยทั้งหมด.

6ตัวชี้วัดทางสายตา: สวิทช์แยกความดันสูงอาจมีตัวชี้วัดทางสายตา เช่น ไฟหรือธงที่แสดงให้เห็นอย่างชัดเจนว่าสวิทช์อยู่ในตําแหน่งเปิดหรือปิด.

การใช้งาน:

1การแยกวงจร: เครื่องแยกวงจรไฟฟ้าแรงดันสูงถูกใช้เป็นหลักในการแยกส่วนของระบบพลังงานสําหรับงานบํารุงรักษาหรือซ่อมแซมทําให้พนักงานสามารถทํางานอย่างปลอดภัยบนวงจรแยกโดยไม่ต้องเสี่ยงการกระแทกไฟฟ้าหรืออันตรายไฟฟ้าอื่น ๆ.

2ความปลอดภัย: เครื่องแยกไฟฟ้าความดันสูงยังถูกใช้เป็นอุปกรณ์ความปลอดภัยเพื่อปกป้องคนงานและประชาชนจากอันตรายทางไฟฟ้าเครื่องแยกไฟฟ้าความดันสูงป้องกันการสัมผัสโดยอุบัติเหตุกับส่วนที่ใช้ไฟฟ้าในระบบและลดความเสี่ยงของการเกิดอุบัติเหตุไฟฟ้า.

3การป้องกันความผิดพลาด: เครื่องแยกไฟฟ้าความดันสูงยังสามารถใช้เพื่อป้องกันระบบพลังงานจากความผิดพลาด เช่น การตัดสายสั้นและการอ้วนเครื่องแยกไฟฟ้าความดันสูงป้องกันความผิดพลาดจากการแพร่กระจายไปยังส่วนอื่น ๆ ของระบบและทําให้เกิดความเสียหายต่อ.

4.สวิตชิ่ง: เครื่องแยกไฟฟ้าแรงดันสูงสามารถใช้เป็นอุปกรณ์สวิตชิ่งเพื่อควบคุมการไหลของพลังงานในระบบ โดยการเปิดหรือปิดตัวแยกการไหลของพลังงานสามารถนําไปยังส่วนต่าง ๆ ของระบบตามความต้องการ.

5การทดสอบ: เครื่องแยกไฟฟ้าความดันสูงยังสามารถใช้เพื่อการทดสอบ เช่น การวัดความดันหรือกระแสในวงจร หรือการทดสอบผลงานของส่วนประกอบอื่น ๆ ในระบบ.

สภาพ:

1ความสูงสูงสุดสําหรับการติดตั้งไม่ควรเกิน 1000 เมตร

2อุณหภูมิอากาศรอบตัวไม่ควรเกิน +40'C และในพื้นที่ทั่วไปไม่ควรลดต่ํากว่า -30'C ในพื้นที่พาราโมสไม่ควรลดต่ํากว่า -40'C

3ความดันลมไม่ควรเกิน 700Pa ซึ่งตรงกับความเร็วลม 34m/s

4. เครื่องแยกต้องทนต่อแผ่นดินไหวที่แรงสูงถึง 8 องศา

5.เครื่องแยกต้องติดตั้งในสถานที่ที่ไม่มีการสั่นสะเทือนที่รุนแรงบ่อย ๆ

6สําหรับเครื่องแยกประเภทธรรมดา ควรเก็บไว้ห่างจากก๊าซ, ควัน, การฝังเคมี, หมอกสเปรย์เกลือ, ฝุ่นและวัสดุที่ระเบิดและเกรี้ยวอื่น ๆ ที่อาจส่งผลกระทบอย่างร้ายแรงต่อความสามารถในการแยกและการนําของตัวแยก.

7เครื่องแยกชนิดกันมลพิษเหมาะสําหรับใช้ในพื้นที่การนําไฟที่สกปรกมาก แต่ไม่ควรติดตั้งในพื้นที่ที่มีวัสดุระเบิดหรือเป็นสาเหตุไฟ

ปริมาตรเทคนิค:
