ความดันสูง Outdoor Disconntor เปลี่ยน AC Power ประสิทธิภาพที่ดีกว่าที่ใช้กับ Outdoor Vacumm เครื่องตัดวงจรสําหรับระบบพลังงาน
คําอธิบายสินค้า:
สวิตช์ตัดต่อภายนอกถูกใช้ในระบบส่งและกระจายพลังงานความดันสูง เพื่อตัดต่อวงจรจากแหล่งพลังงานของพวกเขาเพื่อการบํารุงรักษาหรือซ่อมแซมพวกเขาให้หนทางสําหรับการแยกวงจรจากปัจจัยพลังงาน, ทําให้คนทํางานสามารถทํางานได้อย่างปลอดภัย โดยไม่ต้องมีอันตรายกับการกระแทกไฟฟ้า
การทํางานของสวิตช์ตัดต่อภายนอกมีส่วนเกี่ยวข้องกับก้อนหมุนที่ควบคุมการเปิดและปิดใบของสวิตช์หรือการติดต่อปีกสามารถเปิดหรือปิดได้, โดยเชื่อมต่อหรือตัดวงจร.กลไกนี้ทําให้การชี้แจงทางมือและมองเห็นสถานะของสวิทช์.
เพื่อรับรองความปลอดภัยของผู้ใช้งาน ต้นของสวิตช์ตัดต่อมักถูกทําจากวัสดุที่ไม่นําทาง เช่น ใยแก้วหรือวัสดุประกอบที่ให้ความคุ้มกันต่อความดันสูงที่อยู่ในระบบการกันไฟฟ้านี้ป้องกันผู้ใช้งานจากไฟฟ้ากระแทก เมื่อใช้สวิตช์
สวิตช์ตัดต่อภายนอกมีให้เลือกในแบบออกแบบและขนาดต่าง ๆ เพื่อรองรับความแรงดันและปัจจุบันที่แตกต่างกันของวงจรที่พวกเขาควบคุมปกติจะติดตั้งบนเสาหรือโครงสร้างในสถานที่กลางแจ้งร่วมกับอุปกรณ์ป้องกันอื่นๆ เช่น เครื่องตัดวงจรและไฟฟิวส์สวิทช์ตัดต่อ สนับสนุนความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้าโดยการให้อุปกรณ์แยกและป้องกัน.
การดําเนินการ:
1 การเตรียมการ: ก่อนที่จะใช้สวิตช์ วงจรควรถูกตัดพลังงาน และติดดินอย่างถูกต้อง เพื่อป้องกันอันตรายทางไฟฟ้าสวิทช์ควรตรวจสอบสําหรับสัญญาณใด ๆ ของความเสียหายหรือการใช้งาน.
2 การปิดสวิตช์: เพื่อปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะห่างมือที่จับสวิตช์หรือเลเวอร์ควบคุมไปยังตําแหน่งปิดทําให้กระแสไฟฟ้าไหลผ่านวงจร.
3 เปิดสวิตช์: เพื่อเปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะห่างมือที่จับสวิตช์หรือเลเวอร์ควบคุมไปยังตําแหน่งเปิดสะบัดการไหลของกระแสของปัจจุบัน.
4 การบริหารวงจร: เมื่อเปิดสวิตช์, วงจรไฟฟ้าอาจเกิดขึ้นระหว่างสัมผัส, ซึ่งอาจเป็นอันตรายและทําให้เกิดความเสียหายกับสวิตช์.สวิทช์สามารถติดตั้งอุปกรณ์ เช่น ช่องลอยโค้งหรือโค้งลอย.
5 ความปลอดภัย: ผู้ใช้สวิทช์ตัดไฟฟ้าแรงดันสูง ต้องปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม เพื่อป้องกันอันตรายทางไฟฟ้าและปฏิบัติตามขั้นตอนล็อค / แท็กออก.
โครงสร้าง:

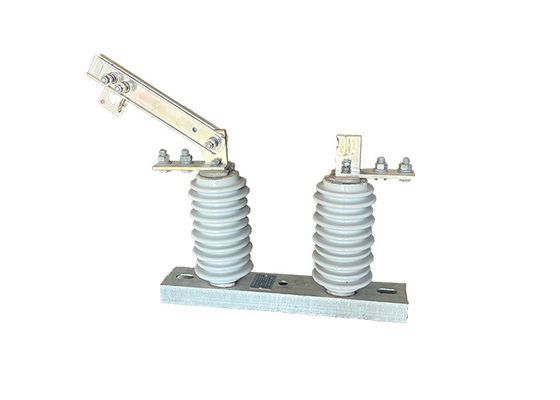

ผลิตภัณฑ์นี้ประกอบด้วยพื้นฐาน (แผ่น), ตะกอนกันไฟ, ส่วนนําและอุปกรณ์ล็อค. จุดหนึ่งของมีดถูกติดตั้งบนหัวมีดสัมผัสแบบไดนามิกผ่านbolts,และปลายอีกด้านของมีดเชื่อมต่อแยกกันกับหัวสัมผัสสแตตติก, และแต่ละด้านถูกรักษาอยู่ในสภาพสัมผัสที่ดีโดยความดันของสปริงการบด.แต่ยังช่วยลดการเพิ่มอากาศและปรับปรุงความแข็งแรงทางกลของมีด ทําให้ความมั่นคงทางความร้อนแบบไดนามิกส่วนล็อคติดต่อกันที่ติดตั้งไว้ที่ปลายที่ไม่หมุนของมีดสัมผัส และตะขอล็อคสแตติกบนสแตติกสแตติก ประกอบอุปกรณ์ล็อคเปิด, ที่ล็อคด้วยตัวเองเมื่อเบรคถูกปิด เพื่อให้มีดเบรคไม่หล่นลงด้วยตัวเอง เนื่องจากน้ําหนักของตัวเองหรือการกระทําของพลังงานไฟฟ้าส่งผลให้เบรคเปิดโดยไม่มีสาเหตุ.
ความสัมพันธ์:
ความสัมพันธ์ระหว่างเครื่องตัดวงจรระยะว่างภายนอกและเครื่องแยกแยกความแรงสูงภายนอกอยู่ที่บทบาทที่สมบูรณ์แบบของพวกเขาในระบบไฟฟ้า:
1การสลายวงจร: เครื่องตัดวงจรแบบว่างรับผิดชอบในการสลายวงจรไฟฟ้าระหว่างการทํางานปกติหรือในกรณีเกิดความผิดพลาดมันทําหน้าที่เป็นหนทางหลักในการทําลายการไหลของปัจจุบันในทางตรงกันข้าม เครื่องแยกแยกใช้ในการแยกวงจรจากแหล่งพลังงานระหว่างการบํารุงรักษาหรือการซ่อมแซมมันให้ชั้นเพิ่มเติมของความปลอดภัยโดยเปิดวงจรทางกายภาพ.
2การประสานงาน: ในระบบพลังงานความดันสูง เครื่องตัดวงจรระยะว่างและเครื่องแยกแยกสายมักจะประสานงานกันเพื่อทํางานร่วมกันเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่ตัวแยกแยกใช้ในการแยกวงจรด้วยทางกายภาพและให้สัญญาณที่เห็นได้ชัดของการแยก
3ความปลอดภัยและการบํารุงรักษา: เครื่องแยกแยกมีบทบาทสําคัญในการรับประกันความปลอดภัยของพนักงานบํารุงรักษาเครื่องแยกแยกใช้งานเพื่อเปิดวงจรและให้ช่องว่างอากาศที่เห็นได้การตัดวงจรแบบสูญเสียพลังงาน (vacuum circuit breaker) ช่วยปกป้องระบบในระหว่างการทํางานปกติ และในกรณีเกิดความผิดพลาด
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 8 | ||||||||||||
