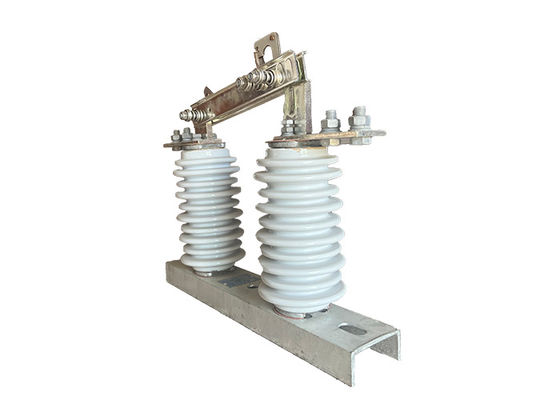

24kV ไฮโอลเตจไอโซเลเตอร์สวิตช์ 700Pa สําหรับระบบไฟฟ้า
คําอธิบายสินค้า:
สวิตช์แยกไฟฟ้าความดันสูง หรือที่รู้จักกันในชื่อ สวิตช์ตัดสาย หรือสวิตช์แยกไฟฟ้า เป็นองค์ประกอบที่สําคัญในระบบพลังงานความดันสูงใช้เพื่อตัดหรือแยกส่วนเฉพาะของวงจรไฟฟ้าจากแหล่งพลังงานของมัน.
ฟังก์ชันหลักของสวิทช์แยกความดันสูงคือการทําลายวงจรไฟฟ้าด้วยทางกายภาพ โดยสร้างการแยกระหว่างอุปกรณ์และแหล่งพลังงานการตัดต่อและการแยกแยกนี้ทําให้พนักงานบํารุงรักษาทํางานอย่างปลอดภัยบนอุปกรณ์โดยไม่ต้องเสี่ยงการกระแทกไฟฟ้า.
ไม่เหมือนกับเครื่องตัดวงจรระยะว่าง สวิตช์แยกระดับความดันสูงไม่ให้ความสามารถในการดับวงจร arcมันไม่ได้ถูกออกแบบมาเพื่อตัดหรือดับวงจรไฟฟ้าที่อาจเกิดขึ้นระหว่างการสลับวงจรหรือภาวะผิดปกติ.
ในระบบพลังงานความดันสูง สวิทช์แยกความดันสูงมักถูกประสานงานกับเครื่องตัดวงจรระยะว่างเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่เครื่องแยกแยกใช้งานเพื่อแยกวงจรและแสดงการแยกแยกทางสายตา
สวิทช์แยกความดันสูงมีบทบาทสําคัญในการรับประกันความปลอดภัยของบุคลากรดูแลเครื่องแยกแยกถูกใช้เพื่อเปิดวงจรและสร้างช่องว่างอากาศที่เห็นได้การกระทํานี้ยืนยันว่าอุปกรณ์ถูกตัดพลังงานและปลอดภัยสําหรับกิจกรรมการบํารุงรักษา
การใช้งาน:
1การแยกวงจร: เครื่องแยกวงจรไฟฟ้าแรงดันสูงถูกใช้เป็นหลักในการแยกส่วนของระบบพลังงานสําหรับงานบํารุงรักษาหรือซ่อมแซมทําให้พนักงานสามารถทํางานอย่างปลอดภัยบนวงจรแยกโดยไม่ต้องเสี่ยงการกระแทกไฟฟ้าหรืออันตรายไฟฟ้าอื่น ๆ.
2ความปลอดภัย: เครื่องแยกไฟฟ้าความดันสูงยังถูกใช้เป็นอุปกรณ์ความปลอดภัยเพื่อปกป้องคนงานและประชาชนจากอันตรายทางไฟฟ้าเครื่องแยกไฟฟ้าความดันสูงป้องกันการสัมผัสโดยอุบัติเหตุกับส่วนที่ใช้ไฟฟ้าในระบบและลดความเสี่ยงของการเกิดอุบัติเหตุไฟฟ้า.
3การป้องกันความผิดพลาด: เครื่องแยกไฟฟ้าความดันสูงยังสามารถใช้เพื่อป้องกันระบบพลังงานจากความผิดพลาด เช่น การตัดสายสั้นและการอ้วนเครื่องแยกไฟฟ้าความดันสูงป้องกันความผิดพลาดจากการแพร่กระจายไปยังส่วนอื่น ๆ ของระบบและทําให้เกิดความเสียหายต่อ.
4.สวิตชิ่ง: เครื่องแยกไฟฟ้าแรงดันสูงสามารถใช้เป็นอุปกรณ์สวิตชิ่งเพื่อควบคุมการไหลของพลังงานในระบบ โดยการเปิดหรือปิดตัวแยกการไหลของพลังงานสามารถนําไปยังส่วนต่าง ๆ ของระบบตามความต้องการ.
5การทดสอบ: เครื่องแยกไฟฟ้าความดันสูงยังสามารถใช้เพื่อการทดสอบ เช่น การวัดความดันหรือกระแสในวงจร หรือการทดสอบผลงานของส่วนประกอบอื่น ๆ ในระบบ.
ลักษณะ:
1ความสามารถในการจัดการความดันสูงและกระแสไฟฟ้า: สวิตช์ตัดความดันสูงถูกออกแบบมาเพื่อจัดการความดันสูงและกระแสไฟฟ้าที่พบทั่วไปในระบบพลังงานความดันสูงและมีค่าเฉพาะสําหรับ 69 kV ขึ้นไป.
2สัมผัสที่ตั้งและเคลื่อนไหว: สวิทช์ตัดต่อความแรงสูงมีชุดของสัมผัสที่ตั้งและเคลื่อนไหวที่แยกกันด้วยช่องว่างอากาศ เมื่อสวิทช์ปิดติดต่อกันเมื่อเปิดสวิทช์ ติดต่อแยกกัน ทําให้การไหลของกระแสผ่านวงจรหยุด
3การทํางานด้วยมือหรือเครื่องยนต์: สวิทช์ตัดความดันสูงสามารถทํางานด้วยมือหรือเครื่องยนต์, ขึ้นอยู่กับการใช้งานและความต้องการเฉพาะเจาะจงสวิตช์ที่ใช้เครื่องยนต์ ทําให้สามารถทํางานได้ไกลซึ่งสามารถเพิ่มความปลอดภัยและความสะดวกสบาย
4การสร้างภายนอก: สวิตช์ตัดความดันสูงถูกออกแบบมาเพื่อใช้ภายนอก และมักถูกสร้างจากวัสดุที่ยั่งยืน เช่น เหล็กหรืออลูมิเนียมมันถูกสร้างให้ทนต่อสภาพแวดล้อมที่รุนแรงเช่น อุณหภูมิสูงสุด ลม ฝน และฝุ่น
5ตัวชี้วัดทางสายตา: สวิตช์ตัดต่อความแรงสูงมักมีตัวชี้วัดทางสายตาเพื่อแสดงสถานะของสวิตช์ เช่น เปิดหรือปิดนี่ทําให้ผู้ประกอบการสามารถกําหนดสถานะของสวิตช์ได้อย่างรวดเร็วและง่าย.
6ธาตุความปลอดภัย: สวิทช์ตัดไฟฟ้าแรงสูงถูกออกแบบด้วยธาตุความปลอดภัยเพื่อปกป้องคนงานและประชาชนจากอันตรายทางไฟฟ้าเช่น การสัมผัสโดยบังเอิญกับส่วนที่ใช้ไฟของระบบคุณลักษณะเหล่านี้อาจรวมถึงการล็อคความปลอดภัย การจัดทําการติดพื้นดิน และสัญลักษณ์เตือน
ความเสี่ยงต่อความปลอดภัย
การแยกวงจร: สวิตช์แยกวงจรไฟฟ้าแรงสูงใช้ในการแยกส่วนของวงจรไฟฟ้าแรงสูงเพื่อการบํารุงรักษา, ซ่อมแซม, หรือการทดสอบส่วนนี้สามารถตัดต่อได้อย่างมีประสิทธิภาพจากส่วนที่เหลือของระบบทําให้การทํางานสามารถดําเนินการได้อย่างปลอดภัย
การสลับโหลด: สวิตช์แยกความดันสูงสามารถใช้เป็นสวิตช์โหลดเพื่อควบคุมการไหลของพลังงานไฟฟ้าในวงจรพวกเขามีประโยชน์โดยเฉพาะอย่างยิ่งในสถานการณ์ที่ภาระค่อนข้างเล็กและไม่ต้องการเครื่องตัดวงจรหรือฟิวส์.
ป้องกันสายไฟฟ้า: สวิตช์แยกไฟฟ้าความดันสูงมักถูกติดตั้งบนสายไฟฟ้าเพื่อป้องกันจากการตกฟ้าและความรบกวนไฟฟ้าอื่น ๆโดยแยกส่วนหนึ่งของสายสวิตช์สามารถช่วยป้องกันความเสียหายของอุปกรณ์และลดความเสี่ยงของการขาดไฟฟ้า
การคุ้มครองทรานฟอร์ม: สวิตช์แยกความดันสูงยังใช้ในการคุ้มครองทรานฟอร์มโดยแยกมันจากเครือข่ายไฟฟ้าในกรณีที่เกิดความผิดพลาดหรืออ้วนเครื่องแปลงสามารถตัดต่อจากเครือข่ายได้ป้องกันความเสียหายของเครื่องแปลงและอุปกรณ์อื่น ๆ
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
