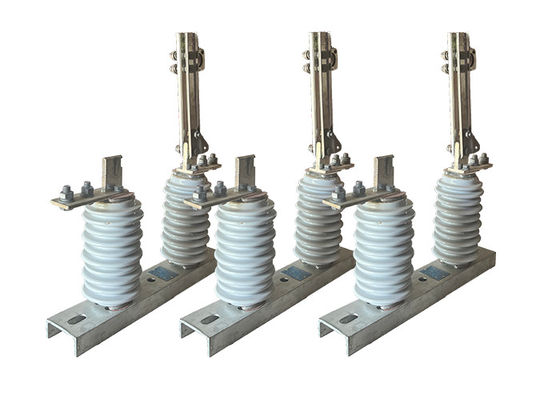

GB/T11022-2011 สวิตช์ตัดต่อความแรงดันสูงที่ใช้กับเครื่องตัดวงจรระยะว่างกลางแจ้งสําหรับอุตสาหกรรม Substation 1000A
คําอธิบายสินค้า:
สวิทช์ตัดความดันสูงถูกใช้ในระบบส่งและกระจายความดันสูง เพื่อแยกส่วนของเครือข่ายสําหรับงานบํารุงรักษาหรือซ่อมแซมพวกเขายังใช้เป็นอุปกรณ์รักษาความปลอดภัย เพื่อปกป้องคนทํางานจากอันตรายทางไฟฟ้าเช่น การสัมผัสโดยบังเอิญกับส่วนที่ใช้ไฟฟ้าของระบบ
พวกมันถูกออกแบบมาเพื่อรับมือกับความดันและกระแสไฟฟ้าสูง และมักถูกติดตั้งในสถานที่กลางแจ้ง ที่เปิดเผยต่อสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิสูง,เพราะฉะนั้น พวกมันถูกสร้างขึ้นเพื่อทนต่อสภาพแวดล้อมเหล่านี้ และมักถูกทําจากวัสดุที่ยั่งยืน เช่น เหล็กหรืออลูมิเนียม
สวิตช์ตัดต่อความแรงสูงมีหลายประเภทและการปรับแต่งขึ้นอยู่กับการใช้งานและความต้องการเฉพาะเจาะจง เช่น สวิตช์ตัดต่อบางส่วนถูกออกแบบให้ใช้ในภายในขณะที่อื่นๆ เหมาะสําหรับการใช้ในกลางแจ้งบางส่วนถูกออกแบบให้ทํางานด้วยมือ ขณะที่อีกบางส่วนเป็นระบบอัตโนมัติ และสามารถทํางานได้ไกล
นอกจากหน้าที่หลักของวงจรแยกกันแล้ว สวิทช์ตัดต่อความแรงสูงยังมีลักษณะสําคัญอื่น ๆเช่น การแสดงภาพสถานะของเครื่อง (เปิดหรือปิด), และให้แน่ใจว่าวงจรไม่ได้ถูกให้พลังงานเมื่อตัวแยกเปิด
ความสัมพันธ์กับเครื่องตัดไฟฟ้าระยะว่าง:
ความสัมพันธ์ระหว่างเครื่องตัดวงจรระยะว่างภายนอกและเครื่องแยกแยกความแรงสูงภายนอกอยู่ที่บทบาทที่สมบูรณ์แบบของพวกเขาในระบบไฟฟ้า:
1การตัดวงจร: เครื่องตัดวงจรระบายว่างรับผิดชอบในการตัดวงจรไฟฟ้าระหว่างการทํางานปกติหรือในกรณีที่เกิดความผิดพลาดมันทําหน้าที่เป็นหนทางหลักในการทําลายการไหลของปัจจุบันในทางตรงกันข้าม เครื่องแยกแยกใช้ในการแยกวงจรจากแหล่งพลังงานระหว่างการบํารุงรักษาหรือการซ่อมแซมมันให้ชั้นเพิ่มเติมของความปลอดภัยโดยเปิดวงจรทางกายภาพ.
2การประสานงาน: ในระบบพลังงานความดันสูง เครื่องตัดวงจรระยะว่างและเครื่องแยกแยกส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบส่วนประกอบเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่ตัวแยกแยกใช้ในการแยกวงจรด้วยทางกายภาพและให้สัญญาณที่เห็นได้ชัดของการแยก
3.ความปลอดภัยและการบํารุงรักษา: เครื่องแยกแยกมีบทบาทสําคัญในการรับประกันความปลอดภัยของพนักงานบํารุงรักษา ก่อนที่จะสามารถดําเนินงานบํารุงรักษาอุปกรณ์ไฟฟ้าเครื่องแยกแยกใช้งานเพื่อเปิดวงจรและให้ช่องว่างอากาศที่เห็นได้การตัดวงจรแบบสูญเสียพลังงาน (vacuum circuit breaker) ช่วยปกป้องระบบในระหว่างการทํางานปกติ และในกรณีเกิดความผิดพลาด
ลักษณะ:
การบูรณาการสวิตช์เกียร์: สวิตช์ไอโซเลเตอร์ความดันสูงถูกบูรณาการในระบบสวิตช์เกียร์ ซึ่งรวมถึงอุปกรณ์ป้องกันอื่น ๆ เช่น เครื่องตัดวงจร, ฟิวส์ และรีเล่การบูรณาการนี้ทําให้สามารถควบคุมและคุ้มครองวงจรแรงดันสูงการประกันการใช้งานที่ปลอดภัยและมีประสิทธิภาพ
การทํางานทางไกล: สวิตช์แยกความดันสูงหลายตัวมีความสามารถในการทํางานทางไกล, ทําให้มันสามารถควบคุมได้จากสถานที่กลางคุณสมบัตินี้เพิ่มความสะดวกสบายและความปลอดภัยโดยการกําจัดความจําเป็นในการทํางานด้วยมือในสภาพแวดล้อมที่เป็นอันตราย.
การยับยั้งวงจรไฟฟ้า: สวิตช์แยกความดันสูงถูกออกแบบมาเพื่อยับยั้งการสร้างและการแพร่ระบาดของวงจรไฟฟ้าเมื่อเปิดหรือปิดสวิตช์เช่น การใช้ช่องลอยลอยลอยลอยลอยลอย หรือห้องดับลอยลอย, ช่วยลดความเสี่ยงของการเสียหายต่อสวิทช์และอุปกรณ์รอบ ๆ และลดความเป็นไปได้ของการเกิดอุบัติเหตุไฟฟ้า
การตรวจสอบความผิดพลาด: สวิทช์แยกไฟฟ้าแรงสูงบางเครื่องมีกลไกตรวจสอบความผิดพลาดที่สามารถตรวจสอบสภาพผิดปกติ เช่น กระแสไฟฟ้าหรือความแรงดันเกินและเปิดสวิทช์อัตโนมัติความสามารถนี้เพิ่มความคุ้มครองทั่วไปของวงจรโดยการแยกส่วนที่ผิดปกติอย่างรวดเร็วและป้องกันความเสียหายเพิ่มเติม
โมดูลาร์และสามารถปรับขนาดได้: สวิตช์แยกความดันสูงมักถูกออกแบบให้เป็นโมดูลาร์ เพื่อให้สามารถติดตั้ง แทนหรือขยายระบบไฟฟ้าได้ง่ายโมดูเลอรี่นี้ทําให้มีความยืดหยุ่นและการปรับขนาด, ทําให้สะดวกในการปรับเปลี่ยนระบบให้กับความต้องการการดําเนินงานที่เปลี่ยนแปลง
การใช้งาน:
1การบํารุงรักษาและซ่อมแซม: สวิตช์ตัดต่อใช้ในการแยกส่วนหนึ่งของสายไฟฟ้าเพื่อการบํารุงรักษาหรือซ่อมแซมทําให้พนักงานบํารุงรักษา สามารถทํางานได้อย่างปลอดภัย โดยไม่ต้องเสี่ยงการติดไฟฟ้า.
2.การลดภาระ: ในกรณีที่มีแรงอุดหนุน, สวิตช์ตัดต่อสามารถใช้เพื่อลดภาระและป้องกันความเสียหายต่อสายไฟฟ้าหรืออุปกรณ์
3การแยกความผิดพลาด: สวิตช์ตัดต่อสามารถใช้ในการแยกส่วนหนึ่งของสายไฟฟ้าในกรณีที่เกิดความผิดพลาด เช่น การตัดสายสั้นหรือความผิดพลาดทางพื้นดินวิธีนี้ป้องกันความผิดพลาดจากการแพร่กระจายไปยังส่วนอื่น ๆ ของเครือข่ายและทําให้เกิดความเสียหายเพิ่มเติม.
4.การสลับการทํางาน: สวิตช์ตัดต่อใช้ในการสลับการทํางาน เช่น การเชื่อมต่อหรือตัดต่อแหล่งพลังงาน หรือการนําพลังงานไปยังส่วนต่างๆ ของเครือข่าย
5การป้องกัน: สวิตช์ตัดต่อมักจะใช้ร่วมกับอุปกรณ์ป้องกันอื่น ๆ เช่น เครื่องตัดวงจรและไฟฟิวส์ เพื่อป้องกันสายไฟฟ้าและอุปกรณ์จากความเสียหาย
6พลังงานที่สามารถปรับปรุงได้: ด้วยการใช้พลังงานที่สามารถปรับปรุงได้มากขึ้น เช่น พลังงานลมและพลังแสงอาทิตย์
สภาพ:
1ความสูงไม่เกิน 1000 เมตร
2.อุณหภูมิอากาศรอบตัว: สูงสุด + 40'C ;ขั้นต่ํา:พื้นที่ทั่วไป -30'C, Paramos -40 C
3.ความดันลมไม่เกิน 700Pa ((ตรงกับความเร็วลม 34m/s)
4ความแรงของแผ่นดินไหวไม่เกิน 8 องศา
5.สถานการณ์การทํางานไม่มีการสั่นสะเทือนอย่างรุนแรงบ่อย
6สถานที่ติดตั้งของประเภททั่วไปของตัวแยก ควรเก็บไว้ห่างจากก๊าซ, ควันสารเคมีฝัง, เคลือบเกลือ-หมอก, ฝุ่น
และวัสดุระเบิดและสกัดอื่น ๆ ที่ส่งผลกระทบอย่างร้ายแรงต่อความสามารถในการแยกและการนําของตัวแยก
7.ประเภทประกอบการป้องกันมลพิษใช้กับพื้นที่การนําสกปรกที่รุนแรง อย่างไรก็ตามมันไม่ควรจะเป็นสารระเบิดและสารที่ทําให้เกิดไฟ
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
