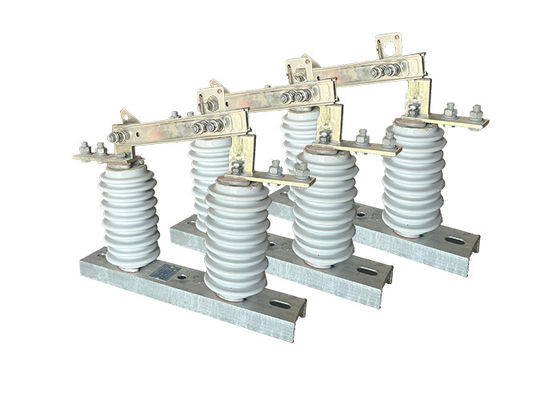

เครื่องสลับแยกความดันสูงเซรามิก 12kV-36kV AC Power Vertical Break Switch สําหรับระบบกระจายกลางแจ้ง
คําอธิบายสินค้า:
สวิตช์แยกความดันสูง คือ สวิตช์ไฟฟ้าที่ออกแบบเพื่อแยกส่วนหนึ่งของเครือข่ายไฟฟ้าหรือระบบจากส่วนที่เหลือของระบบเพื่อการบํารุงรักษาหรือซ่อมแซมปกติใช้ในระบบส่งและกระจายไฟฟ้าความแรงสูง.
สวิตช์ถูกออกแบบมาเพื่อเปิดและปิดภายใต้สภาพปกติหรือผิดปกติ เช่น ความผิดพลาดหรือการเคลื่อนไหวเกินแรงมันตัดส่วนของระบบจากส่วนที่เหลือของเครือข่าย, ป้องกันการไหลของไฟฟ้าไปยังส่วนที่
สวิทช์แยกความดันสูงมักถูกออกแบบให้ทํางานในความดันระหว่าง 600 โวลต์และ 765,000 โวลต์ และสามารถทํางานด้วยมือหรืออัตโนมัติปกติจะติดตั้งไว้ในสถานีไฟฟ้าย่อย หรือบนเสาไฟฟ้าและเป็นองค์ประกอบสําคัญของระบบไฟฟ้า
มันสําคัญที่จะปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม เมื่อทํางานกับสวิตช์ตัดต่อความแรงสูง เพราะมันอาจเป็นอันตรายถ้าไม่ใช้ถูกต้องเพียงบุคลากรที่มีคุณสมบัติและได้รับการฝึกอบรมเท่านั้นที่ควรได้รับอนุญาตให้ใช้งานและบํารุงรักษาอุปกรณ์แรงดันสูง.
โครงสร้าง:
ผลิตภัณฑ์ที่ถูกอธิบายประกอบด้วยฐาน (แผ่น), โพสไอโซเลเตอร์, ส่วนนํา, และอุปกรณ์ล็อค.มีดถูกติดตั้งบนหัวมีดสัมผัสแบบไดนามิกผ่านbolts และเชื่อมต่อแยกกับหัวสัมผัส static. ด้านทั้งสองข้างถูกรักษาอยู่ในภาวะสัมผัสที่ดีโดยความดันของสปริงการบด.มีดเป็นชนิดรูปร่าง slotซึ่งเพิ่มพื้นผิวระบายความร้อนและลดการเพิ่มอุณหภูมิซึ่งส่งผลให้มีดมีความแข็งแรงทางกล และทําให้มีดมีความมั่นคงทางพลังงาน
ส่วนล็อคติดต่อกันที่ติดตั้งไว้ที่ปลายที่ไม่หมุนของมีดติดต่อและตะขอล็อคสแตติกบนสายติดต่อสแตติกเป็นอุปกรณ์ล็อคเปิดอุปกรณ์ล็อคตัวเองดังนั้นมีดเบรคจะไม่หล่นลงเพราะน้ําหนักของตัวเองหรือการกระทําของพลังงานไฟฟ้า ซึ่งอาจทําให้เบรคเปิดโดยไม่มีเหตุผล
ผลิตภัณฑ์นี้ถูกใช้ทั่วไปในระบบส่งและจําหน่ายพลังงาน และมีบทบาทสําคัญในการรับรองการทํางานอย่างถูกต้องของเครือไฟฟ้าการทํางานกับสวิทช์เหล่านี้ ควรปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสมและเพียงบุคลากรที่มีคุณสมบัติและได้รับการฝึกอบรมเท่านั้นที่ควรได้รับอนุญาตให้ใช้งานและบํารุงรักษา
การดําเนินการ:
1 การเตรียมการ: ก่อนที่จะใช้สวิตช์ วงจรควรถูกตัดพลังงาน และติดดินอย่างถูกต้อง เพื่อป้องกันอันตรายทางไฟฟ้าสวิทช์ควรตรวจสอบสําหรับสัญญาณใด ๆ ของความเสียหายหรือการใช้งาน.
2 การปิดสวิตช์: เพื่อปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะห่างมือที่จับสวิตช์หรือเลเวอร์ควบคุมไปยังตําแหน่งปิดทําให้กระแสไฟฟ้าไหลผ่านวงจร.
3 การเปิดสวิตช์: เพื่อเปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะห่างมือที่จับสวิตช์หรือเลเวอร์ควบคุมไปยังตําแหน่งเปิดสะบัดการไหลของกระแสของปัจจุบัน.
4 การบริหารวงจร: เมื่อเปิดสวิตช์, วงจรไฟฟ้าอาจเกิดขึ้นระหว่างสัมผัส, ซึ่งอาจเป็นอันตรายและทําให้เกิดความเสียหายกับสวิตช์.สวิทช์สามารถติดตั้งอุปกรณ์ เช่น ช่องลอยโค้งหรือโค้งลอย.
5 ความปลอดภัย: ผู้ใช้สวิทช์ตัดไฟฟ้าแรงดันสูง ต้องปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม เพื่อป้องกันอันตรายทางไฟฟ้าและปฏิบัติตามขั้นตอนล็อค / แท็กออก.
คําแนะนําความปลอดภัย:
1.ดําเนินการทดสอบและบํารุงรักษาแบบประจําในการทํางานของสวิทช์ เพื่อให้แน่ใจว่ามันทํางานอย่างถูกต้องและตรวจสอบความร้อนหรือสั่นสะเทือนที่ผิดปกติ.
2.ดําเนินการล็อค / แท็กออก ก่อนดําเนินงานบํารุงรักษาหรือซ่อมแซมสวิทช์ขั้นตอนนี้เกี่ยวข้องกับการล็อคและการติดป้ายสวิทช์เพื่อป้องกันการใช้พลังงานโดยบังเอิญในขณะที่การทํางานถูกดําเนินการ, ส่งเสริมความปลอดภัย
3.ให้การฝึกอบรมที่เหมาะสมกับบุคลากรที่จะใช้งานหรือทํางานบนสวิตช์ การฝึกอบรมควรครอบคลุมวิธีการจัดการ, การใช้งานและการบํารุงรักษาที่เหมาะสมรวมถึงความเสี่ยงที่เป็นไปได้ที่เกี่ยวข้องกับการเปลี่ยน.
4.ดําเนินระบบการจัดการความปลอดภัยที่ครบถ้วน ซึ่งรวมถึงการตรวจสอบความปลอดภัยเป็นประจํา การประเมินอันตราย และการรายงานอุบัติเหตุแนวทางการป้องกันความปลอดภัยนี้ช่วยระบุและแก้ไขความเสี่ยงที่เป็นไปได้ ก่อนที่มันจะส่งผลให้เกิดอุบัติเหตุหรือบาดเจ็บ.
5.ให้แน่ใจว่ามีระบบระบายอากาศและการเย็นที่เหมาะสมสําหรับสวิทช์แยกความดันสูงที่ตั้งอยู่ในพื้นที่ปิดหรือจํากัดการ ปรับ อากาศ ให้ เหมาะสม ช่วย ให้ ความ ร้อน หาย ออก และ ป้องกัน ให้ เครื่อง เปลี่ยน อากาศ ไม่ ร้อน มากซึ่งอาจทําให้เกิดการทํางานผิดปกติ หรือแม้กระทั่งไฟไหม้
การใช้งาน:
สวิทช์แยกความดันสูง เป็นองค์ประกอบที่สําคัญในระบบส่งและกระจายไฟฟ้าเนื่องจากมันทําให้สามารถแยกส่วนเฉพาะของเครือข่ายสําหรับงานบํารุงรักษาหรือซ่อมแซมพวกมันยังสามารถใช้ในการแยกส่วนของเครือข่ายในกรณีที่เกิดความผิดพลาดหรือสภาพผิดปกติอื่น ๆ
สวิตช์เหล่านี้ถูกออกแบบมาเพื่อจัดการกับความดันและกระแสไฟฟ้าสูง และมักถูกสร้างขึ้นจากวัสดุที่ยั่งยืนและแข็งแรง เช่น เหล็กไร้ขัดเหล็ก, อลูมิเนียมหรือทองแดงมันถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง, เช่น อุณหภูมิสูงสุด ลมแรง และฝนตกหนัก
มีหลายประเภทของสวิทช์ตัดความดันสูง, รวมถึงสวิทช์หยุดอากาศ, สวิทช์ดําน้ํามัน, และสวิทช์แยกแก๊ส. สวิทช์หยุดอากาศคือประเภทที่ทั่วไปที่สุด,และพวกเขาทํางานโดยใช้ชุดของติดต่อที่แยกแยกทางกายภาพเมื่อสวิทช์ถูกเปิดสวิทช์ที่จมน้ํามันมักจะใช้ในอุปกรณ์ความดันสูง และเต็มไปด้วยน้ํามันเพื่อป้องกันการบุกเมื่อสวิทช์เปิดสวิตช์ที่แยกจากก๊าซใช้ก๊าซซัลฟูเฟอร์ไฮสฟูไรด์ซัลฟูเฟอร์ เพื่อแยกต่อสวิทช์ซึ่งทําให้การออกแบบสวิทช์เล็กและคอมพักทัดมากขึ้น
การใช้งานและบํารุงรักษาสวิทช์แยกความดันสูง ต้องมีบุคลากรที่มีคุณสมบัติ และได้รับการฝึกอบรมอย่างเหมาะสมรวมถึงการใช้อุปกรณ์ป้องกันบุคคลที่เหมาะสม และปฏิบัติตามขั้นตอนล็อค / แท็กออก เพื่อป้องกันการใช้พลังงานโดยอุบัติเหตุของอุปกรณ์การบํารุงรักษาและทดสอบสวิทช์ตัดความดันสูงเป็นประจําก็สําคัญเช่นกัน เพื่อให้แน่ใจว่ามันทํางานอย่างถูกต้องและปลอดภัยในการใช้งาน
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
