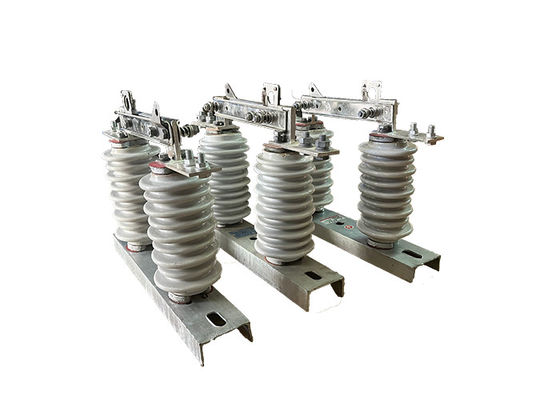

เครื่องปรับเปลี่ยนความดันสูง AC Hook Stick Disconnect Switch สําหรับ Substation Electrical Isolator เครื่องปรับเปลี่ยนการตัดความดันแบบตั้งตั้ง
คําอธิบายสินค้า:
เครื่องแยกไฟฟ้าความดันสูง เป็นสวิตช์ไฟฟ้าที่ออกแบบเพื่อแยกส่วนหนึ่งของเครือข่ายไฟฟ้าหรือระบบจากส่วนที่เหลือของระบบเพื่อการบํารุงรักษาหรือซ่อมแซมปกติใช้ในระบบส่งและกระจายไฟฟ้าความแรงสูง.
สวิตช์ถูกออกแบบมาเพื่อเปิดและปิดภายใต้สภาพปกติหรือผิดปกติ เช่น ความผิดพลาดหรือการเคลื่อนไหวเกินแรงมันตัดส่วนของระบบจากส่วนที่เหลือของเครือข่าย, ป้องกันการไหลของไฟฟ้าไปยังส่วนที่
สวิทช์ตัดความดันสูงถูกออกแบบให้ทํางานในความดันระหว่าง 600 โวลต์ และ 765,000 โวลต์ และสามารถทํางานด้วยมือหรืออัตโนมัติได้ปกติจะติดตั้งไว้ในสถานีไฟฟ้าย่อย หรือบนเสาไฟฟ้าและเป็นองค์ประกอบสําคัญของระบบไฟฟ้า
ปฏิบัติการ:
หน้าที่หลักของเครื่องแยกไฟฟ้าความดันสูง คือการจัดหาความโดดเดี่ยวทางไฟฟ้าระหว่างสายนําไฟฟ้าความดันสูง AC และโครงสร้างรองรับและรองรับน้ําหนักของตัวนํามันถูกออกแบบมาเพื่อทนต่อระดับความแรงดันและกระแสไฟฟ้าที่สูง และมักถูกทําจากวัสดุที่ทนต่อการบิดไฟฟ้าและการกัดกรองเช่น โปรเซลีนหรือพอลิมเลอร์.
การดําเนินการ:
1 การเตรียม:ก่อนใช้สวิทช์ วงจรควรถูกตัดพลังงาน และติดพื้นอย่างถูกต้อง เพื่อป้องกันอันตรายทางไฟฟ้า
2 ปิดสวิทช์:เพื่อปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะไกลมือสวิตช์ หรือการควบคุมเลเวอร์ไปยังตําแหน่งปิดทําให้กระแสไฟฟ้าไหลผ่านวงจร.
3 เปิดสวิทช์:เพื่อเปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะไกลที่มือสวิตช์หรือเลเวอร์ควบคุมไปยังตําแหน่งเปิดสะบัดการไหลของกระแสของปัจจุบัน.
4 การจัดการ Arc:เมื่อสวิทช์ถูกเปิดขึ้น สายไฟฟ้าอาจเกิดขึ้นระหว่างการติดต่อ ซึ่งอาจเป็นอันตรายและทําให้เกิดความเสียหายต่อสวิทช์สวิทช์สามารถติดตั้งอุปกรณ์ เช่น ช่องลอยโค้งหรือโค้งลอย.
5 ความปลอดภัยผู้ประกอบการของสวิทช์ตัดไฟฟ้าแรงสูง ต้องปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม เพื่อป้องกันอันตรายทางไฟฟ้าและปฏิบัติตามขั้นตอนล็อค / แท็กออก.
สภาพ:
1ความสูงสูงสุดสําหรับการติดตั้งไม่ควรเกิน 1000 เมตร
2อุณหภูมิอากาศรอบตัวไม่ควรเกิน +40'C และในพื้นที่ทั่วไปไม่ควรลดต่ํากว่า -30'C ในพื้นที่พาราโมสไม่ควรลดต่ํากว่า -40'C
3ความดันลมไม่ควรเกิน 700Pa ซึ่งตรงกับความเร็วลม 34m/s
4. เครื่องแยกต้องทนต่อแผ่นดินไหวที่แรงสูงถึง 8 องศา
5.เครื่องแยกต้องติดตั้งในสถานที่ที่ไม่มีการสั่นสะเทือนที่รุนแรงบ่อย ๆ
6สําหรับเครื่องแยกประเภทธรรมดา ควรเก็บไว้ห่างจากก๊าซ, ควัน, การฝังเคมี, หมอกสเปรย์เกลือ, ฝุ่นและวัสดุที่ระเบิดและเกรี้ยวอื่น ๆ ที่อาจส่งผลกระทบอย่างร้ายแรงต่อความสามารถในการแยกและการนําของตัวแยก.
7เครื่องแยกชนิดกันมลพิษเหมาะสําหรับใช้ในพื้นที่การนําไฟที่สกปรกมาก แต่ไม่ควรติดตั้งในพื้นที่ที่มีวัสดุระเบิดหรือเป็นสาเหตุไฟ
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
