คําอธิบายสินค้า:

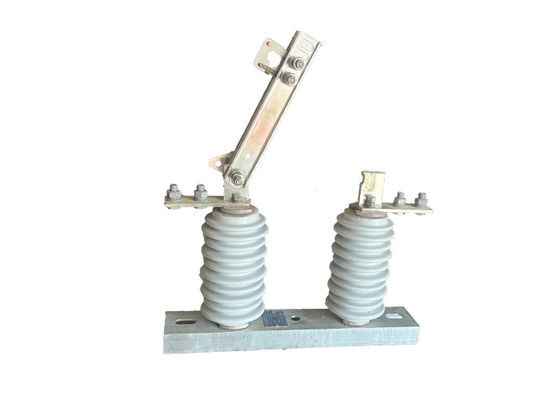

เครื่องแยกไฟฟ้าระดับความดันสูง เป็นสวิตช์ไฟฟ้าที่ใช้ในการแยกวงจรระดับความดันสูงแบบเฟสเดียวจากแหล่งพลังงานของมันปกติใช้ในระบบกระจายพลังงาน เพื่อให้มีวิธีการที่ปลอดภัยในการตัดพลังงานออกจากส่วนเฉพาะของวงจรเพื่อการบํารุงรักษาหรือซ่อมแซม.สวิทช์โดยทั่วไปประกอบด้วยชุดของติดต่อที่สามารถเปิดหรือปิดด้วยมือหรืออัตโนมัติ, ขึ้นอยู่กับการใช้งาน. เมื่อสวิทช์อยู่ในตําแหน่งปิด,กระแสไฟฟ้าสามารถไหลผ่านวงจรและเมื่อสวิทช์เปิด วงจรถูกตัดจากแหล่งพลังงาน
เครื่องสวิทช์แยกส่วนตัวโดยทั่วไปมีชุดติดต่อที่สามารถทํางานด้วยมือหรืออัตโนมัติ ขึ้นอยู่กับการใช้งานและความต้องการระบบเฉพาะเจาะจงโดยเปิดหรือปิดการติดต่อเหล่านี้, สวิตช์ควบคุมการไหลของกระแสในวงจร เมื่อสวิตช์ปิดวงจรเชื่อมต่อกับแหล่งพลังงาน, ทําให้กระแสไหล. ในทางกลับกันเมื่อสวิตช์เปิด,วงจรถูกตัดจากแหล่งพลังงานทําให้การไหลผ่านของกระแสไฟฟ้า
ข้อดี:
1โครงสร้างง่าย: สวิตช์แยกออกแบบด้วยโครงสร้างตรงไปตรงมา ทําให้เข้าใจและใช้งานง่าย
การบํารุงรักษาที่ต่ํา: เนื่องจากการออกแบบและการก่อสร้างของสวิทช์แยกแยก ต้องการการบํารุงรักษาอย่างน้อย ลดความจําเป็นในการตรวจสอบและซ่อมบํารุงบ่อย
2ความเป็นเส้นตรงในการตัดและปิดสูง: สวิตช์แยกมีความเป็นเส้นตรงในการตัดและปิดที่ดีเยี่ยม, รับประกันการทํางานที่เรียบร้อยและน่าเชื่อถือระหว่างการทํางานการเปลี่ยน
3ความน่าเชื่อถือสูง: สวิตช์ถูกสร้างขึ้นเพื่อให้การทํางานที่น่าเชื่อถือ, ลดความเสี่ยงของการทํางานผิดปกติหรือความล้มเหลวระหว่างการทํางาน.
4.เปรียบเทียบได้กับมาตรฐานสากล: เครื่องปรับระบายความหนาวลําดับ GW9-12 ((W) ตอบรับหรือเกินระดับของผลิตภัณฑ์ที่คล้ายกันทั้งในประเทศและต่างประเทศการประกันความเหมาะสมและความสามารถในการแข่งขันในตลาด.
โครงสร้าง:
1.Porcelain Insulator Body: ร่างประกอบประกอบเป็นองค์ประกอบหลักของตัวประกอบประกอบ และมักถูกทําจากโพรเซลีนความแข็งแรงสูงมันถูกออกแบบมาเพื่อให้อุปกรณ์กันไฟฟ้าระหว่างตัวนําและโครงสร้างรองรับและถูกพิมพ์ให้เป็นรูปร่างและขนาดที่ต้องการ
2อะไหล่ปลายโลหะ: อุปกรณ์อะไหล่ปลายโลหะติดกับร่างกายของไอโซเลเตอร์และให้ช่องทางในการเชื่อมต่อไอโซเลเตอร์กับสายประสานและโครงสร้างรองรับปกติจะทําจากเหล็กกระปุก หรือวัสดุที่ทนทานต่อการกัดกร่อนอื่น ๆ, และสามารถถูกออกแบบด้วยลักษณะพิเศษ เช่น แปลงหรือผูกลูกและซ็อต เพื่อการติดตั้งง่าย
3สารประกอบปิด: สารประกอบปิดใช้ในการปิดต่อระหว่างร่างกายของไอโซเลเตอร์และเครื่องประกอบปลายโลหะ, ป้องกันความชื้นและสารปนเปื้อนจากการเข้าสู่ภายในของไอโซเลเตอร์
4อุปกรณ์: อุปกรณ์ เช่น โบลท์, แมลง, และเครื่องล้างใช้ในการติดตั้งอุปกรณ์ติดต่อปลายโลหะกับร่างกายของไอโซเลเตอร์และโครงสร้างรองรับ.
หมวกปรับ: หมวกปรับใช้เพื่อปกป้องเครื่องปรับปลายโลหะจากการกัดและความเสียหาย และอาจทําจากพลาสติกหรือวัสดุอื่น ๆ
5คุณสมบัติเพิ่มเติม: ขึ้นอยู่กับการใช้งานเฉพาะเจาะจง, โปรเซลินไฟฟ้าระงับความดันสูงสามารถออกแบบด้วยคุณสมบัติเพิ่มเติมเช่นอุปกรณ์ป้องกัน,และสวิทช์โลก เพื่อปรับปรุงผลงานและความปลอดภัย.
คําแนะนําความปลอดภัย:
1.ดําเนินการทดสอบและบํารุงรักษาแบบประจําในการทํางานของสวิทช์ เพื่อให้แน่ใจว่ามันทํางานอย่างถูกต้องและตรวจสอบความร้อนหรือสั่นสะเทือนที่ผิดปกติ.
2.ดําเนินการล็อค / แท็กออก ก่อนดําเนินงานบํารุงรักษาหรือซ่อมแซมสวิทช์ขั้นตอนนี้เกี่ยวข้องกับการล็อคและการติดป้ายสวิทช์เพื่อป้องกันการใช้พลังงานโดยอุบัติเหตุขณะที่การทํางานถูกดําเนินการ, ส่งเสริมความปลอดภัย
3.ให้การฝึกอบรมที่เหมาะสมกับบุคลากรที่จะใช้งานหรือทํางานบนสวิตช์ การฝึกอบรมควรครอบคลุมวิธีการจัดการ, การใช้งานและการบํารุงรักษาที่เหมาะสมรวมถึงความเสี่ยงที่เป็นไปได้ที่เกี่ยวข้องกับการเปลี่ยน.
4.ดําเนินระบบการจัดการความปลอดภัยที่ครบถ้วน ซึ่งรวมถึงการตรวจสอบความปลอดภัยเป็นประจํา การประเมินอันตราย และการรายงานอุบัติเหตุแนวทางการป้องกันความปลอดภัยนี้ช่วยระบุและแก้ไขความเสี่ยงที่เป็นไปได้ ก่อนที่มันจะส่งผลให้เกิดอุบัติเหตุหรือบาดเจ็บ.
5.ให้แน่ใจว่ามีระบบระบายอากาศและการเย็นที่เหมาะสมสําหรับสวิทช์แยกความดันสูงที่ตั้งอยู่ในพื้นที่ปิดหรือจํากัดการ ปรับ อากาศ ให้ เหมาะสม ช่วย ให้ ความ ร้อน หาย ออก และ ป้องกัน ให้ เครื่อง เปลี่ยน อากาศ ไม่ ร้อน มากซึ่งอาจทําให้เกิดการทํางานผิดปกติ หรือแม้กระทั่งไฟไหม้
สภาพ:
1ความสูงไม่เกิน 1000 เมตร
2.อุณหภูมิอากาศรอบตัว: สูงสุด + 40'C ;ขั้นต่ํา:พื้นที่ทั่วไป -30'C, Paramos -40 C
3ความดันลมไม่เกิน 700Pa ((ตรงกับความเร็วลม 34m/s)
4ความแรงของแผ่นดินไหวไม่เกิน 8 องศา
5.สถานการณ์การทํางานไม่มีการสั่นสะเทือนอย่างรุนแรงบ่อย
6สถานที่ติดตั้งของประเภทประจําประเภทของไอโซเลเตอร์ควรเก็บไว้ห่างจากก๊าซ, ควันสารเคมีฝัง, เคลือบเกลือ-หมอก, ฝุ่น
และวัสดุระเบิดและสกัดอื่น ๆ ที่ส่งผลกระทบอย่างร้ายแรงต่อความสามารถในการแยกและการนําของตัวแยก
7.ประเภทประกอบการป้องกันมลพิษใช้กับพื้นที่การนําสกปรกที่รุนแรง อย่างไรก็ตามมันไม่ควรจะเป็นสารระเบิดและสารที่ทําให้เกิดไฟ
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
