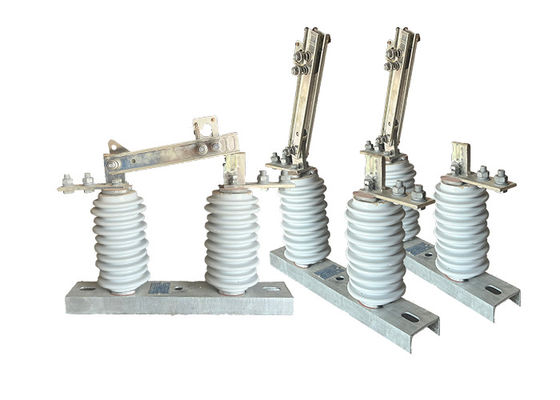

สวิทช์ตัดต่อกลางแจ้งแบบพกพา 1 ต้น ความปลอดภัยทํางาน AC Power 1000A สวิทช์ตัดต่อกลุ่มตั้ง
คําอธิบายสินค้า:
เครื่องแยกไฟฟ้าความดันสูง หรือที่เรียกว่า สวิตช์ตัดสาย หรือสวิตช์แยกไฟฟ้า เป็นส่วนประกอบที่สําคัญในระบบพลังงานความดันสูงใช้เพื่อตัดหรือแยกส่วนเฉพาะของวงจรไฟฟ้าจากแหล่งพลังงานของมัน.
หน้าที่หลักของเครื่องแยกไฟฟ้าแรงสูง คือการทําลายวงจรไฟฟ้าโดยทางกายภาพ โดยสร้างการแยกระหว่างอุปกรณ์และแหล่งพลังงานการตัดต่อและการแยกแยกนี้ทําให้พนักงานบํารุงรักษาทํางานอย่างปลอดภัยบนอุปกรณ์โดยไม่ต้องเสี่ยงการกระแทกไฟฟ้า.
ไม่เหมือนกับเครื่องตัดวงจรระยะว่าง เครื่องแยกไฟฟ้าความดันสูง ไม่สามารถดับวงจร arc ได้มันไม่ได้ถูกออกแบบมาเพื่อตัดหรือดับวงจรไฟฟ้าที่อาจเกิดขึ้นระหว่างการสลับวงจรหรือภาวะผิดปกติ.
ในระบบพลังงานความดันสูง เครื่องแยกไฟฟ้าความดันสูงมักถูกประสานงานกับเครื่องตัดวงจรระยะว่างเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ในขณะที่เครื่องแยกแยกใช้งานเพื่อแยกวงจรและแสดงการแยกแยกทางสายตา
เครื่องแยกไฟฟ้าแรงสูงมีบทบาทสําคัญในการรับประกันความปลอดภัยของพนักงานบํารุงรักษาเครื่องแยกแยกถูกใช้เพื่อเปิดวงจรและสร้างช่องว่างอากาศที่เห็นได้การกระทํานี้ยืนยันว่าอุปกรณ์ถูกตัดพลังงานและปลอดภัยสําหรับกิจกรรมการบํารุงรักษา
ลักษณะ:
1.ความดันสูง: สวิทช์แยกความดันสูงถูกออกแบบมาเพื่อทนความดันสูง โดยทั่วไปจะตั้งแต่หลายพันโวลต์ถึงหลายแสนโวลต์
2การสร้างที่แข็งแกร่ง: สวิตช์ไอโซเลเตอร์ความดันสูงมักถูกทําจากวัสดุที่ทนทานต่อไฟฟ้า, การกัดกรอง และรูปแบบอื่น ๆ ของความเสียหาย เช่น หม้อโปรเซลีนหรือพอลิมเมอร์.
3.Arc Chutes: เครื่องสวิทช์แยกความดันสูงหลายเครื่องถูกออกแบบด้วย arc chutes ซึ่งช่วยในการระบายความร้อนที่เกิดจากไฟฟ้าและป้องกันความเสียหายของสวิทช์
4.สวิตช์โลก: สวิตช์แยกความดันสูงบางส่วนมีสวิตช์โลก ซึ่งให้ความปลอดภัยเพิ่มเติมโดยการติดพื้นที่ส่วนแยกของวงจร
5กลไกล็อค: เพื่อป้องกันการปิดสวิทช์โดยอุบัติเหตุระหว่างการทํางานบํารุงรักษาสวิทช์แยกความแรงสูงหลายตัวมีกลไกล็อคกันกันที่ป้องกันการปิดสวิทช์จนกว่าจะปฏิบัติตามขั้นตอนความปลอดภัยทั้งหมด.
6ตัวชี้วัดทางสายตา: สวิทช์แยกความดันสูงอาจมีตัวชี้วัดทางสายตา เช่น ไฟหรือธงที่แสดงให้เห็นอย่างชัดเจนว่าสวิทช์อยู่ในตําแหน่งเปิดหรือปิด.
การใช้งาน:
1.เครือข่ายไฟฟ้า: สวิตช์แยกตั้งความดันสูงบนหัวเป็นองค์ประกอบที่สําคัญในเครือข่ายไฟฟ้า โดยใช้ในการแยกส่วนของสายส่งเพื่อบํารุงรักษาหรือซ่อมแซมนี่ช่วยให้เครือข่ายไฟฟ้ายังคงใช้งานได้ และมีความน่าเชื่อถือ, แม้กระทั่งระหว่างการบํารุงรักษาหรือการซ่อมแซม
2.สถานีไฟฟ้า: สวิทช์แยกตั้งแรงดันสูงบนตัวยังถูกใช้กันทั่วไปในสถานีไฟฟ้าที่ใช้ในการแยกตัวแปลงแต่ละตัวหรืออุปกรณ์อื่น ๆ เพื่อบํารุงรักษาหรือซ่อมแซม.สิ่งนี้ช่วยให้แน่ใจว่า สถานีไฟฟ้าย่อยยังคงทํางานและมีความน่าเชื่อถือ แม้กระทั่งในระหว่างการบํารุงรักษาหรือการซ่อมแซม
3ระบบพลังงานที่สามารถปรับปรุงได้: เครื่องปรับปรุงความดันสูงแบบตั้งตั้งบนหัวเพื่อแยกส่วนของสายส่งเพื่อบํารุงรักษาหรือซ่อมแซมซึ่งช่วยให้ระบบพลังงานที่เกิดจากแหล่งที่นวัตกรรมใหม่ยังคงใช้งานได้ และมีความน่าเชื่อถือ แม้กระทั่งในระหว่างการบํารุงรักษาหรือซ่อมแซม
การดําเนินการ:
1ตัวชี้วัดทางสายตา: สวิตช์ตัดสายไฟฟ้าแรงสูงอาจมีตัวชี้วัดทางสายตา เช่น ตัวชี้วัดตําแหน่งหรือไฟสภาพ เพื่อให้เห็นได้ชัดสถานะของสวิตช์ (เปิดหรือปิด)ตัวชี้วัด เหล่า นี้ ช่วย ผู้ ใช้ บริการ ให้ รู้ จัก ตําแหน่ง ของ สวิตช์ ได้ อย่าง รวดเร็ว และ หลีก เลี่ยง การ ติด พบ กับ วงจร ที่ มี พลัง.
2กลไกล็อค: สวิทช์ตัดต่อความดันสูงบางเครื่องมีกลไกล็อคที่ป้องกันการเปิดหรือปิดสวิทช์ภายใต้สภาพบางอย่าง เช่นสวิตช์อาจมีล็อคไฟฟ้าหรือเครื่องจักรกลที่ต้องการให้วงจรถูกตัดพลังงาน ก่อนที่สวิตช์จะทํางานเพิ่มความปลอดภัย
3การทํางานไกล: สวิตช์ตัดต่อความแรงดันสูงสามารถทํางานไกลโดยใช้ระบบควบคุมหรืออุปกรณ์ การทํางานไกลทําให้ความต้องการของบุคลากรที่อยู่ใกล้ชิดกับสวิตช์น้อยลง,การลดความเสี่ยงของอันตรายทางไฟฟ้าและการปรับปรุงประสิทธิภาพการดําเนินงาน
4ความทนทานต่อสิ่งแวดล้อม: สวิตช์ตัดต่อความแรงสูงมักถูกออกแบบมาเพื่อทนต่อสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิสูง, ความชื้น และสภาพแวดล้อมที่รุนแรงมันอาจมีอุปกรณ์ปิดที่แข็งแรง, สารประปาและเคลือบ เพื่อรับประกันการทํางานที่น่าเชื่อถือและอายุยืนในสภาพแวดล้อมที่ท้าทาย
5การตรวจสอบและแสดงความผิดพลาด: สวิทช์ตัดความแรงสูงที่ก้าวหน้าอาจรวมกลไกการตรวจสอบและแสดงความผิดพลาด ระบบเหล่านี้สามารถตรวจสอบสภาพผิดปกติในวงจรเช่นการกระจายไฟฟ้าเกินขั้นตอน หรือการตัดวงจรสั้น, และให้สัญญาณเตือนทางสายตาหรือเสียง เพื่อเตือนผู้ประกอบการเกี่ยวกับปัญหาที่เป็นไปได้, สะดวกในการกระทําอย่างรวดเร็วและลดความเสียหายให้น้อยที่สุด
สภาพ:
1.ความสูงสูงสุดในพื้นที่ที่กําหนดไม่ได้เกิน 1000 เมตรเหนือระดับน้ําทะเล การจํากัดความสูงนี้มีความสําคัญสําหรับการติดตั้งและการใช้งานของอุปกรณ์
2อุณหภูมิอากาศรอบตัวมีขีดจํากัดบางอย่าง อุณหภูมิสูงสุดไม่ควรเกิน +40 °C และอุณหภูมิต่ําสุดสามารถแตกต่างกันขึ้นอยู่กับพื้นที่เฉพาะเจาะจง ในพื้นที่ทั่วไปอุณหภูมิขั้นต่ําไม่ควรลดต่ํากว่า -30 °Cในพื้นที่ปารามอส อุณหภูมิไม่ควรลดต่ํากว่า -40 องศาเซลเซียส
3ความดันลมไม่ควรเกิน 700 ปาสกัล (Pa) ซึ่งตรงกับความเร็วลมประมาณ 34 เมตรต่อวินาทีขีดจํากัดนี้ทําให้อุปกรณ์สามารถทนแรงจากลมได้ โดยไม่ทําให้การทํางานหรือความสมบูรณ์แบบของโครงสร้าง.
4ความเข้มแข็งของแผ่นดินไหวไม่ควรเกิน 8 องศา นี่คือความเข้มแข็งสูงสุดของกิจกรรมแผ่นดินไหวที่อุปกรณ์สามารถทนได้โดยไม่เสียหายระดับเฉพาะที่ใช้ในการวัดความแรงของแผ่นดินไหว อาจขึ้นอยู่กับภูมิภาคหรือประเทศ.
5สภาพแวดล้อมการทํางานควรเป็นอิสระจากการสั่นสะเทือนที่รุนแรงบ่อย ข้อจําเป็นนี้จะทําให้อุปกรณ์ยังคงมั่นคงและใช้งานในสภาพการทํางานปกติความสั่นสะเทือนที่มากเกินไปอาจส่งผลกระทบต่อผลงานและอายุการใช้งานของตัวแยก.
6.เครื่องแยกประเภทธรรมดา ควรติดตั้งในสถานที่ที่เก็บไว้ห่างจากก๊าซ, ควันควัน, การฝังเคมี, หมอกสเปรย์เกลือ, ฝุ่น และสารระเบิดหรือเป็นสารสกัดอื่น ๆวัสดุเหล่านี้สามารถมีผลกระทบที่เสียหายต่อความสามารถในการแยกและการนําของตัวแยกซึ่งอาจทําให้การทํางานและความปลอดภัยของมันเสี่ยง
7เครื่องแยกชนิดกันมลพิษถูกออกแบบให้ใช้ในพื้นที่ที่มีมลพิษหนักไม่ควรมีสารระเบิดหรือวัสดุที่อาจทําให้เกิดไฟความต้องการนี้ทําให้มั่นใจว่าเครื่องแยกยังคงปลอดภัยและทํางาน แม้ว่าสภาพแวดล้อมที่ท้าทาย
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
