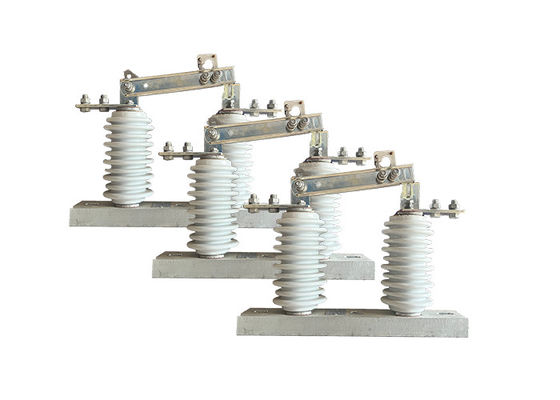

12kV 630A Loadbuster ติดต่อสวิทช์ ใช้งานง่าย ภายนอกใช้ HV ไฟฟ้าแยกตัว ความสูงสูงสูงสุด 1000 เมตร

12kV 630A Loadbuster ติดต่อสวิทช์ ใช้งานง่าย ภายนอกใช้ HV ไฟฟ้าแยกตัว ความสูงสูงสูงสุด 1000 เมตร

คําอธิบายสินค้า:

เครื่องแยกไฟฟ้าความดันสูง (High Voltage Electrical Isolator) เป็นชนิดของสวิทช์ไฟฟ้าที่ใช้ในระบบพลังงาน เพื่อแยกวงจรจากส่วนที่เหลือของระบบเพื่อการบํารุงรักษาหรือความปลอดภัยคําว่า "ตั้ง" หมายถึงทิศทางของตัวแยก, ซึ่งติดตั้งตั้งตั้งบนโครงสร้างรองรับ

เครื่องแยกไฟฟ้าความดันสูงถูกใช้ทั่วไปในระบบส่งและกระจายไฟฟ้าความดันสูง เพื่อแยกส่วนของเครือข่ายสําหรับงานบํารุงรักษาหรือซ่อมแซมมันถูกออกแบบมาเพื่อรับมือกับความกระชับกําลังสูงและกระแสไฟฟ้า และมักถูกติดตั้งในสถานที่กลางแจ้ง.

เครื่องแยกไฟฟ้าความดันสูง ประกอบด้วยชุดของติดต่อที่ตั้งและเคลื่อนที่ที่แยกกันด้วยช่องว่างอากาศ เมื่อตัวแยกอยู่ในตําแหน่งปิดติดต่อกัน, ทําให้กระแสกระแสผ่านวงจร เมื่อแยกแยกเปิด, ติดต่อจะแยกการตัดการไหลของกระแสผ่านวงจรและแยกมันจากส่วนที่เหลือของระบบ.

เครื่องแยกไฟฟ้าความดันสูง เป็นองค์ประกอบสําคัญของระบบพลังงาน ความปลอดภัยและความน่าเชื่อถือ และถูกออกแบบให้ทํางานในสภาพแวดล้อมที่หลากหลายพวกเขามักต้องผ่านการทดสอบและการรับรองอย่างเข้มงวด เพื่อให้แน่ใจว่าพวกเขาตอบสนองกับมาตรฐานของอุตสาหกรรมสําหรับผลงานและความปลอดภัย.

การใช้งาน:

1การแยกวงจร: เครื่องแยกวงจรไฟฟ้าแรงดันสูงถูกใช้เป็นหลักในการแยกส่วนของระบบพลังงานสําหรับงานบํารุงรักษาหรือซ่อมแซมทําให้พนักงานสามารถทํางานอย่างปลอดภัยบนวงจรแยกโดยไม่ต้องเสี่ยงการกระแทกไฟฟ้าหรืออันตรายไฟฟ้าอื่น ๆ.

2ความปลอดภัย: เครื่องแยกไฟฟ้าความดันสูงยังถูกใช้เป็นอุปกรณ์ความปลอดภัยเพื่อปกป้องคนงานและประชาชนจากอันตรายทางไฟฟ้าเครื่องแยกไฟฟ้าความดันสูงป้องกันการสัมผัสโดยอุบัติเหตุกับส่วนที่ใช้ไฟฟ้าในระบบและลดความเสี่ยงของการเกิดอุบัติเหตุไฟฟ้า.

3การป้องกันความผิดพลาด: เครื่องแยกไฟฟ้าความดันสูงยังสามารถใช้เพื่อป้องกันระบบพลังงานจากความผิดพลาด เช่น การตัดสายสั้นและการอ้วนเครื่องแยกไฟฟ้าความดันสูงป้องกันความผิดพลาดจากการแพร่กระจายไปยังส่วนอื่น ๆ ของระบบและทําให้เกิดความเสียหายต่อ.

4.สวิตชิ่ง: เครื่องแยกไฟฟ้าแรงดันสูงสามารถใช้เป็นอุปกรณ์สวิตชิ่งเพื่อควบคุมการไหลของพลังงานในระบบ โดยการเปิดหรือปิดตัวแยกการไหลของพลังงานสามารถนําไปยังส่วนต่าง ๆ ของระบบตามความต้องการ.

5การทดสอบ: เครื่องแยกไฟฟ้าความดันสูงยังสามารถใช้เพื่อการทดสอบ เช่น การวัดความดันหรือกระแสในวงจร หรือการทดสอบผลงานของส่วนประกอบอื่น ๆ ในระบบ.

ลักษณะ:

1.ความดันสูง: สวิทช์แยกความดันสูงถูกออกแบบมาเพื่อทนความดันสูง โดยทั่วไปตั้งแต่หลายพันโวลต์ถึงหลายแสนโวลต์

2การสร้างที่แข็งแกร่ง: สวิตช์แยกความดันสูงมักถูกทําจากวัสดุที่ทนทานต่อไฟฟ้า, การกัดกรอง และรูปแบบอื่น ๆ ของความเสียหาย เช่น หม้อโปรเซลีนหรือพอลิมเมอร์.

3.Arc Chutes: เครื่องสวิทช์แยกความดันสูงหลายเครื่องถูกออกแบบด้วย arc chutes ซึ่งช่วยในการระบายความร้อนที่เกิดจากไฟฟ้าและป้องกันความเสียหายของสวิทช์

4.สวิตช์โลก: สวิตช์แยกความดันสูงบางส่วนมีสวิตช์โลก ซึ่งให้ความปลอดภัยเพิ่มเติมโดยการติดพื้นที่ส่วนแยกของวงจร

5กลไกล็อค: เพื่อป้องกันการปิดสวิทช์โดยอุบัติเหตุระหว่างการทํางานบํารุงรักษาสวิทช์แยกความแรงสูงหลายตัวมีกลไกล็อคกันกันที่ป้องกันการปิดสวิทช์จนกว่าจะปฏิบัติตามขั้นตอนความปลอดภัยทั้งหมด.

6ตัวชี้วัดทางสายตา: สวิทช์แยกความดันสูงอาจมีตัวชี้วัดทางสายตา เช่น ไฟหรือธงที่แสดงให้เห็นอย่างชัดเจนว่าสวิทช์อยู่ในตําแหน่งเปิดหรือปิด.

โครงสร้าง:

1.Porcelain Insulator Body: ร่างประกอบประกอบเป็นองค์ประกอบหลักของตัวประกอบประกอบ และมักถูกทําจาก Porcelain ที่มีความแข็งแรงสูงมันถูกออกแบบมาเพื่อให้อุปกรณ์กันไฟฟ้าระหว่างตัวนําและโครงสร้างรองรับและถูกพิมพ์ให้เป็นรูปร่างและขนาดที่ต้องการ

2อะไหล่ปลายโลหะ: อุปกรณ์อะไหล่ปลายโลหะติดกับร่างกายของไอโซเลเตอร์และให้ช่องทางในการเชื่อมต่อไอโซเลเตอร์กับสายประสานและโครงสร้างรองรับปกติจะทําจากเหล็กกระปุก หรือวัสดุที่ทนทานต่อการกัดกร่อนอื่น ๆ, และสามารถถูกออกแบบด้วยลักษณะพิเศษ เช่น แปลงหรือผูกลูกและซ็อต เพื่อการติดตั้งง่าย

3สารประกอบปิด: สารประกอบปิดใช้ในการปิดต่อระหว่างร่างกายของไอโซเลเตอร์และเครื่องประกอบปลายโลหะ, ป้องกันความชื้นและสารปนเปื้อนจากการเข้าสู่ภายในของไอโซเลเตอร์

4อุปกรณ์: อุปกรณ์ เช่น โบลท์, แมลง, และเครื่องล้างใช้ในการติดตั้งอุปกรณ์ประกอบปลายโลหะกับร่างกายของไอโซเลเตอร์และโครงสร้างรองรับ.

หมวกปรับ: หมวกปรับใช้เพื่อปกป้องเครื่องปรับปลายโลหะจากการกัดและความเสียหาย และอาจทําจากพลาสติกหรือวัสดุอื่น ๆ

5คุณสมบัติเพิ่มเติม: ขึ้นอยู่กับการใช้งานเฉพาะเจาะจง, โปรเซลินไฟฟ้าระงับความดันสูงสามารถออกแบบด้วยคุณสมบัติเพิ่มเติมเช่นอุปกรณ์ป้องกัน,และสวิทช์โลก เพื่อปรับปรุงผลงานและความปลอดภัย.

สภาพ:

1.ความสูงสูงสุดในพื้นที่ที่กําหนดไม่ได้เกิน 1000 เมตรเหนือระดับน้ําทะเล การจํากัดความสูงนี้มีความสําคัญสําหรับการติดตั้งและการใช้งานของอุปกรณ์

2อุณหภูมิอากาศรอบตัวมีขีดจํากัดบางอย่าง อุณหภูมิสูงสุดไม่ควรเกิน +40 °C และอุณหภูมิต่ําสุดสามารถแตกต่างกันขึ้นอยู่กับพื้นที่เฉพาะเจาะจง ในพื้นที่ทั่วไปอุณหภูมิขั้นต่ําไม่ควรลดต่ํากว่า -30 °Cในพื้นที่ปารามอส อุณหภูมิไม่ควรลดต่ํากว่า -40 องศาเซลเซียส

3ความดันลมไม่ควรเกิน 700 ปาสกัล (Pa) ซึ่งตรงกับความเร็วลมประมาณ 34 เมตรต่อวินาทีขีดจํากัดนี้ทําให้อุปกรณ์สามารถทนแรงจากลมได้ โดยไม่ทําให้การทํางานหรือความสมบูรณ์แบบของโครงสร้าง.

4ความเข้มแข็งของแผ่นดินไหวไม่ควรเกิน 8 องศา นี่คือความเข้มแข็งสูงสุดของกิจกรรมแผ่นดินไหวที่อุปกรณ์สามารถทนได้โดยไม่เสียหายระดับเฉพาะที่ใช้ในการวัดความแรงของแผ่นดินไหว อาจขึ้นอยู่กับภูมิภาคหรือประเทศ.

5สภาพแวดล้อมการทํางานควรเป็นอิสระจากการสั่นสะเทือนที่รุนแรงบ่อย ข้อจําเป็นนี้จะทําให้อุปกรณ์ยังคงมั่นคงและใช้งานในสภาพการทํางานปกติความสั่นสะเทือนที่มากเกินไปอาจส่งผลกระทบต่อผลงานและอายุการใช้งานของตัวแยก.

6.เครื่องแยกประเภทธรรมดา ควรติดตั้งในสถานที่ที่เก็บไว้ห่างจากก๊าซ, ควัน, การฝังเคมี, ฝุ่นสเปรย์เกลือ, ฝุ่น และสารระเบิดหรือเป็นอาหารอื่น ๆวัสดุเหล่านี้สามารถมีผลกระทบที่เสียหายต่อความสามารถในการแยกและการนําของตัวแยกซึ่งอาจทําให้การทํางานและความปลอดภัยของมันเสี่ยง

7เครื่องแยกชนิดกันมลพิษถูกออกแบบให้ใช้ในพื้นที่ที่มีมลพิษหนักไม่ควรมีสารระเบิดหรือวัสดุที่อาจทําให้เกิดไฟความต้องการนี้ทําให้มั่นใจว่าเครื่องแยกยังคงปลอดภัยและทํางาน แม้ว่าสภาพแวดล้อมที่ท้าทาย

ปริมาตรเทคนิค:
