สามเฟส Vcb นอก AC อัตโนมัติแอกระบายวงจรสกัดสแตนเลส
คําอธิบายสินค้า:

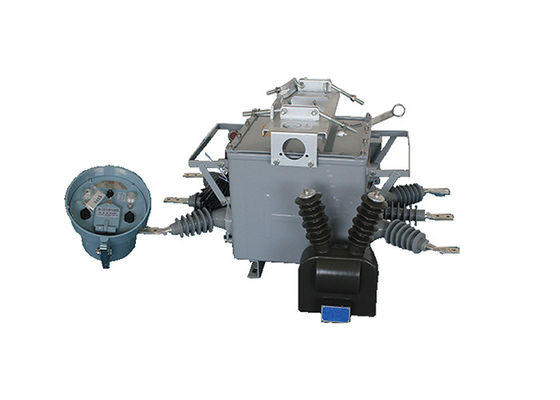

เครื่องตัดวงจรอัตโนมัติ ZW20-12(F) ได้ถูกออกแบบมาโดยเฉพาะเจาะจงเพื่อใช้ในภายนอกในเครือข่ายกระจายไฟฟ้า 10 kV ในชนบทและเมืองมันสามารถจัดการกับกรณีต่าง ๆ เช่นกระแสแรงฝน, กระแสการอุดหนุน และกระแสการตัดสั้น
เครื่องตัดวงจรมีโครงสร้างกล่องสามเฟสทั่วไป ซึ่งรวมถึงองค์ประกอบสําคัญ เช่น กลไกการทํางาน, วงจรนําไฟ, ระบบกันหนาว, ธาตุประปา, และเปลือก.ส่วนประกอบเหล่านี้ทํางานให้สอดคล้องกัน เพื่อให้การทํางานที่มีประสิทธิภาพและปลอดภัยของเครื่องตัดวงจร.
เพื่อเพิ่มความสามารถในการควบคุมและติดตามอีกต่อไป เครื่องตัดไฟ ZW20-12 ((F) มีเครื่องปลายทางระยะไกลที่ฉลาดเทอร์มิเนลเหล่านี้สามารถบูรณาการกับแอพลิเคชั่นอัตโนมัติการจําหน่ายสามารถควบคุมระยะไกลและติดตามในเวลาจริงของเครื่องตัดวงจร
นอกจากรุ่น ZW20-12 ((F) แล้ว ยังมีตัวเลือกอีกรุ่นที่เรียกว่า ZW20-12 ((Z)ตัวแปรนี้เป็นเครื่องตัดอากาศอัจฉริยะในภายนอกแบบความดันสูง AC true ที่รวมฟังก์ชันข้อความสั้น GSMฟังก์ชั่นนี้ทําให้การสื่อสารผ่านข้อความข้อความ, ให้เครื่องควบคุมและการสื่อสารเพิ่มเติมสําหรับเครื่องตัด
นอกจากนี้ เครื่องตัดอากาศ ZW20-12 ((F) สามารถนําไปผสมผสานกับตัวควบคุมสวิทช์การแบ่ง เพื่อสร้างระบบตัดอากาศ AC ความดันสูงภายนอกการผสมผสานนี้เพิ่มการทํางานทั่วไปและความหลากหลายของเครื่องตัดวงจร, ให้ความสามารถในการควบคุมและป้องกันที่ครบวงจร
ลักษณะของเครื่องควบคุม:
1. สามารถติดตั้ง 485 / 232 อินเตอร์เฟซการสื่อสาร, หรือผ่านไฟเบอร์ออปติก, การติดตามทางไกลไร้สาย; การปิดการเร่งงาน: เมื่อสวิทช์หนัก
2. การเร่งอัตโนมัติในกรณีที่ล้มเหลวถาวร
3. การควบคุมทางไกล / การปิดมือเร่งกระแทกและล็อคล็อคใหม่: หากผู้ใช้ overhauls เส้นและส่งไฟฟ้า,การเดินทางควรเร่งขึ้น
4.เวลาช้าของสามการปิดใหม่สามารถปรับ
5วงจร tripping ใช้การออกแบบของการต่อต้าน misoperation และมีหน้าที่ป้องกันการกระโดด
6การเคลื่อนไหวของระยะศูนย์อาจล้มเหลวในและนอกโซน
7. การเปิดและปิดรีโมทคอนโทรล ใช้การออกแบบในการป้องกันการใช้งานผิดพลาด
ลักษณะ:
1เครื่องตัดวงจรอัตโนมัติ ZW20-12 ((F) แสดงความสามารถที่แข็งแรงในการทนต่อมลพิษการประกันผลงานที่น่าเชื่อถือ แม้ในสภาพปนเปื้อนนอกจากนี้ มันยังแสดงให้เห็นถึงความทนทานต่ออุณหภูมิสูงและต่ํา ทําให้สามารถทํางานได้ในสภาพแวดล้อมอุณหภูมิที่กว้างขวาง นอกจากนี้ เครื่องตัดวงจรยังไม่มีอันตรายต่อการเผาไหม้หรือระเบิดเพิ่มความปลอดภัยทั่วไป.
2ด้วยโครงสร้างที่ปิดเต็มที่ เครื่องตัดวงจรเต็มไปด้วยก๊าซ SF6 ภายในกล่องทําให้มันเหมาะสําหรับการใช้ในพื้นที่ที่มีอุณหภูมิสูงและความชื้นกล่องปิดป้องกันองค์ประกอบภายในจากองค์ประกอบภายนอก, รับรองผลงานที่ดีที่สุดและอายุยืน
3เครื่องตัดวงจรมีเครื่องแปลงกระแส (CT) ที่ส่งกระแสกระแสไปยังตัวควบคุมที่มีความชํานาญในการวิเคราะห์ข้อมูลให้ความยืดหยุ่นในการตั้งค่าระบบทอร์มิเนลการเชื่อมต่อสามารถเชื่อมต่อได้ง่ายกับซ็อตเทอร์มิเนลที่สอดคล้องกัน ทําให้กระบวนการติดตั้งและบํารุงรักษาที่สะดวกสบาย
4กลไกการทํางานของเครื่องตัดวงจรเป็นนวัตกรรมและเรียบง่าย ส่งผลให้มีขนาดเล็กและการก่อสร้างเบาลดความเสี่ยงของการทํางานผิดปกติหรือล้มเหลวขนาดคอมแพคต์ยังช่วยในการออมพื้นที่ในการติดตั้งและการจัดการง่าย
5กล่องภายนอกของเครื่องตัดวงจรมีตัวชี้วัดที่เห็นได้ชัดสําหรับภาวะ "การเก็บพลังงาน" "เปิด" และ "ปิด" ตัวชี้วัดเหล่านี้ให้สัญญาณภาพที่ชัดเจนทําให้สามารถระบุสถานะการทํางานของเครื่องตัดวงจรได้ง่ายการตอบสนองทางสายตานี้ช่วยเพิ่มประสิทธิภาพการทํางาน และให้การติดตามสถานะของเครื่องตัดวงจรอย่างแม่นยํา
โครงสร้าง:
1อุปกรณ์ป้องกันและติดตามเรเล่ที่ใช้ไมโครคอมพิวเตอร์ เป็นเครื่องควบคุมระบบตัดวงจรมันใช้เทคโนโลยีไมโครคอมพิวเตอร์ที่ทันสมัยเพื่อให้การป้องกันและการติดตามการทํางานรีเลีที่แม่นยําและมีประสิทธิภาพ.
2เครื่องควบคุมถูกออกแบบให้มีความทนทานต่ออากาศอย่างแข็งแกร่ง ทําให้มันสามารถทนต่อสภาพแวดล้อมที่หลากหลายรับประกันการทํางานที่น่าเชื่อถือ แม้ในสภาพแวดล้อมที่ชื้นหรือชื้น.
3.เพื่อสร้างการเชื่อมต่อที่ปลอดภัยและน่าเชื่อถือ เครื่องควบคุมเชื่อมต่อกับตัวสวิทช์โดยใช้เครื่องเชื่อมต่อการบิน เครื่องเชื่อมต่อเหล่านี้ให้ความมั่นคงและความทนทานสูงรับรองการสื่อสารและการทํางานที่เหมาะสมระหว่างตัวควบคุมและสวิตช์.
4เครื่องควบคุมมีความน่าเชื่อถือต่อการเชื่อมต่อที่ดีเยี่ยม ลดความเสี่ยงของการสูญเสียสัญญาณหรือการสับสนให้น้อยที่สุดการรักษาความสมบูรณ์แบบและความแม่นยําของระบบป้องกันและติดตามรีเล.
สภาพแวดล้อม:
1.ความสูง:2000 เมตร
2.อุณหภูมิภายนอก: -30°C~+55°C
อุณหภูมิเฉลี่ยต่อปีสูงสุดคือ 20°C
อุณหภูมิเฉลี่ยวันสูงสุด 30°C
3ความชื้นสัมพัทธ์: 95% ((25 °C)
4ความสามารถทางแผ่นดินไหว: ความเร่งระดับพื้นที่ 0.3g
ความเร่งตั้งบนพื้น 0.15g
ขณะที่ทํางานให้กับคลื่นไซน์สามคลื่น
ปัจจัยความปลอดภัย 167
5ความเข้มข้นของแผ่นดินไหว 7 องศา
6. ความแตกต่างอุณหภูมิวันสูงสุด:25°C
7สถานที่ติดตั้ง: ภายนอก สายฟ้า 10kv จุดกําหนดความรับผิดชอบของผู้ใช้
8.วิธีการก่อดิน: จุดเฉลี่ยไม่สัมผัส, การก่อดินโค้ลกดวงโค้งและการก่อดินแรงต่อต้านต่ํา
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | ปัจจุบันคงทนระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | ปริมาณการเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
ปริมาตรเทคนิคของเครื่องควบคุม:
| เลขลําดับ | ปริมาตร | ข้อมูล | ||||||||
| 1 | ความแรงกดไฟเข้า Woking | AC220V | ||||||||
| 2 | ความถี่ในการทํางาน input | 50Hz | ||||||||
| 3 | ระยะความสับสนของความกระชับกําลังที่อนุญาตสําหรับความกระชับกําลังเข้า | ± 20% | ||||||||
| 4 | การใช้พลังงานทั้งหมดของอุปกรณ์ | < 10W | ||||||||
| 5 | ค่าตัวอย่างของปัจจุบันระยะเข้า | 60-600A | ||||||||
| 6 | ขั้นต่ําการทํางานความดันต่ํา | 10-140 วอลต์ | ||||||||
| 7 | ความผิดพลาดในการเก็บตัวอย่างที่อนุญาตสําหรับค่าการใส่พลังงาน | ± 5% | ||||||||
| 8 | ค่าเวลาการชะลอการป้องกันความเร็วเกิน | 0.1-0.3s | ||||||||
| 9 | ค่าตั้งค่าสําหรับกระแสไฟฟ้าลําดับศูนย์ | 0.2-6A | ||||||||
| 10 | ระยะเวลาการล่าช้าในการดําเนินการติดดิน | 0-1200s | ||||||||
