เครื่องตัดวงจรระยะว่างอัตโนมัติภายนอกแบบสามระยะ ไส้เสา เครื่องตัดวงจรระยะว่างอัตโนมัติ
คําอธิบายสินค้า:

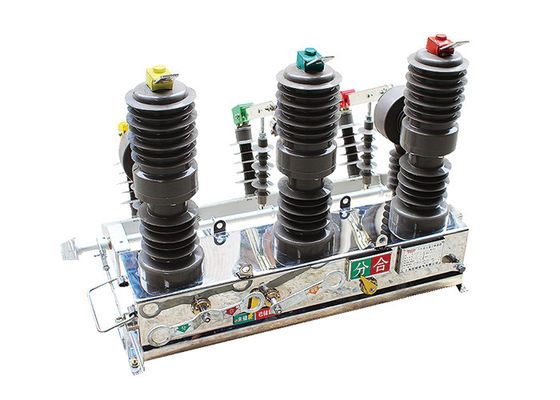

เครื่องตัดวงจรอัตโนมัติ ZW32-12 ถูกออกแบบมาโดยเฉพาะสําหรับสภาพแวดล้อมกลางแจ้งทําให้มันทนต่อสภาพอากาศที่ยากลําบาก เช่น ฝนหนาวและอุณหภูมิที่สูงสุด
มันสามารถทําลายและปิดกระแสแรงฝนได้อย่างมีประสิทธิภาพ กระแสแรงฝนเกิน และกระแสวงจรสั้นในระบบอิเล็กทรอนิกส์การประกันความปลอดภัยและการทํางานอย่างถูกต้องของระบบไฟฟ้า.
นอกจากสับสเตชั่นแล้ว เครื่องตัดวงจรระยะว่าง ZW32-12 ยังมีการใช้งานอย่างกว้างขวางในอุตสาหกรรมและบริษัทเหมืองแร่มันให้ความคุ้มกันและควบคุมที่น่าเชื่อถือในระบบกระจายของอํานวยการเหล่านี้ป้องกันมอเตอร์ โทรฟอร์มัสเตอร์ และอุปกรณ์ไฟฟ้าอื่นๆ จากกระแสไฟฟ้าที่เกินแรง และวงจรสั้นนี้ส่งผลให้การดําเนินงานในอุตสาหกรรมและการทําเหมืองแร่.
มันถูกออกแบบมาโดยเฉพาะเพื่อจัดการกับการทํางานบ่อยในเครือไฟฟ้าชนบท มันใช้เป็นสวิตช์ส่วนหนึ่ง, ยอมให้การแบ่งแยกของเครือไฟฟ้าอย่างมีประสิทธิภาพ,มันทําให้ระบบการกระจายไฟฟ้าเป็นระบบอัตโนมัติ ทําให้ระบบไฟฟ้าในชนบทมีความน่าเชื่อถือและมีประสิทธิภาพมากขึ้น
ด้วยการติดตั้งเครื่องควบคุม เครื่องตัดวงจรสูบ ZW32-12 สามารถเข้ากับระบบไฟฟ้าได้อย่างต่อเนื่องและอัตโนมัติของเครือข่ายกระจาย, ปรับปรุงผลงานของระบบและอํานวยความสะดวกในการจัดการพลังงานที่มีประสิทธิภาพ
การใช้งาน:
1ระบบพลังงานที่สามารถปรับปรุงได้: เครื่องตัดวงจรระยะว่าง ZW32-12 ใช้กันทั่วไปในระบบพลังงานที่สามารถปรับปรุงได้ เช่น โรงไฟฟ้าพลังแสงอาทิตย์และฟาร์มลมมันให้ความคุ้มกันและควบคุมการกระจายไฟฟ้าที่ผลิตจากแหล่งที่สามารถปรับปรุงได้การประกันการทํางานของระบบที่มีประสิทธิภาพและน่าเชื่อถือ
2ศูนย์ข้อมูล: ด้วยความต้องการที่เพิ่มขึ้นสําหรับศูนย์ข้อมูล เครื่องตัดวงจรระยะว่างมีบทบาทสําคัญในการปกป้องพื้นฐานไฟฟ้าที่สําคัญมันปกป้องระบบกระจายพลังงานภายในศูนย์ข้อมูล, ป้องกันความเสียหายจากความผิดพลาดและรับประกันการจําหน่ายพลังงานที่ไม่หยุดยั้งของอุปกรณ์ที่มีความรู้สึก
3.โรงพยาบาลและสถานพยาบาล: เครื่องตัดวงจรสูบ ZW32-12 ใช้ในโรงพยาบาลและสถานพยาบาลเพื่อป้องกันระบบไฟฟ้าและอุปกรณ์การแพทย์มันให้การตัดวงจรที่น่าเชื่อถือและการป้องกันจากอันตรายที่เป็นไปได้การประกันการทํางานอย่างต่อเนื่องของบริการการแพทย์ที่สําคัญ
4.อาคารพาณิชย์และอาคารอยู่อาศัย: เครื่องตัดวงจรระบายอากาศพบการนําไปใช้ในอาคารพาณิชย์และอาคารอยู่อาศัยสําหรับการกระจายและป้องกันไฟฟ้ามันรับประกันความปลอดภัยของระบบไฟฟ้าป้องกันการอุดหนุนและวงจรสั้น และลดความเสี่ยงของการเกิดไฟฟ้า
5ระบบทางรถไฟ: เครื่องตัดวงจรสูบ ZW32-12 ยังถูกใช้ในระบบทางรถไฟเพื่อป้องกันและควบคุมอุปกรณ์ไฟฟ้า, รวมถึงระบบสัญญาณ, พลังงานไฟฟ้าการดึง,และสับสเตชั่นมันรับประกันการดําเนินงานที่ปลอดภัยและน่าเชื่อถือของพื้นฐานทางรถไฟฟ้า ส่งผลให้ระบบมีประสิทธิภาพและผลงานทั่วไป
6.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องตัดวงจรระบายว่างถูกใช้ในอุตสาหกรรมน้ํามันและก๊าซเพื่อป้องกันอุปกรณ์ไฟฟ้าในโรงแปรรูปน้ํามัน, ท่อท่อ, และแพลตฟอร์มนอกทะเลรับประกันการทํางานอย่างปลอดภัยในสภาพแวดล้อมอันตราย และป้องกันจากความผิดพลาดไฟฟ้า.
ลักษณะ:
1.โครงสร้างแบบเสาสามเฟสที่ปิดเต็มไปด้วยประสิทธิภาพการปิดสูง
A. ผลงานการหักที่มั่นคงและน่าเชื่อถือ ไม่มีอันตรายของการเผาไหม้หรือระเบิด ไม่มีการบํารุงรักษา ขนาดเล็ก น้ําหนักเบา และอายุการใช้งานยาวนาน
B.ความสามารถในการป้องกันความชื้นและฝนที่แข็งแรง เหมาะสําหรับการใช้ในพื้นที่หนาวหรือชื้น
C.วัสดุที่นําเข้าที่มีประสิทธิภาพการกันความร้อนที่ดี ทนต่ออุณหภูมิสูง ทนต่อ UV และทนต่อการแก่ตัว
2กลไกการทํางานสปริงขนาดเล็กที่ประสิทธิภาพและน่าเชื่อถือ
A. เครื่องยนต์เก็บพลังงานมีการใช้พลังงานที่ต่ําสําหรับการเปิดและปิด; กลไกใช้วิธีการส่งตรงที่มีส่วนประกอบน้อยลง ส่งผลให้มีความน่าเชื่อถือสูง
B.กลไกการทํางานถูกวางอยู่ในกล่องที่ปิดปิดเพื่อป้องกันสนิมอย่างมีประสิทธิภาพและเพิ่มความน่าเชื่อถือของกลไก
3การควบคุมที่สะดวกและยืดหยุ่น และการทํางานที่รวมกันได้อย่างอิสระ
A. สามารถทํางานด้วยมือในการตัดหรือทํางานด้วยไฟฟ้าในการเปิดและปิด และสามารถทํางานด้วยระยะไกลจากสถานที่ห่างไกล
B.มันสามารถถูกจับคู่กับตัวควบคุมที่มีความชํานาญเพื่อบรรลุระบบอัตโนมัติการกระจายหรือรวมกับตัวควบคุมการปิดใหม่เพื่อสร้างตัวปิดใหม่หรือส่วนส่วนอัตโนมัติ
C. สามารถติดตั้งเครื่องแปลงกระแสไฟฟ้าสองเฟสหรือสามเฟส เพื่อป้องกันกระแสไฟฟ้าเกินหรือตัดสายสั้น
D.มันสามารถให้สัญญาณการรับปัจจุบันสําหรับผู้ควบคุมที่มีความฉลาดและสามารถติดตั้งเครื่องแปลงปัจจุบันตามความต้องการของผู้ใช้
E. สามารถติดตั้งสวิทช์แยกกันแบบติดต่อกัน 3 ขั้นตอน พร้อมอุปกรณ์ติดต่อกันแบบป้องกันการทํางานผิดปกติมันยังสามารถติดตั้งกับตัวปิดระบายแรงกระแทก ไซโลเลอร์เสาสําหรับการบํารุงรักษาง่าย.
โครงสร้าง:
เครื่องสลับภาระประกอบด้วยสามส่วน: ค้อน, ฐาน, และการแขวนสําหรับการติดตั้ง, การติดตั้ง, และการยก
1.สวิตช์ความดันสูงติดเสาที่มีห้องดับวงจรว่างมีประสิทธิภาพการสลายที่มั่นคงและน่าเชื่อถือ ไม่มีอันตรายต่อการเผาไหม้หรือระเบิด ความปลอดภัยไม่ต้องบํารุงรักษาขนาดเล็ก น้ําหนักเบา และใช้งานได้นาน
2.สวิตช์ความหนาโหลดใช้โครงสร้างที่ปิดเต็มไปด้วยผลการปิดที่ดี, ความสามารถป้องกันความชื้นและฝน เหมาะสําหรับการใช้ในพื้นที่อุณหภูมิสูงและความชื้น
3.สวิตช์ความจุสามารถทํางานด้วยมือหรือไฟฟ้าสําหรับการเปิดและปิด และมันยังสามารถควบคุมไกล
4อุปกรณ์การทํางานเป็นนวัตกรรม, ง่าย, เชื่อถือได้ในการกระทํา, ขนาดเล็กและมีอายุการใช้งานทางเครื่องกลสูงถึง 10,000 การทํางาน.และระดับความกระชับกําลังสามารถเลือกจาก -220V, 110V, 48V หรือ 24V
ข้อดี:
1การออกแบบที่คอมแพคต์: เครื่องตัดวงจรระยะว่าง ZW32-12 ได้ออกแบบมาด้วยขนาดเล็ก ทําให้สามารถใช้พื้นที่ได้อย่างมีประสิทธิภาพในการติดตั้งไฟฟ้าการ ออกแบบ ที่ หนาแน่น ทํา ให้ เหมาะ กับ การ ติดตั้ง ที่ มี พื้นที่ จํากัดเช่นในสถานีไฟฟ้าขนาดเล็กหรือห้องเครื่องสลับ
2การก่อสร้างเบา: เครื่องตัดวงจร ZW32-12 ถูกสร้างขึ้นโดยใช้วัสดุเบา ซึ่งลดน้ําหนักโดยรวมของมัน,และติดตั้ง, ลดความพยายามทางกายภาพที่จําเป็นในระหว่างการติดตั้งและการบํารุงรักษา
3การทํางานที่ไม่ต้องบํารุงรักษา: เครื่องตัดวงจรสูบ ZW32-12 ได้ถูกออกแบบมาเพื่อการทํางานที่ไม่ต้องบํารุงรักษาที่ไม่จําเป็นต้องบํารุงรักษาหรือเปลี่ยนสื่อดับวงโค้งเป็นประจําคุณสมบัตินี้ลดความจําเป็นของการดําเนินงานบํารุงรักษาประจําการ ประหยัดเวลาและทรัพยากร
4.มาตรการป้องกันความหนาแน่น: เครื่องตัดวงจร ZW32-12 มีมาตรการป้องกันความหนาแน่น เพื่อป้องกันการสะสมความชื้นและความหนาแน่นภายในอุปกรณ์มาตรการเหล่านี้อาจรวมถึงการใช้วัสดุที่ทนความชื้น, เทคนิคการปิดและระบบระบายอากาศ เพื่อรับรองการทํางานที่น่าเชื่อถือ แม้ในสภาพแวดล้อมที่ชื้น
5.ทนต่อสภาพอากาศที่ไม่ดีและสภาพแวดล้อมที่สกปรก: เครื่องตัดวงจร ZW32-12 ถูกออกแบบมาเพื่อทนต่อสภาพอากาศที่ไม่ดีและสภาพแวดล้อมที่สกปรกมันถูกสร้างขึ้นด้วยวัสดุที่แข็งแกร่ง และเคลือบป้องกัน ที่ทําให้มันทนต่อความชื้นผงฝุ่นและปนเปื้อนสิ่งแวดล้อมอื่น ๆ นี้รับประกันความน่าเชื่อถือและผลงานของเครื่องตัดวงจร แม้กระทั่งในสถานที่ภายนอกหรืออุตสาหกรรมที่ท้าทาย
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
