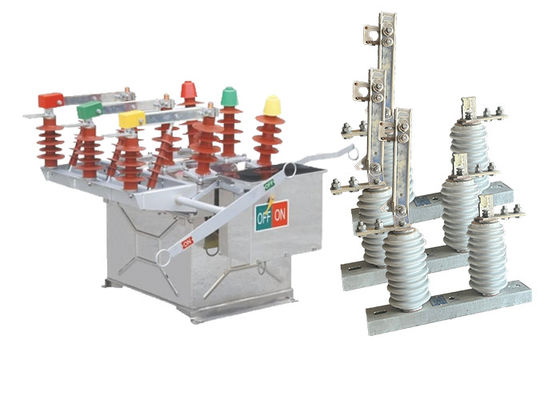

HengAnshun เครื่องตัดวงจรสูบสูบอัตโนมัติที่ใช้ในระบบกระจายไฟ

HengAnshun เครื่องตัดวงจรสูบสูบอัตโนมัติที่ใช้ในระบบกระจายไฟ

คําอธิบายสินค้า:

เครื่องตัดวงจรระยะว่าง AC ความดันสูง ZW8-12 เป็นชนิดของเครื่องเปลี่ยนไฟฟ้าที่ใช้กันทั่วไปในระบบส่งและจําหน่ายพลังงานมันถูกออกแบบมาเพื่อทํางานในสภาพแวดล้อมกลางแจ้ง และได้รับการจัดตั้งสําหรับความกระชับกําลังสูงสุดของ 12kV และความถี่ 50Hz.

ฟังก์ชันหลักของเครื่องตัดวงจร ZW8-12 คือการตัดการไหลของกระแสไฟฟ้าในกรณีของความอ้วนหรือความผิดพลาดในวงจรสั้นนี้ช่วยป้องกันอุปกรณ์ไฟฟ้าด้านล่างจากความเสียหายและป้องกันการตัดไฟฟ้า.

เครื่องตัดวงจร ZW8-12 เหมาะสําหรับใช้ในระบบกระจายไฟฟ้าสําหรับเครือไฟฟ้าในเมืองและชนบทที่ทํางานที่ 10kVมันเป็นผลิตภัณฑ์ที่โตและน่าเชื่อถือ ที่ได้รับการใช้อย่างแพร่หลายในอุตสาหกรรมพลังงานเป็นเวลาหลายปี.

หนึ่งในข้อดีสําคัญของเครื่องตัดวงจร ZW8-12 คือการใช้เครื่องตัดระยะว่างเครื่องตัดไฟฟ้าด้วยระยะว่าง มีประสิทธิภาพสูงในการตัดกระแสไฟฟ้า และเป็นที่รู้จักสําหรับอายุการใช้งานยาวและความต้องการในการบํารุงรักษาที่ต่ํา. นี้ทําให้ ZW8-12 ตัดวงจรเป็นทางเลือกที่ประหยัดและเชื่อถือได้สําหรับระบบกระจายพลังงาน

สวิทช์ตัดต่อภายนอก GW9-10 เล่นบทบาทสําคัญในระบบส่งและกระจายไฟฟ้าแรงสูงมันถูกออกแบบโดยเฉพาะเจาะจงเพื่อตัดวงจรออกจากแหล่งพลังงานของพวกเขาเพื่อการบํารุงรักษาหรือซ่อมแซมการประกันความปลอดภัยของแรงงานที่ทํางานในระบบ

ฟังก์ชันหลักของสวิตช์ตัดต่อภายนอกคือการแยกวงจรจากเครื่องพลังงานนี้ได้รับการบรรลุผ่านโพลหมุนที่ควบคุมการเปิดและปิดใบของสวิตช์หรือติดต่อโดยการหมุนเสา, ปีกสามารถเปิดหรือปิด, ประสิทธิภาพเชื่อมต่อหรือตัดวงจร. การทํางานนี้มือให้สัญญาณที่เห็นได้ชัดของสถานะของสวิทช์,ทําให้ผู้ประกอบการสามารถกําหนดได้อย่างง่ายดายว่าวงจรมีพลังงานหรือไม่มีพลังงาน.

ความปลอดภัยของผู้ประกอบการมีความสําคัญมากเมื่อการจัดการกับระบบความดันสูงเช่น ใยแก้วหรือวัสดุประกอบการเลือกวัสดุนี้ทําให้สตาร์ทมีความคุ้มกันต่อความดันสูงในระบบ และปกป้องผู้ใช้งานจากไฟฟ้ากระแทกระหว่างการทํางานของสวิตช์

สวิตช์ตัดต่อภายนอกมีให้เลือกในแบบและขนาดที่แตกต่างกัน เพื่อรองรับความแรงดันและปัจจุบันของวงจรที่พวกเขาควบคุมพวกเขามักจะติดตั้งบนเสาหรือโครงสร้างในสถานที่ภายนอกเพื่อการเข้าถึงและการใช้งานที่ง่ายเมื่อใช้พร้อมกับอุปกรณ์ป้องกันอื่น ๆ เช่น เครื่องตัดวงจรและไฟฟิวส์สวิทช์ตัดต่อ สนับสนุนความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้าโดยการให้อุปกรณ์แยกและป้องกัน.

ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง

ลักษณะ:

1เครื่องตัดวงจรระยะว่างระดับความดันสูงแบบ AC ภายนอก ZW8-12 มีความสามารถในการป้องกันมลพิษที่ขยายขึ้น โดยมีอุปกรณ์ประกอบภายในที่ออกแบบมาเพื่ออุปกรณ์ประกอบทั้งอากาศและยาง epoxyระบบ ปกปิด นี้ ช่วย ป้องกัน เครื่อง ตัดวงจร จาก ปนเปื้อน สิ่งแวดล้อม, รับประกันการทํางานที่น่าเชื่อถือ แม้ในสภาพภายนอกที่ปนเปื้อนหรือรุนแรง

2เครื่องตัดวงจร ZW8-12 มีกลไกการทํางานที่เก็บพลังงานของกระสุน ระบบนี้ใช้พลังงานที่เก็บไว้เพื่อทํางานอย่างมีประสิทธิภาพทําให้สามารถเปลี่ยนการทํางานได้อย่างรวดเร็วและน่าเชื่อถือกลไกเก็บพลังงานกระสุนเพิ่มผลงานและความน่าเชื่อถือของเครื่องตัดวงจร

3เครื่องตัดวงจร ZW8-12 สามารถปรับแต่งได้ด้วยสวิตช์แยกทางด้านหนึ่ง (ทางด้านซ้าย) หรือสองด้าน พร้อมกับ PT ภายนอก (ทรานฟอร์เมอร์ความสามารถ)ความยืดหยุ่นนี้ทําให้มีตัวเลือกการติดตั้งที่หลากหลายสวิตช์แยกทางด้านหนึ่งหรือสองข้างทําให้การแยกของเครื่องตัดวงจรได้ง่ายจากระบบพลังงาน ในขณะที่ PT ภายนอกอํานวยความสะดวกในการวัดและติดตามความดันที่แม่นยํา


การจัดตั้ง:

ความสัมพันธ์ระหว่างเครื่องตัดวงจรระยะว่างภายนอกและเครื่องแยกแยกความแรงสูงภายนอกอยู่ที่บทบาทที่ครบถ้วนกันในระบบไฟฟ้า:

การตัดวงจร: เครื่องตัดวงจรแบบว่างรับผิดชอบในการตัดวงจรไฟฟ้าระหว่างการทํางานปกติหรือในกรณีที่เกิดความผิดพลาดมันทําหน้าที่เป็นหนทางหลักในการทําลายการไหลของปัจจุบันในทางตรงกันข้าม เครื่องแยกแยกใช้ในการแยกวงจรจากแหล่งพลังงานระหว่างการบํารุงรักษาหรือการซ่อมแซมมันให้ชั้นเพิ่มเติมของความปลอดภัยโดยเปิดวงจรทางกายภาพ.

การประสานงาน: ในระบบไฟฟ้าความดันสูง เครื่องตัดวงจรระยะว่างและเครื่องแยกแยกมักจะประสานงานด้วยกันเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่ตัวแยกแยกใช้ในการแยกวงจรด้วยทางกายภาพและให้สัญญาณที่เห็นได้ชัดของการแยก

ความปลอดภัยและการบํารุงรักษา: เครื่องแยกแยกมีบทบาทสําคัญในการรับประกันความปลอดภัยของพนักงานบํารุงรักษา ก่อนที่งานบํารุงรักษาใด ๆ จะสามารถดําเนินการบนอุปกรณ์ไฟฟ้าเครื่องแยกแยกใช้งานเพื่อเปิดวงจรและให้ช่องว่างอากาศที่เห็นได้การตัดวงจรแบบสูญเสียพลังงาน (vacuum circuit breaker) จะป้องกันระบบในระหว่างการทํางานปกติ และในกรณีเกิดความผิดพลาด

โครงสร้าง:

1เครื่องตัดระยะว่าง: เครื่องตัดระยะว่างเป็นหัวใจของเครื่องตัดวงจร มันประกอบด้วยสายต่อรองคงและสายต่อรองเคลื่อนที่ที่ปิดในห้องว่าง เมื่อเครื่องตัดวงจรทํางาน,ติดต่อแยกแยกกัน สร้างเส้นโค้ง

2กลไกการทํางาน: เครื่องตัดวงจรมีกลไกการทํางานที่รับผิดชอบในการเปิดและปิดสายสัมผัสระบบไฮดรอลิก, หรือกลไกการทํางานไฟฟ้าแม่เหล็กกลไกการทํางานรับประกันการทํางานที่เรียบร้อยและน่าเชื่อถือของเครื่องตัดวงจร

3.อุปกรณ์กั้น: เครื่องตัดวงจรตั้งอยู่ในอุปกรณ์กั้น ซึ่งให้ความคุ้มกันจากปัจจัยภายนอก เช่น ความชื้น ฝุ่น และสารพิษกล่องโดยทั่วไปทําจากวัสดุประกอบความร้อนคุณภาพสูง เพื่อรักษาความแข็งแรง dielectric และคุณสมบัติประกอบความร้อนที่ต้องการ.

4ระบบควบคุมและคุ้มครอง: เครื่องตัดวงจร ZW8-12 มีระบบควบคุมและคุ้มครองในการติดตามและควบคุมการทํางานและอุปกรณ์ควบคุม เพื่อตรวจพบสภาพผิดปกติ, ให้สัญญาณเข้า และเริ่มการเปิดหรือปิดเครื่องตัดวงจร

5.ปลายเชื่อมต่อ: เครื่องตัดวงจรมีปลายเชื่อมต่อสําหรับเชื่อมต่อไฟฟ้าเข้าและออกปลายเหล่านี้ทําให้เชื่อมต่อสายไฟฟ้าหรือ busbarsทําให้กระแสของกระแสผ่านเครื่องตัดวงจร.

6องค์ประกอบช่วยและควบคุม: ส่วนประกอบช่วยและควบคุมเพิ่มเติมอาจมีอยู่ในเครื่องตัดวงจรเพื่อเสริมการทํางานของมันเครื่องแปลงความดัน, เครื่องแปลงกระแสไฟฟ้า และอุปกรณ์เสริมอื่นๆ ที่จําเป็นสําหรับการติดตาม การวัดและควบคุมปริมาตรไฟฟ้า

ข้อดี:

1.มันพร้อมกับกลไกการทํางานที่เก็บพลังงานสปริงชนิด CT23 การเก็บพลังงาน, การเปิดและปิดสามารถบรรลุโดยมอเตอร์หรือด้วยมือ

2.ZW8-12G ประกอบด้วย ZW8-12 บราคเกอร์และไอโซเลาเตอร์ เรียกว่าบราคเกอร์รวม สามารถใช้เป็นเซคชั่นไนเซอร์ได้

3โครงสร้างของเครื่องตัดคือสามเฟสประกอบในถัง, ห้องดับวงจรสูบสามเฟสที่ปิดอยู่ในถังโลหะ, วัสดุประกอบการปิดระหว่างเฟสและเฟสแต่ละชิ้นทําจาก SMC.

4ผลงานที่น่าเชื่อถือ และความแข็งแรงในการกันความร้อนสูง

การใช้งาน:

1การกระจายพลังงาน: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้อย่างแพร่หลายในระบบกระจายพลังงานเพื่อเปลี่ยนและปกป้องเครื่องแปลงกระจายพลังงาน เครื่องเลี้ยงและอุปกรณ์อื่น ๆปกติจะติดตั้งบนเสากลางแจ้ง, สตั๊นท์สเตชั่น และเครื่องสลับ

2พลังงานที่สามารถปรับปรุงได้ในขนาดของอุปกรณ์ประกอบการ: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในโครงการพลังงานที่สามารถปรับปรุงได้ในขนาดของอุปกรณ์ประกอบการ เช่น โรงงานพลังงานลมและพลังแสงอาทิตย์ เพื่อเปลี่ยนและปกป้องเครื่องเปลี่ยนและอุปกรณ์อื่น ๆ.

3ระบบทางรถไฟฟ้า: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในระบบทางรถไฟฟ้า เช่น ระบบสัญญาณและพื้นฐานทางรถไฟฟ้า เพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้า

4การดําเนินงานการทําเหมืองแร่: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในการดําเนินงานการทําเหมืองแร่เพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้าในสภาพแวดล้อมภายนอกที่รุนแรง

5.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในอุตสาหกรรมน้ํามันและก๊าซเพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้า เช่น ปั๊ม เครื่องบดและลําเลียง

ปริมาตรเทคนิค:

ZW8-12


GW9-10
