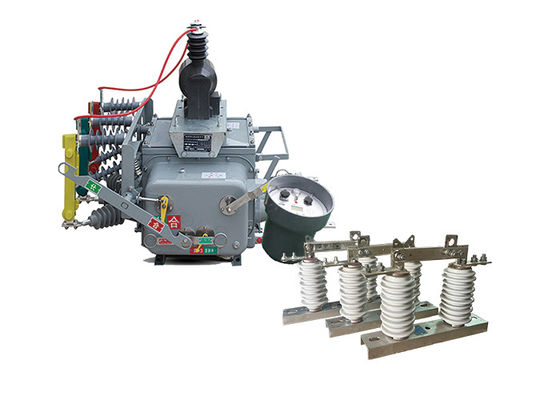

12kV 50Hz เครื่องตัดวงจรระบายความแรงสูง GB1984-2003 พร้อมเครื่องควบคุม เครื่องตัดวงจรภายนอก พร้อมเครื่องปรับกระดูกต่อ
คําอธิบายสินค้า:
ZW20-12 ((F) อัตโนมัติ Vacuum Circuit Breaker เป็นอุปกรณ์ที่หลากหลายและฉลาดที่รวมฟังก์ชันของ Vacuum Breaker, เครื่องปรับความอ้วน Vacuum Load, Recloser และ Sectionizer.มันถูกออกแบบให้ใช้ในเครือข่ายกระจายไฟฟ้า 10kV และ 13kVโดยเฉพาะในเครือไฟฟ้าในเมืองและชนบท
ส่วนประกอบหลักของเครื่องตัดวงจร ZW20-12 ((F) ประกอบด้วยเครื่องตัดวงจรระบายว่าง เครื่องควบคุม CH-40 และเครื่องแปลงความแรงภายนอกเครื่องตัดความว่างรับผิดชอบในการตัดและทําวงจรไฟฟ้า, ขณะที่ตัวควบคุม CH-40 ให้ฟังก์ชันการป้องกันและควบคุมที่ฉลาด. เครื่องแปลงความดันภายนอกช่วยในการวัดความดันที่แม่นยําเพื่อการควบคุมและการติดตาม.
GW9-10 สวิตช์สติ๊กคอก เป็นสวิตช์ไฟฟ้าที่ออกแบบเพื่อแยกส่วนหนึ่งของเครือข่ายไฟฟ้าหรือระบบจากส่วนที่เหลือของระบบเพื่อการบํารุงรักษาหรือซ่อมแซมปกติใช้ในระบบส่งและกระจายไฟฟ้าความแรงสูง.
สวิตช์ถูกออกแบบมาเพื่อเปิดและปิดภายใต้สภาพปกติหรือผิดปกติ เช่น ความผิดพลาดหรือการเคลื่อนไหวเกินแรงมันตัดส่วนของระบบจากส่วนที่เหลือของเครือข่าย, ป้องกันการไหลของไฟฟ้าไปยังส่วนที่
สวิทช์ตัดความดันสูงถูกออกแบบให้ทํางานในความดันระหว่าง 600 โวลต์ และ 765,000 โวลต์ และสามารถทํางานด้วยมือหรืออัตโนมัติได้ปกติจะติดตั้งไว้ในสถานีไฟฟ้าย่อย หรือบนเสาไฟฟ้าและเป็นองค์ประกอบสําคัญของระบบไฟฟ้า
ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง
ลักษณะของเครื่องควบคุม:
เครื่องควบคุมปลายทางที่ฉลาดมีฟังก์ชัน เช่น การป้องกัน การควบคุมอัตโนมัติ การตรวจสอบ/สอบถาม การสื่อสาร และการจัดการซอฟต์แวร์
1.ฟังก์ชันครบวงจร:
• ทําหน้าที่ต่างๆ อย่างสมบูรณ์แบบ เช่น การป้องกันวงจร การควบคุมทางไกล การเตือนและการติดตามทางไกล
2ค่าใช้จ่ายต่ําและการใช้งาน
• ไม่จําเป็นต้องลงทุนอุปกรณ์การสื่อสารใด ๆ ในเครือข่าย GSM เพียงแค่ซื้อบัตร SIM และเปิดบริการ SMS
3มาตรการรักษาความปลอดภัยหลายอย่าง
• ใช้ โทรศัพท์ มือ ถือ ที่ ได้ รับ การ แนะ นํา, การ รหัส ข้อมูล, การ ตรวจ ยืนยัน รหัส ยิง ปลา, และ มาตรการ ความ ปลอดภัย อื่น ๆ.
• โมดูล GSM สามารถระบุเบอร์มือถือและรับคําสั่งจากโทรศัพท์ที่เชื่อมต่อเท่านั้น
• ข้อความสื่อสารสําหรับรีโมทคอนโทรล และคําสั่งอื่น ๆ ถูกเข้ารหัส
•ปฏิบัติตามวิธีการรีโมทคอนโทรลที่ตั้งไว้ก่อน-ยืนยัน-ดําเนินการ-ตรวจสอบ เพื่อรับรองความปลอดภัยของการควบคุมระบบและป้องกันการทํางานผิดพลาด
4การตั้งค่าระบบง่าย:
• ไม่จําเป็นต้องติดตั้งสายการสื่อสารหรือสายการสื่อสาร debug
• เพียงติดตั้งเทอร์มินัลการติดตามทางสมาร์ท SMS อย่างถูกต้อง วางซิมการ์ด กําหนดเบอร์มือถือที่กําหนดแล้วระบบจะเริ่มทํางาน
5ติดตามมือถือทุกเวลา ทุกที่
• การติดตามและดูในเวลาจริงสามารถทําได้ในสถานที่ใด ๆ ที่มีสัญญาณ โดยไม่ต้องใช้บุคลากรในการติดตาม
การใช้งาน:
1.การดําเนินงานในเหมืองแร่: เครื่องสวิทช์ ZW20 ใช้ในการดําเนินงานในเหมืองแร่เพื่อควบคุมและป้องกันอุปกรณ์ไฟฟ้าและเครือข่ายการกระจายพลังงานในเหมืองใต้ดินและบนผิว
2.ศูนย์ข้อมูล: สวิตช์ถูกใช้ในศูนย์ข้อมูลเพื่อรับรองการกระจายพลังงานที่น่าเชื่อถือและการป้องกันพื้นฐานไอทีที่สําคัญมันทําให้การสลับภาระที่มีประสิทธิภาพและป้องกันความผิดพลาดไฟฟ้า.
3.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องสวิทช์ ZW20 ได้รับการนําไปใช้ในอุตสาหกรรมน้ํามันและก๊าซในการควบคุมและป้องกันอุปกรณ์ไฟฟ้าในโรงแปรรูปน้ํามัน, ท่อท่อ, และแพลตฟอร์มนอกทะเล
4โครงการพื้นฐาน: เครื่องสวิทช์ถูกใช้ในโครงการพื้นฐานต่างๆ เช่น สนามบิน ท่าเรือ และสนามกีฬา เพื่อการกระจายและป้องกันพลังงานที่น่าเชื่อถือได้
5สถานที่บําบัดน้ําและน้ําเสีย: สวิทช์ ZW20 ใช้ในสถานที่บําบัดน้ําและน้ําเสียเพื่อควบคุมและปกป้องอุปกรณ์ไฟฟ้าในสถานีสูบน้ํา, โรงบําบัดและเครือข่ายจําหน่าย.
ลักษณะ:
1ความสามารถที่แข็งแรงในการทนต่อมลพิษ ความทนต่ออุณหภูมิสูงและต่ํา และไม่มีอันตรายของการเผาไหม้หรือระเบิด
2โครงสร้างปิดเต็มที่ เต็มไปด้วยก๊าซ SF6 ในกล่อง มีประสิทธิภาพการปิดดีเยี่ยม เหมาะสําหรับใช้ในพื้นที่อุณหภูมิสูงและความชื้น
3. อุปกรณ์พร้อมกับแปลงกระแสกระแส (CT) เพื่อส่งกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสและปลายเชื่อมต่อสามารถเชื่อมต่อกับซ็อตปลายที่ตรงกัน.
4กลไกการทํางานเป็นนวัตกรรมและเรียบง่าย ด้วยขนาดเล็กและน้ําหนักเบา
5กล่องภายนอกมีตัวชี้วัดที่ชัดเจนสําหรับ "การเก็บพลังงาน" "เปิด" และ "ปิด" สถานะ
ปริมาตรเทคนิค:
ZW20-12 ((F)
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | ปัจจุบันคงทนระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | ปริมาณการเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
