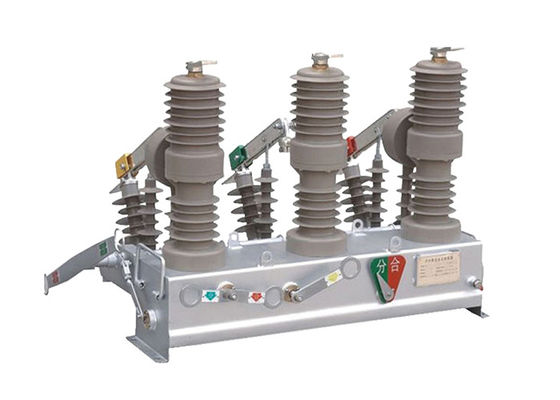

เครื่องตัดวงจรที่ติดขั้วอัจฉริยะภายนอก พร้อมเซ็นเซอร์ระดับศูนย์ เครื่องตัดวงจรแม่เหล็กถาวร
คําอธิบายสินค้า:
เครื่องตัดวงจรที่ติดกับขั้ว ZW32 เป็นเครื่องตัดวงจรที่มีความก้าวหน้าที่มีเทคโนโลยีแม่เหล็กถาวรและคุณสมบัติการควบคุมที่ฉลาดการออกแบบที่นวัตกรรมนี้มีข้อดีหลายอย่างเหนือจากเครื่องตัดวงจรแบบดั้งเดิม:
เทคโนโลยีแม่เหล็กถาวร: เครื่องตัดวงจรใช้แม่เหล็กถาวรแทนแม่เหล็กไฟฟ้าแบบดั้งเดิมสําหรับกลไกการเปิดแม็กเนตถาวร สร้าง สนาม แม็กเนต ที่ น่า เชื่อถือ และ สม่ําเสมอ, ส่งผลให้เกิดการกระตุ้นที่รวดเร็วและแม่นยําขึ้นเมื่อเกิดความผิดพลาดหรืออาการอ้วน.
เครื่องตัดวงจรมีระบบควบคุมที่ฉลาด เช่น ไมโครโปรเซสเซอร์และเซ็นเซอร์ ทําให้สามารถติดตามและวิเคราะห์ปริมาตรไฟฟ้าได้อย่างทันสมัยระบบควบคุมที่ฉลาด ติดตามต่อเนื่องในขณะนี้, ความดันและปริมาตรอื่น ๆ ที่เกี่ยวข้อง, ทําให้สามารถตรวจสอบความผิดพลาดในเวลาจริง, การประสานงานการเดินทางที่แม่นยํา, และการป้องกันระบบที่ดีขึ้น
การรวมเทคโนโลยีแม่เหล็กถาวรและการควบคุมที่ฉลาด เพิ่มความปลอดภัยและความน่าเชื่อถือของเครื่องตัดวงจรการกระทําการกระตุ้นแม่นยํารับประกันการตัดความเร็วของกระแสไฟฟ้าที่ผิดปกติ, ลดความเสี่ยงในการเสียหายของอุปกรณ์ไฟฟ้าและลดความเสี่ยงของความเสี่ยงไฟฟ้าระบบควบคุมที่ฉลาด ให้ความสามารถในการวินิจฉัยความผิดพลาดและการทดสอบตัวเองที่ก้าวหน้า, ทําให้การบํารุงรักษาอย่างระวังและลดเวลาหยุดทํางาน
เครื่องตัดวงจรติดเสาถูกออกแบบเพื่อปรับปรุงการบริโภคพลังงานระบบควบคุมที่ฉลาดยังสามารถติดตามพลังงานและการจัดการภาระสะดวกในการปรับปรุงพลังงานและปรับปรุงประสิทธิภาพระบบโดยรวม
การใช้แม่เหล็กถาวรและเทคโนโลยีการควบคุมที่ก้าวหน้า ทําให้การออกแบบที่คอมแพคต์และเบากว่าเมื่อเทียบกับเครื่องตัดวงจรแบบดั้งเดิมทําให้การติดตั้งและบํารุงรักษาง่ายและสะดวกสบายโดยเฉพาะในพื้นที่จํากัด
การใช้งาน:
1ระบบการกระจายพลังงาน: เครื่องตัดวงจรสามารถใช้ในเครือข่ายการกระจายพลังงาน, รวมถึงสถานีย่อย, เครื่องสลับ, และแผ่นกระจาย.อุปกรณ์ควบคุมที่ฉลาดของมัน ให้ความสามารถในการติดตามและป้องกันที่ขยายทําให้ระบบกระจายน้ําทํางานได้อย่างมีประสิทธิภาพและน่าเชื่อถือ
2.อุตสาหกรรม: เครื่องตัดวงจรเหมาะสําหรับการป้องกันอุปกรณ์ไฟฟ้าและเครื่องจักรในสถานที่อุตสาหกรรมและระบบอัตโนมัติกระบวนการการประกันความปลอดภัยและการทํางานอย่างต่อเนื่องของกระบวนการอุตสาหกรรมที่สําคัญ
3ระบบพลังงานที่เกิดใหม่: เครื่องตัดวงจรเหมาะสําหรับการใช้ในระบบพลังงานที่เกิดใหม่ เช่น โรงไฟฟ้าพลังแสงอาทิตย์และฟาร์มลมการประกันความปลอดภัยของอุปกรณ์พลังงานที่เกิดจากแหล่งพลังงานที่เกิดจากแหล่งพลังงานที่เกิดจากแหล่งพลังงานที่เกิดจากแหล่งพลังงานที่เกิดจากแหล่งพลังงานที่เกิดจากแหล่งพลังงาน.
4ศูนย์ข้อมูล: ศูนย์ข้อมูลต้องการการคุ้มครองวงจรที่น่าเชื่อถือและตอบสนองสูง เพื่อปกป้องพื้นฐานไอทีที่สําคัญเครื่องตัดวงจรแม่เหล็กถาวรที่ฉลาดสามารถนําไปใช้ในหน่วยกระจายพลังงานศูนย์ข้อมูล (PDU) และแผ่นไฟฟ้า, ให้บริการการติดตามที่ทันสมัย การตรวจพบความผิดพลาดอย่างรวดเร็ว และการจัดการพลังงานที่ปรับปรุง
5การใช้งานในเครือข่ายฉลาด: ความสามารถในการควบคุมที่ฉลาดของเครื่องตัดวงจรทําให้มันเข้ากันได้กับการใช้งานในเครือข่ายฉลาดสามารถบูรณาการในระบบเครือข่ายฉลาด เพื่อให้สามารถติดตามทางไกลได้, การวินิจฉัยความผิดพลาดและการจัดการภาระ, ส่งผลให้มีประสิทธิภาพและความน่าเชื่อถือของเครือข่ายโดยรวม
6สถานีชาร์จรถไฟฟ้า: ด้วยการนํารถไฟฟ้า (EVs) มาใช้มากขึ้น เครื่องตัดวงจรแม่เหล็กถาวรที่ฉลาดสามารถใช้ในสถานีชาร์จรถไฟฟ้าได้มันให้ความคุ้มกันที่รวดเร็วและแม่นยําต่อการกระจายไฟเกินและวงจรสั้น, รับประกันการชาร์จที่ปลอดภัยและน่าเชื่อถือ
7อุปกรณ์สําคัญ: เครื่องตัดวงจรเหมาะสําหรับการป้องกันอุปกรณ์สําคัญ เช่น โรงพยาบาล, ศูนย์ข้อมูล และอุปกรณ์โทรคมนาคมความสามารถในการติดตามที่ฉลาด ช่วยป้องกันการขาดไฟฟ้า และให้บริการที่จําเป็นได้อย่างต่อเนื่อง.
8ระบบจัดการพลังงาน: คุณสมบัติการควบคุมที่ฉลาดของเครื่องตัดวงจรทําให้มันเข้ากันได้กับระบบจัดการพลังงานสามารถบูรณาการในระบบบ้านฉลาดหรือระบบอัตโนมัติอาคาร เพื่อปรับปรุงการใช้พลังงาน, ติดตามปริมาตรไฟฟ้า และเปิดให้ใช้งานการลดภาระหรือการตอบสนองความต้องการ
ข้อดี:
1ขนาดเล็ก
2น้ําหนักเบา
3.ฟรีค่ารักษา
4. แอนติคอนเดนเซส
5ปรับตัวต่อสภาพอากาศที่ไม่ดีและสภาพแวดล้อมที่สกปรก
โครงสร้าง:
1.กรอบ: กรอบเป็นองค์ประกอบโครงสร้างหลักของเครื่องตัดวงจร, ให้การสนับสนุนและบ้านสําหรับองค์ประกอบภายใน
2องค์ประกอบบรรทุกกระแสไฟฟ้า: องค์ประกอบเหล่านี้ประกอบด้วยคอนแท็ค, คอนดักเตอร์ และส่วนบรรทุกกระแสไฟฟ้าที่สร้างเส้นทางไฟฟ้าผ่านเครื่องตัดวงจรพวกเขารับผิดชอบในการนําและหยุดการไหลของปัจจุบัน.
3องค์ประกอบแม่เหล็กถาวร: องค์ประกอบแม่เหล็กถาวรเป็นองค์ประกอบสําคัญของเครื่องตัดวงจรมันประกอบด้วยแม่เหล็กถาวรที่ผลิตสนามแม่เหล็กเพื่อควบคุมการกระตุ้นของเครื่องตัดวงจรแม็กเนตถูกวางไว้อย่างละเอียด เพื่อให้แรงแม่เหล็กที่ต้องการสําหรับการทํางานที่มีประสิทธิภาพและแม่นยํา
4กลไกกระตุ้น: กลไกกระตุ้นรับผิดชอบในการเริ่มการเปิดเครื่องตัดวงจรเมื่อพบความผิดพลาดหรือภาวะอ้วนในเครื่องตัดวงจรแม่เหล็กถาวรที่ฉลาดกลไกการกระตุ้นถูกออกแบบให้ตอบสนองอย่างรวดเร็วและแม่นยําต่อสัญญาณความผิดพลาดที่ได้รับจากระบบควบคุมที่เชี่ยวชาญ
5ระบบควบคุมที่ฉลาด ระบบควบคุมที่ฉลาดคือสมองของเครื่องตัดวงจรและส่วนประกอบอิเล็กทรอนิกส์อื่น ๆ ที่ติดตามปริมาตรไฟฟ้า, วิเคราะห์สภาพความผิดพลาดและควบคุมการทํางานของเครื่องตัดวงจร ระบบควบคุมยังสามารถมีอินเตอร์เฟสการสื่อสารสําหรับการติดตามทางไกล, การบันทึกข้อมูลและการบูรณาการกับระบบอื่น ๆ.
6องค์ประกอบช่วย: องค์ประกอบช่วยต่าง ๆ อาจมีอยู่ในเครื่องตัดวงจรแม่เหล็กถาวรที่มีความฉลาด ขึ้นอยู่กับการใช้งานและความต้องการเฉพาะเจาะจงซึ่งอาจรวมถึงตัวชี้วัด, ติดต่อผู้ช่วยสําหรับจุดหมายและจุดควบคุม, การล็อคทางกล, และปลายสําหรับการเชื่อมต่อสายไฟภายนอก
7หน่วยปิด: เครื่องตัดวงจรมักถูกปิดไว้ภายในกระเป๋าปิด เพื่อให้มีการป้องกันจากปัจจัยสิ่งแวดล้อม เช่น ฝุ่น ความชื้น และความเสียหายทางกายภาพกล่องสามารถทําจากวัสดุทนทาน เช่นโลหะหรือพลาสติกคุณภาพสูง.
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | ความถี่ในการทํางาน(การทดสอบแบบแห้ง/การทดสอบแบบเปียก) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
