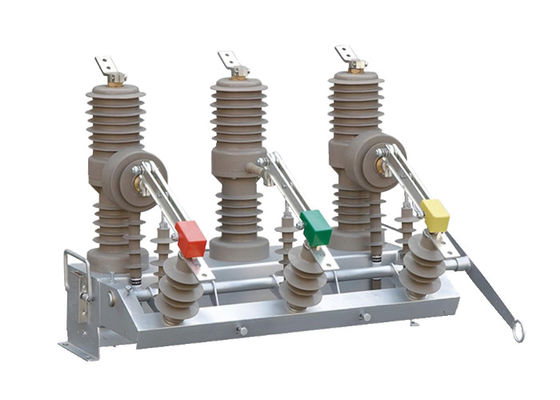

เครื่องตัดวงจร AC ที่ติดกับเสาที่แข็งแรง เครื่องตัดวงจรแวกู๊มฐานสแตนเลส พร้อมเซ็นเซอร์ความลําดับศูนย์
คําอธิบายสินค้า:
ZW32-12 Pole Mounted Circuit Breaker เป็นอุปกรณ์กระจายไฟฟ้ากลางแจ้งระดับ 12KV 3 ขั้นตอน AC 50Hz โดยใช้เป็นหลักในการตัดและปิดกระแสน้ําหนักกระแสการอ้วนและกระแสวงจรสั้น- รูปแบบประโยชน์เหมาะสําหรับการคุ้มครองและควบคุมในระบบกระจายของสถานีไฟฟ้าย่อยและอุตสาหกรรมและบริษัทเหมืองแร่และสถานที่ที่เครือไฟฟ้าชนบททํางานบ่อย. มันยังสามารถทํางานสวิตช์ส่วนของเครือข่ายพลังงาน และหลังจากติดตั้งตัวควบคุม มันสามารถทําความเป็นจริงการอัตโนมัติของเครือข่ายการกระจาย
ข้อดี:
1การออกแบบที่คอมแพคต์: เครื่องตัดวงจรระยะว่าง ZW32-12 ได้ออกแบบมาด้วยขนาดเล็ก ทําให้สามารถใช้พื้นที่ได้อย่างมีประสิทธิภาพในการติดตั้งไฟฟ้าการ ออกแบบ ที่ หนาแน่น ทํา ให้ เหมาะ กับ การ ติดตั้ง ที่ มี พื้นที่ จํากัดเช่นในสถานีไฟฟ้าขนาดเล็กหรือห้องเครื่องสลับ
2การก่อสร้างเบา: เครื่องตัดวงจร ZW32-12 ถูกสร้างขึ้นโดยใช้วัสดุเบา ซึ่งลดน้ําหนักโดยรวมของมัน,และติดตั้ง, ลดลงความพยายามทางกายภาพที่จําเป็นในระหว่างการติดตั้งและการบํารุงรักษา
3การทํางานที่ไม่ต้องบํารุงรักษา: เครื่องตัดวงจรระยะว่าง ZW32-12 ได้ถูกออกแบบมาเพื่อการทํางานที่ไม่ต้องบํารุงรักษาที่ไม่ต้องการการบํารุงรักษาหรือเปลี่ยนสื่อดับวงโค้งเป็นประจําคุณสมบัตินี้ลดความจําเป็นของการดําเนินงานบํารุงรักษาประจําการ ประหยัดเวลาและทรัพยากร
4.มาตรการป้องกันความหนาแน่น: เครื่องตัดวงจร ZW32-12 มีมาตรการป้องกันความหนาแน่น เพื่อป้องกันการสะสมความชื้นและความหนาแน่นภายในอุปกรณ์มาตรการเหล่านี้อาจรวมถึงการใช้วัสดุที่ทนความชื้น, เทคนิคการปิดและระบบระบายอากาศ เพื่อรับรองการทํางานที่น่าเชื่อถือ แม้ในสภาพแวดล้อมที่ชื้น
5.ทนต่อสภาพอากาศที่ไม่ดีและสภาพแวดล้อมที่สกปรก: เครื่องตัดวงจร ZW32-12 ถูกออกแบบมาเพื่อทนต่อสภาพอากาศที่ไม่ดีและสภาพแวดล้อมที่สกปรกมันถูกสร้างขึ้นด้วยวัสดุที่แข็งแกร่ง และเคลือบป้องกัน ที่ทําให้มันทนต่อความชื้นผงฝุ่นและปนเปื้อนสิ่งแวดล้อมอื่น ๆ นี้รับประกันความน่าเชื่อถือและผลงานของเครื่องตัดวงจร แม้กระทั่งในสถานที่ภายนอกหรืออุตสาหกรรมที่ท้าทาย
ลักษณะ:
1.โครงสร้างแบบเสาสามเฟสที่ปิดเต็มไปด้วยประสิทธิภาพการปิดสูง
A. ผลงานการหักที่มั่นคงและน่าเชื่อถือ ไม่มีอันตรายของการเผาไหม้หรือระเบิด ไม่มีการบํารุงรักษา ขนาดเล็ก น้ําหนักเบา และอายุการใช้งานยาวนาน
B.ความสามารถในการป้องกันความชื้นและฝนแข็งแรง เหมาะสําหรับการใช้ในพื้นที่หนาวหรือชื้น
C.วัสดุที่นําเข้าที่มีประสิทธิภาพการกันความร้อนที่ดี ทนต่ออุณหภูมิสูง ทนต่อ UV และทนต่อการแก่ตัว
2กลไกการทํางานสปริงขนาดเล็กที่ประสิทธิภาพและน่าเชื่อถือ
A. เครื่องยนต์เก็บพลังงานมีการใช้พลังงานที่ต่ําสําหรับการเปิดและปิด; กลไกใช้วิธีการส่งตรงที่มีส่วนประกอบน้อยลง ส่งผลให้มีความน่าเชื่อถือสูง
B.กลไกการทํางานถูกวางอยู่ในกล่องที่ปิดปิดเพื่อป้องกันสนิมอย่างมีประสิทธิภาพและเพิ่มความน่าเชื่อถือของกลไก
3การควบคุมที่สะดวกและยืดหยุ่น และการทํางานที่รวมกันได้อย่างอิสระ
A. สามารถทํางานด้วยมือในการตัดหรือทํางานด้วยไฟฟ้าในการเปิดและปิด รวมทั้งสามารถควบคุมจากระยะไกลจากสถานที่ห่างไกล
B.มันสามารถถูกจับคู่กับตัวควบคุมที่มีความชํานาญเพื่อให้เกิดการทํางานอัตโนมัติในการกระจายหรือรวมกับตัวควบคุมที่ปิดใหม่เพื่อสร้างตัวปิดใหม่หรือส่วนส่วนอัตโนมัติ
C. สามารถติดตั้งเครื่องแปลงกระแสไฟฟ้าสองเฟสหรือสามเฟสเพื่อป้องกันกระแสไฟฟ้าเกินหรือตัดสายสั้น
D.มันสามารถให้สัญญาณการรับปัจจุบันสําหรับผู้ควบคุมที่มีความฉลาดและสามารถติดตั้งเครื่องแปลงปัจจุบันตามความต้องการของผู้ใช้
E. สามารถติดตั้งสวิทช์แยกกันแบบติดต่อกัน 3 ขั้นตอน พร้อมอุปกรณ์ติดต่อกันแบบป้องกันการทํางานผิดปกติมันยังสามารถติดตั้งกับตัวปิดระบายแรงกระแทก ไซโลเลอร์เสาสําหรับการบํารุงรักษาง่าย.
โครงสร้าง:
สวิทช์ตัดภาระประกอบด้วยเสา, ฐานและการแขวนสําหรับการติดตั้ง, การติดตั้งและการยก
1.สวิตช์สับเปลี่ยนแรงดันสูงเสา พร้อมกับสับเปลี่ยนระยะว่างมีผลการสับเปลี่ยนที่มั่นคงและน่าเชื่อถือ ไม่มีความเสี่ยงในการจุดไฟและระเบิด ความปลอดภัย ไม่ต้องบํารุงรักษา ขนาดเล็กน้ําหนักเบาและอายุการใช้งานยาวเป็นต้น
ลักษณะ
2สวิตช์หยุดความอ้วนถูกปิดโดยเต็มที่, ด้วยความแน่นที่ดี, กันความชื้นและ dehumidifying. มันเหมาะสําหรับการใช้ในโซนร้อนและชื้น.
3การปิดและเปิดสวิตช์หยุดความจุสามารถทํางานด้วยมือหรือไฟฟ้าหรือทางไกล
4กลไกการทํางานเป็นเรื่องใหม่, ง่าย, น่าเชื่อถือ, ขนาดเล็ก, อายุการใช้งานทางกลสูงถึง 10,000 ครั้ง, มอเตอร์ที่เก็บพลังงานเป็นมอเตอร์แม่เหล็กถาวรระดับความกระตุ้นคือ -220V-110V-48V-24V ซึ่งสามารถเลือก.
สภาพ:
1ความสูงไม่เกิน 2000 เมตร
2อุณหภูมิอากาศภายใน: -45 ° C ~ + 40 ° C ความแตกต่างของอุณหภูมิประจําวัน: 25 ° C
3ความเร็วลมไม่เกิน 35 m / s
4ไม่มีจุดที่น่าเผาไหม้, ระเบิด อันตราย การกัดกรองทางเคมีและสั่นแรง
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | ความถี่ในการทํางาน(การทดสอบแบบแห้ง/การทดสอบแบบเปียก) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
