AC Pole Mounted Circuit Breaker ความดันสูง มีประสิทธิภาพสูง ด้วยเครื่องควบคุมที่สมาร์ท อัตโนมัติรีเซ็ต
คําอธิบายสินค้า:

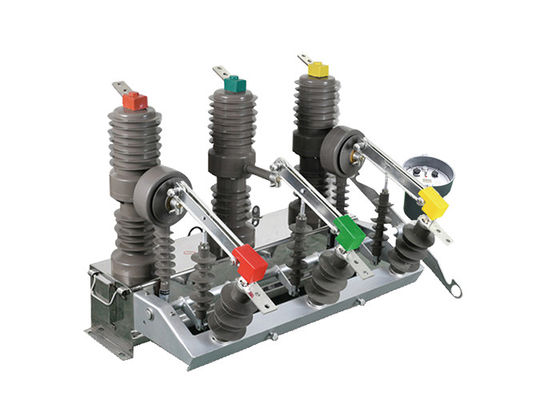

เครื่องตัดวงจรติดเสา ZW32-12 เป็นอุปกรณ์กระจายที่แข็งแกร่งที่ออกแบบสําหรับการใช้งานกลางแจ้ง มันทํางานด้วยความแรงดันระดับ 12kV และความถี่ AC สามเฟส 50Hzเครื่องตัดวงจรนี้เป็นหลักที่ใช้ในการตัดและปิดปัจจุบันภาระ, กระแสการอุดหนุน และกระแสการตัดสั้นในระบบอิเล็กทรอนิกส์
หนึ่งในข้อดีสําคัญของเครื่องตัดวงจร ZW32-12 คือความหลากหลายของมัน มันพบการใช้งานที่กว้างขวางในสถานที่ต่างๆ รวมถึงสถานีย่อย, ระบบกระจายสินค้าของอุตสาหกรรมและเหมืองแร่และเครือไฟฟ้าชนบททําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานด้านการป้องกันและควบคุม
นอกจากนี้ เครื่องตัดวงจร ZW32-12 สามารถทําหน้าที่เป็นสวิตช์ส่วนหนึ่ง ทําให้การทํางานของเครือข่ายพลังงานมีประสิทธิภาพส่วนเฉพาะของเครือข่ายกระจายน้ําสามารถแยกออกเพื่อการบํารุงรักษาหรือการจัดการกับความผิดพลาด.
เพื่อเพิ่มความสามารถในการทํางานของมันอีกต่อไป เครื่องตัดวงจร ZW32-12 สามารถบูรณาการกับตัวควบคุมสะดวกต่อการควบคุมทางไกล, ติดตามและอัตโนมัติการดําเนินงานของเครื่องตัดวงจร คุณสมบัตินี้ช่วยให้มีประสิทธิภาพและความน่าเชื่อถือโดยรวมของเครือข่ายกระจาย
การแนะนําเครื่องควบคุม:
เครื่องควบคุมรองรับการสื่อสารผ่านอินเตอร์เฟซ 485/232 ซึ่งอนุญาตให้มีการติดตามและควบคุมจากระยะไกล. มันยังสามารถสื่อสารผ่านไฟเบอร์ออปติกหรือการเชื่อมต่อไร้สาย.
เมื่อพบว่ามีสวิตช์หนัก เครื่องจะเร่งกระบวนการกระบวนการโดยอัตโนมัติในกรณีที่เกิดความผิดพลาดถาวร
การปิดและปิดใหม่ทางไกล / มือ: ผู้ใช้มีตัวเลือกในการปิดและปิดใหม่วงจรทางไกลหรือด้วยมือหากผู้ใช้ลืมถอดสวิทช์การก่อดิน เมื่อนําพลังงานกลับมาหลังจากซ่อมสาย, อุปกรณ์สามารถเร่งกระบวนการกระแทกเพื่อรับรองความปลอดภัย
สามารถปรับระยะเวลาการปิดใหม่ได้ถึง 3 ครั้ง โดยคุณสมบัตินี้ช่วยให้มีความยืดหยุ่นในการกําหนดระยะเวลาการปิดที่เหมาะสมก่อนที่จะปิดวงจรอีกครั้งหลังจากเกิดความผิดพลาด
วงจรปิดกระโดดของตัวควบคุมมีการออกแบบป้องกันการทํางานผิดพลาด ซึ่งรวมถึงฟังก์ชันป้องกันการกระโดดเพื่อป้องกันการปิดวงจรโดยไม่ตั้งใจ
เครื่องควบคุมสามารถแยกระหว่างความผิดพลาดในโซนและนอกโซน โดยใช้กระแสไฟฟ้าแบบไม่มีลําดับความสามารถนี้ช่วยระบุตําแหน่งของความผิดพลาดและทําให้การแก้ไขปัญหาและการบํารุงรักษาที่มีเป้าหมายมากขึ้น.
การป้องกันการทํางานผิดพลาด: เครื่องปรับระยะไกลถูกออกแบบมาเพื่อป้องกันการทํางานผิดพลาด ลักษณะการออกแบบนี้ทําให้แน่ใจว่าสวิทช์จะไม่ถูกกระตุ้นโดยอุบัติเหตุทําให้ลดความเสี่ยงของการกระทําที่ไม่ได้ตั้งใจ.
การใช้งาน:
1.สับสเตชั่น: ใช้กันทั่วไปทั้งในภายในและภายนอก สับสเตชั่นสําหรับการป้องกันและควบคุมการกระจายไฟฟ้าระดับความดันกลางเครื่องตัดวงจรระยะว่างรับประกันการหยุดเชื่อถือได้ของกระแสความผิดพลาด, กระแสการอ้วนและกระแสการอ้วน, ป้องกันอุปกรณ์ substation.
2.บริษัทอุตสาหกรรมและเหมืองแร่: เครื่องตัดวงจรระยะว่าง ZW32-12 ใช้ในระบบกระจายของบริษัทอุตสาหกรรมและเหมืองแร่เพื่อปกป้องมอเตอร์, เครื่องแปลงและอุปกรณ์ไฟฟ้าอื่น ๆ จากการกระจายไฟเกินและวงจรสั้นมันช่วยรักษาความมั่นคงและความปลอดภัยของการจําหน่ายพลังงานในอุปกรณ์เหล่านี้
3โรงพยาบาลและสถานพยาบาล: เครื่องตัดวงจรสูบว่าง ZW32-12 ใช้ในโรงพยาบาลและสถานพยาบาลเพื่อปกป้องระบบไฟฟ้าและอุปกรณ์การแพทย์มันให้การตัดวงจรที่น่าเชื่อถือและป้องกันจากอันตรายที่เป็นไปได้การประกันการทํางานอย่างต่อเนื่องของบริการการแพทย์ที่สําคัญ
4.อาคารพาณิชย์และอาคารอยู่อาศัย: เครื่องตัดวงจรระบายอากาศพบการนําไปใช้ในอาคารพาณิชย์และอาคารอยู่อาศัยสําหรับการกระจายและป้องกันไฟฟ้ามันรับประกันความปลอดภัยของระบบไฟฟ้าป้องกันการอ้วนและวงจรสั้น และลดความเสี่ยงของการเกิดไฟฟ้า
5การใช้งานในเครือข่ายฉลาด: ความสามารถในการควบคุมที่ฉลาดของเครื่องตัดวงจรทําให้มันเข้ากันได้กับการใช้งานในเครือข่ายฉลาดสามารถบูรณาการในระบบเครือข่ายฉลาด เพื่อให้สามารถติดตามทางไกลได้, การวินิจฉัยความผิดพลาดและการจัดการภาระ, ส่งผลให้มีประสิทธิภาพและความน่าเชื่อถือของเครือข่ายโดยรวม
6สถานีชาร์จรถไฟฟ้า: ด้วยการนํารถไฟฟ้า (EVs) มาใช้มากขึ้น เครื่องตัดวงจรแม่เหล็กถาวรที่ฉลาดสามารถใช้ในสถานีชาร์จรถไฟฟ้าได้มันให้ความคุ้มกันที่รวดเร็วและแม่นยําต่อการกระจายไฟเกินและวงจรสั้น, รับประกันการชาร์จที่ปลอดภัยและน่าเชื่อถือ
โครงสร้าง:
1.กรอบ: กรอบเป็นองค์ประกอบโครงสร้างหลักของเครื่องตัดวงจร, ให้การสนับสนุนและบ้านสําหรับองค์ประกอบภายใน
2องค์ประกอบบรรทุกกระแสไฟฟ้า: องค์ประกอบเหล่านี้ประกอบด้วยคอนแท็ค, คอนดักเตอร์ และส่วนบรรทุกกระแสไฟฟ้าที่สร้างเส้นทางไฟฟ้าผ่านเครื่องตัดวงจรพวกเขารับผิดชอบในการนําและหยุดการไหลของปัจจุบัน.
3องค์ประกอบแม่เหล็กถาวร: องค์ประกอบแม่เหล็กถาวรเป็นองค์ประกอบสําคัญของเครื่องตัดวงจรมันประกอบด้วยแม่เหล็กถาวรที่ผลิตสนามแม่เหล็กเพื่อควบคุมการกระตุ้นของเครื่องตัดวงจรแม็กเนตถูกวางไว้อย่างละเอียด เพื่อให้แรงแม่เหล็กที่ต้องการสําหรับการทํางานที่มีประสิทธิภาพและแม่นยํา
4กลไกกระตุ้น: กลไกกระตุ้นรับผิดชอบในการเริ่มการเปิดเครื่องตัดวงจรเมื่อพบความผิดพลาดหรือภาวะอ้วนในเครื่องตัดวงจรแม่เหล็กถาวรที่ฉลาดกลไกการกระตุ้นถูกออกแบบให้ตอบสนองอย่างรวดเร็วและแม่นยําต่อสัญญาณความผิดพลาดที่ได้รับจากระบบควบคุมที่เชี่ยวชาญ
5ระบบควบคุมที่ฉลาด ระบบควบคุมที่ฉลาดคือสมองของเครื่องตัดวงจรและส่วนประกอบอิเล็กทรอนิกส์อื่น ๆ ที่ติดตามปริมาตรไฟฟ้า, วิเคราะห์สภาพความผิดพลาดและควบคุมการทํางานของเครื่องตัดวงจร ระบบควบคุมยังสามารถมีอินเตอร์เฟสการสื่อสารสําหรับการติดตามทางไกล, การบันทึกข้อมูลและการบูรณาการกับระบบอื่น ๆ.
6องค์ประกอบช่วย: องค์ประกอบช่วยต่าง ๆ อาจมีอยู่ในเครื่องตัดวงจรแม่เหล็กถาวรที่มีความฉลาด ขึ้นอยู่กับการใช้งานและความต้องการเฉพาะเจาะจงซึ่งอาจรวมถึงตัวชี้วัด, ติดต่อผู้ช่วยสําหรับจุดหมายและจุดควบคุม, การล็อคทางกล, และปลายสําหรับการเชื่อมต่อสายไฟภายนอก
7หน่วยปิด: เครื่องตัดวงจรมักถูกปิดไว้ภายในกระเป๋าปิด เพื่อให้มีการป้องกันจากปัจจัยสิ่งแวดล้อม เช่น ฝุ่น ความชื้น และความเสียหายทางกายภาพกล่องสามารถทําจากวัสดุทนทาน เช่นโลหะหรือพลาสติกคุณภาพสูง.
สภาพ:
1ความสูงไม่เกิน 2000 เมตร
2อุณหภูมิอากาศภายใน: -45 ° C ~ + 40 ° C ความแตกต่างของอุณหภูมิประจําวัน: 25 ° C
3ความเร็วลมไม่เกิน 35 m / s
4ไม่มีจุดที่น่าเผาไหม้, ระเบิด อันตราย การกัดกรองทางเคมีและสั่นแรง
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | ความถี่ในการทํางาน(การทดสอบแบบแห้ง/การทดสอบแบบเปียก) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
