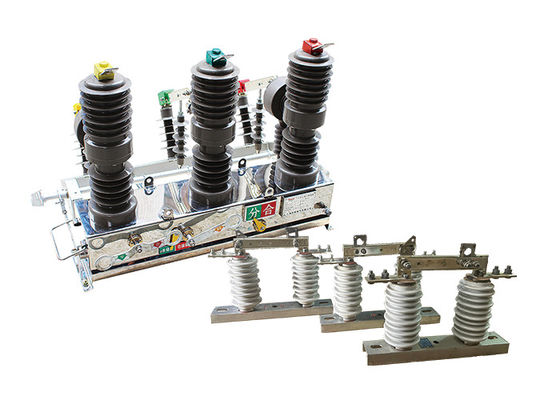

ZW32-12 ซีรีส์ ต้นติดเครื่องตัดวงจรอัตโนมัติ ใช้งานง่าย GB1984 / GB11022 ด้วยสวิทช์ตัดต่อภายนอก

ZW32-12 ซีรีส์ ต้นติดเครื่องตัดวงจรอัตโนมัติ ใช้งานง่าย GB1984 / GB11022 ด้วยสวิทช์ตัดต่อภายนอก

คําอธิบายสินค้า:

เครื่องตัดวงจรติดเสา ZW32-12 เป็นอุปกรณ์จําหน่ายไฟฟ้ากลางแจ้งระดับ 12KV 3 ขั้นตอน AC 50Hz โดยใช้เป็นหลักในการตัดและปิดกระแสน้ําหนักกระแสการอ้วนและกระแสวงจรสั้น- รูปแบบประโยชน์เหมาะสําหรับการคุ้มครองและควบคุมในระบบกระจายของสถานีไฟฟ้าย่อยและอุตสาหกรรมและบริษัทเหมืองแร่และสถานที่ที่เครือไฟฟ้าชนบททํางานบ่อย. มันยังสามารถทํางานสวิตช์ส่วนของเครือข่ายพลังงาน และหลังจากติดตั้งตัวควบคุม มันสามารถทําความเป็นจริงการอัตโนมัติของเครือข่ายการกระจาย

GW9-10 สวิตช์ตัดความดันสูง เป็นสวิตช์ไฟฟ้าที่ออกแบบเพื่อแยกส่วนหนึ่งของเครือข่ายไฟฟ้าหรือระบบจากส่วนที่เหลือของระบบเพื่อการบํารุงรักษาหรือซ่อมแซมปกติใช้ในระบบส่งและกระจายไฟฟ้าความแรงสูง.

สวิตช์ถูกออกแบบมาเพื่อเปิดและปิดภายใต้สภาพปกติหรือผิดปกติ เช่น ความผิดพลาดหรือการเคลื่อนไหวเกินแรงมันตัดส่วนของระบบจากส่วนที่เหลือของเครือข่าย, ป้องกันการไหลของไฟฟ้าไปยังส่วนที่

สวิทช์ตัดความดันสูงถูกออกแบบให้ทํางานในความดันระหว่าง 600 โวลต์ และ 765,000 โวลต์ และสามารถทํางานด้วยมือหรืออัตโนมัติได้ปกติจะติดตั้งไว้ในสถานีไฟฟ้าย่อย หรือบนเสาไฟฟ้าและเป็นองค์ประกอบสําคัญของระบบไฟฟ้า

อิทธิพลสองครั้งของการใช้งานเมื่อเครื่องตัดวงจรใช้D กับเครื่องตัดสายแยก!!

โครงสร้าง:

1.กรอบ: กรอบเป็นองค์ประกอบโครงสร้างหลักของเครื่องตัดวงจร, ให้การสนับสนุนและบ้านสําหรับองค์ประกอบภายใน.

2องค์ประกอบบรรทุกกระแสไฟฟ้า: องค์ประกอบเหล่านี้ประกอบด้วยคอนแท็ค, คอนดักเตอร์ และส่วนบรรทุกกระแสไฟฟ้าที่สร้างเส้นทางไฟฟ้าผ่านเครื่องตัดวงจรพวกเขารับผิดชอบในการนําและหยุดการไหลของปัจจุบัน.

3องค์ประกอบแม่เหล็กถาวร: องค์ประกอบแม่เหล็กถาวรเป็นองค์ประกอบสําคัญของเครื่องตัดวงจรมันประกอบด้วยแม่เหล็กถาวรที่ผลิตสนามแม่เหล็กเพื่อควบคุมการกระตุ้นของเครื่องตัดวงจรแม็กเนตถูกวางไว้อย่างละเอียด เพื่อให้แรงแม่เหล็กที่ต้องการสําหรับการทํางานที่มีประสิทธิภาพและแม่นยํา

4กลไกกระตุ้น: กลไกกระตุ้นรับผิดชอบในการเริ่มการเปิดเครื่องตัดวงจรเมื่อพบความผิดพลาดหรือภาวะอ้วนในเครื่องตัดวงจรแม่เหล็กถาวรที่ฉลาดกลไกการกระตุ้นถูกออกแบบให้ตอบสนองอย่างรวดเร็วและแม่นยําต่อสัญญาณความผิดพลาดที่ได้รับจากระบบควบคุมที่เชี่ยวชาญ

5ระบบควบคุมที่ฉลาด ระบบควบคุมที่ฉลาดคือสมองของเครื่องตัดวงจรและส่วนประกอบอิเล็กทรอนิกส์อื่น ๆ ที่ติดตามปริมาตรไฟฟ้า, วิเคราะห์สภาพความผิดพลาดและควบคุมการทํางานของเครื่องตัดวงจร ระบบควบคุมยังสามารถมีอินเตอร์เฟซการสื่อสารสําหรับการติดตามทางไกล, การบันทึกข้อมูลและการบูรณาการกับระบบอื่น ๆ.

6องค์ประกอบช่วย: องค์ประกอบช่วยต่าง ๆ อาจมีอยู่ในเครื่องตัดวงจรแม่เหล็กถาวรที่มีความฉลาด ขึ้นอยู่กับการใช้งานและความต้องการเฉพาะเจาะจงซึ่งอาจรวมถึงตัวชี้วัด, ติดต่อผู้ช่วยสําหรับจุดหมายและจุดควบคุม, การล็อคทางกล, และปลายสําหรับการเชื่อมต่อสายไฟภายนอก

7หน่วยปิด: เครื่องตัดวงจรมักถูกปิดไว้ภายในกระเป๋าปิด เพื่อให้มีการป้องกันจากปัจจัยสิ่งแวดล้อม เช่น ฝุ่น ความชื้น และความเสียหายทางกายภาพกล่องสามารถทําจากวัสดุทนทาน เช่นโลหะหรือพลาสติกคุณภาพสูง.

ลักษณะ:

1.โครงสร้างแบบเสาสามเฟสที่ปิดเต็มไปด้วยประสิทธิภาพการปิดสูง

A. ผลงานการหักที่มั่นคงและน่าเชื่อถือ ไม่มีอันตรายของการเผาไหม้หรือระเบิด ไม่มีการบํารุงรักษา ขนาดเล็ก น้ําหนักเบา และอายุการใช้งานยาวนาน

B.ความสามารถในการป้องกันความชื้นและฝนที่แข็งแรง เหมาะสําหรับการใช้ในพื้นที่หนาวหรือชื้น

C.วัสดุที่นําเข้าที่มีประสิทธิภาพการกันความร้อนที่ดี ทนต่ออุณหภูมิสูง ทนต่อ UV และทนต่อการแก่ตัว

2กลไกการทํางานสปริงขนาดเล็กที่ประสิทธิภาพและน่าเชื่อถือ

A. เครื่องยนต์เก็บพลังงานมีการใช้พลังงานที่ต่ําสําหรับการเปิดและปิด; กลไกใช้วิธีการส่งตรงที่มีส่วนประกอบน้อยลง ส่งผลให้มีความน่าเชื่อถือสูง

B.กลไกการทํางานถูกวางอยู่ในกล่องที่ปิดปิดเพื่อป้องกันสนิมอย่างมีประสิทธิภาพและเพิ่มความน่าเชื่อถือของกลไก

3การควบคุมที่สะดวกและยืดหยุ่น และการทํางานที่รวมกันได้อย่างอิสระ

A. สามารถทํางานด้วยมือในการตัดหรือทํางานด้วยไฟฟ้าในการเปิดและปิด และสามารถทํางานด้วยระยะไกลจากสถานที่ห่างไกล

B.มันสามารถถูกจับคู่กับตัวควบคุมที่มีความชํานาญเพื่อบรรลุระบบอัตโนมัติการกระจายหรือรวมกับตัวควบคุมการปิดใหม่เพื่อสร้างตัวปิดใหม่หรือส่วนส่วนอัตโนมัติ

C. สามารถติดตั้งเครื่องแปลงกระแสไฟฟ้าสองเฟสหรือสามเฟส เพื่อป้องกันกระแสไฟฟ้าเกินหรือตัดสายสั้น

D.มันสามารถให้สัญญาณการรับปัจจุบันสําหรับผู้ควบคุมที่มีความฉลาดและสามารถติดตั้งเครื่องแปลงปัจจุบันตามความต้องการของผู้ใช้

E. สามารถติดตั้งสวิทช์แยกกันแบบติดต่อกัน 3 ขั้นตอน พร้อมอุปกรณ์ติดต่อกันแบบป้องกันการทํางานผิดปกติมันยังสามารถติดตั้งกับตัวปิดระบายแรงกระแทก ไซโลเลอร์เสาสําหรับการบํารุงรักษาง่าย.

การใช้งาน:

1.สับสเตชั่น: ใช้กันทั่วไปทั้งในภายในและภายนอก สับสเตชั่นสําหรับการป้องกันและควบคุมการกระจายพลังงานความแรงกลางเครื่องตัดวงจรระยะว่างรับประกันการหยุดเชื่อถือได้ของกระแสความผิดพลาด, กระแสการอ้วนและกระแสการอ้วน, ป้องกันอุปกรณ์ substation.

2.บริษัทอุตสาหกรรมและเหมืองแร่: เครื่องตัดวงจรระยะว่าง ZW32-12 ใช้ในระบบกระจายของบริษัทอุตสาหกรรมและเหมืองแร่เพื่อปกป้องมอเตอร์, เครื่องแปลงและอุปกรณ์ไฟฟ้าอื่น ๆ จากการกระจายไฟเกินและวงจรสั้นมันช่วยรักษาความมั่นคงและความปลอดภัยของการจําหน่ายพลังงานในอุปกรณ์เหล่านี้

3.เครือข่ายไฟฟ้าในชนบท: เนื่องจากความสามารถในการทนต่อการทํางานบ่อย ๆ เครื่องตัดวงจรระยะว่างเหมาะสําหรับการใช้ในเครือข่ายไฟฟ้าในชนบททําให้สามารถแยกแยกเครือข่ายไฟฟ้าได้อย่างมีประสิทธิภาพนอกจากนี้ เมื่อติดตั้งเครื่องควบคุม มันสามารถนําระบบการกระจายไฟฟ้าไปใช้ในระบบอัตโนมัติ เพื่อเพิ่มความน่าเชื่อถือและประสิทธิภาพของระบบไฟฟ้าในชนบท

4.อาคารพาณิชย์: เครื่องตัดวงจรระยะว่างยังถูกใช้ในอาคารพาณิชย์เพื่อการกระจายและป้องกันพลังงานการป้องกันความเสียหายของอุปกรณ์และลดเวลาหยุดทํางานให้น้อยที่สุด.

ปริมาตรเทคนิค:

ZW32-12

GW9-10
