เครื่องตัดวงจรระบายอากาศระดับความแรงสูงภายนอก ประสิทธิภาพสูงที่ใช้โดยระบบอุตสาหกรรม
คําอธิบายสินค้า:

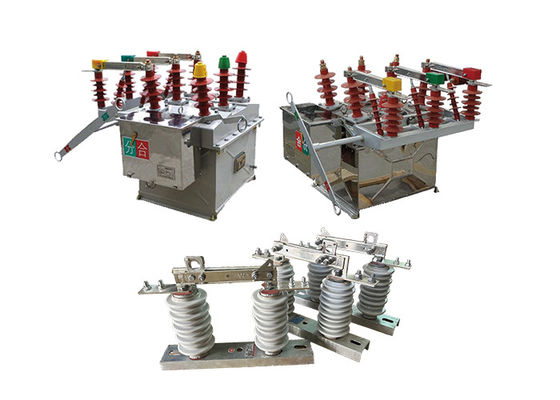

เครื่องตัดวงจรระยะว่างแบบ AC ระดับความดันสูงภายนอก ZW8-12 เหมาะสําหรับเครื่องตัดวงจรระดับความดันสูงแบบ AC ระดับสามเฟสภายนอกที่มีความดันขนาด 12kV และความถี่ขนาด 50Hzใช้เป็นหลักในระบบกระจายไฟฟ้าของเครือไฟฟ้าเมืองและชนบทขนาด 10kV เพื่อเปิดหรือปิดกระแสแรงฝนและกระแสความผิดพลาดในวงจรสั้นเป็นหนึ่งในผลิตภัณฑ์ที่มีการใช้อย่างแพร่หลาย ที่มีวัยรุ่น และมั่นคงที่สุดในระบบพลังงาน
สวิตช์สติ๊กโฮค GW9-10 เป็นอุปกรณ์พกพาประเภทหนึ่งที่ใช้ในการแยกและติดดินสายการกระจายไฟฟ้าเพื่อการบํารุงรักษา, ซ่อมแซม, หรืออุปกรณ์ฉุกเฉินมันเป็นเครื่องมือที่สามารถใช้ได้ในหลาย ๆ การใช้งานรวมถึงสายการกระจายอากาศ สถานไฟฟ้าย่อย และอุตสาหกรรม
มันถูกออกแบบให้ใช้โดยคนเดียว ทําให้การใช้งานและการเคลื่อนไหวง่าย. มันประกอบด้วยแท่งไฟเบอร์กลาสโทรทัศน์, ซึ่งสามารถขยายเพื่อไปถึงอุปกรณ์ไฟฟ้า,และชุดของเครื่องติดตั้งที่เปลี่ยนกันได้, ที่ทําให้ผู้ใช้สามารถทํางานได้หลากหลายอย่าง เช่น เปิดปิดสวิทช์ และสายเชื่อมดิน
สวิตช์กระดูกโฮกสติ๊กถูกออกแบบมาเพื่อให้เกิดการหยุดทํางานที่เห็นได้ชัดในวงจรไฟฟ้า ซึ่งช่วยป้องกันจากการสัมผัสโดยอุบัติเหตุกับอุปกรณ์ที่ใช้พลังงานมันถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง, เช่นลมแรง ฝนและหิมะ ทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมกลางแจ้ง
ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง
ลักษณะ:
ฟังก์ชันป้องกันไมโครคอมพิวเตอร์
1มันมีฟังก์ชันป้องกันกระแสสามระดับ: การขับเคลื่อนเร็ว, การขับเคลื่อนเร็วที่มีเวลาจํากัด และการป้องกันกระแสเกิน
2.การตั้งค่าแบบยืดหยุ่นของลักษณะเวลาที่เร็วและช้า
3ผู้ใช้สามารถตั้งค่าการป้องกันและความช้า
ฟังก์ชันปิดใหม่
1.สามารถตั้งการปิดใหม่ได้สูงสุดถึง 3 ครั้ง
2ผู้ใช้สามารถเลือกจํานวนการปิดใหม่และระยะเวลาการปิดใหม่ที่แตกต่างกันได้
3มันมีฟังก์ชันของการเร่งก่อนการปิดใหม่, การเร่งหลังจากการปิดใหม่, และการเลือกการประสานลําดับ
ฟังก์ชันการสร้างเครือข่ายใหม่
1.รวมถึงการล็อคการเดินทางต่ําความกระตุ้น การล็อคการเดินทางแบบอัตโนมัติ ไม่ล็อคการเดินทางแบบสั้น การล็อคการเดินทางแบบต่อเนื่อง ไม่ล็อคการเดินทางแบบสั้น การล็อคการเดินทางต่ําความกระตุ้น การรีเซ็ตการเดินทางแบบอัตโนมัติ การเปิดตัวค่าป้องกันการรอและการเปิดตัวค่าป้องกันการรอคอยอย่างต่อเนื่อง.
2การควบคุมอัจฉริยะที่กระจายได้สามารถทําตามฟังก์ชันที่กําหนดล่วงหน้าระหว่างการทํางานของเครือข่ายวงแหวน
3.เมื่อเกิดความผิดพลาดในเครือข่าย มันจะกําจัดความผิดพลาดโดยอัตโนมัติ แยกพื้นที่ความผิดพลาด
โครงสร้าง:
1เทคโนโลยีการออกแบบแบบยืดหยุ่นครั้งเดียวที่ใช้หมู: ผนังบนของกระเป๋าปิดถูกผลิตโดยใช้เทคโนโลยีการออกแบบแบบยืดหยุ่นครั้งเดียวที่ทันสมัยที่ประกันความแข็งแรงทางกลสูง, การจัดอันดับการคุ้มกัน IP4X, และลักษณะสวยงาม. เทคโนโลยีนี้ยังอํานวยความสะดวกในการติดตั้งง่าย. นอกจากนี้, กล่องกันสนิมและกัดกรอง.ผู้ใช้มีทางเลือกในการเลือกระหว่างเหล็กไร้ขัดเหล็กหรือคุณภาพสูงการรักษาแผ่นเหล็ก spray.
2.สวิตช์ตัดต่อ (ไม่จํากัด) เครื่องตัดวงจรสูคิวัม ZW32-12 มีลักษณะสวิตช์ตัดต่อแบบจํากัด สวิตช์นี้ถูกออกแบบโดยเฉพาะบนพื้นฐานของหน่วยร่างสวิตช์ ZW8มันใช้เป็นจุดตัดต่อที่สะดวกและเห็นได้ชัด ระหว่างการบํารุงรักษาสายการกระจายเพื่อป้องกันการทํางานผิดปกติ, อุปกรณ์ล็อคเข้ากันทางกลถูกนําเข้าระหว่างสวิตช์ตัดต่อและสับเปลี่ยนวงจรวิธีนี้ทําให้ความปลอดภัยเพิ่มขึ้นและลดความเสี่ยงของการทํางานสุ่ม.
การใช้งาน
1การกระจายพลังงาน: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้อย่างแพร่หลายในระบบกระจายพลังงานเพื่อสลับและปกป้องเครื่องแปลงกระจายพลังงาน เครื่องเลี้ยงและอุปกรณ์อื่น ๆปกติจะติดตั้งบนเสากลางแจ้ง, สตั๊นท์สเตชั่น และเครื่องสลับ
2พลังงานที่สามารถปรับปรุงได้ในขนาดของอุปกรณ์ประกอบการ: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในโครงการพลังงานที่สามารถปรับปรุงได้ในขนาดของอุปกรณ์ประกอบการ เช่น โรงงานพลังงานลมและพลังแสงอาทิตย์ เพื่อเปลี่ยนและปกป้องเครื่องเปลี่ยนและอุปกรณ์อื่น ๆ.
3ระบบทางรถไฟฟ้า: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในระบบทางรถไฟฟ้า เช่น ระบบสัญญาณและพื้นฐานทางรถไฟฟ้า เพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้า
4การดําเนินงานการทําเหมืองแร่: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในการดําเนินงานการทําเหมืองแร่เพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้าในสภาพแวดล้อมภายนอกที่รุนแรง
5.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในอุตสาหกรรมน้ํามันและก๊าซเพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้า เช่น ปั๊ม เครื่องบดและลําเลียง
ปริมาตรเทคนิค:
ZW8-12
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับความละเอียด | 1 นาที ความถี่อุตสาหกรรม ทนความกระชับกําลัง | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันต่อต้านกระแสไฟฟ้า (สูงสุด) | 75 | ||||||||||
| 3 | ปัจจุบัน | A | 630 | ||||||||
| 4 | ไฟฟ้าตัดวงจรสั้น | kA | 20 | ||||||||
| 5 | ช่วงเวลาปัจจุบันการตัดสายตัดสั้น | เวลา | 30 | ||||||||
| 6 | อัตราการปรับความเร็ว | kA | 50 | ||||||||
| 7 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | 50 | |||||||||
| 8 | ระยะเวลาเฉพาะระยะสั้น ทนต่อกระแสไฟฟ้า | 20 | |||||||||
| 9 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 10 | เวลาหยุด (การแยกความตื่นเต้นแยก) |
ความดันการทํางานสูงสุด | ms | 15-50 | |||||||
| ความดันการทํางาน | 30-60 | ||||||||||
| ความดันทํางานขั้นต่ํา | |||||||||||
| 11 | เวลาปิด | 25-50 | |||||||||
| 12 | เวลาตัดต่อเต็ม | ≤ 100 | |||||||||
| 13 | เวลาเผาไหม้ | ≤20 | |||||||||
| 14 | อายุการใช้งานกล | เวลา | 10000 | ||||||||
| 15 | ฟังก์ชันปิด | J | 70 | ||||||||
| 16 | พลังการเข้าระดับชื่อของมอเตอร์เก็บพลังงาน | W | < 250 | ||||||||
| 17 | ความดันการทํางานระดับ / ความดันวงจรช่วยระดับ | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | ระยะเวลาในการเก็บพลังงานที่ความดันระดับ | S | < 10 | ||||||||
| 19 | เครื่องตัดความแรงเกิน | ปัจจุบัน | A | 5 | |||||||
| ความแม่นยําของกระแสการตัดต่อ | % | ± 10 | |||||||||
GW9-10
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
