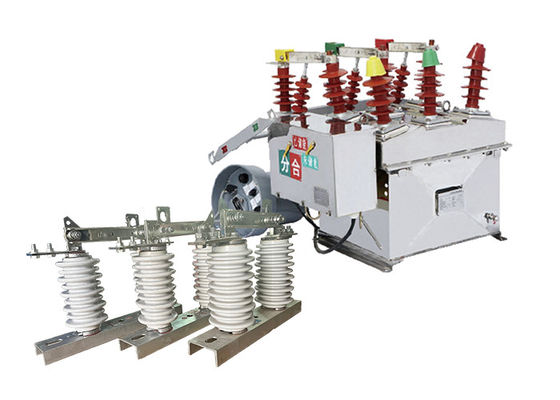

เครื่องตัดวงจรระบายอากาศความแรงสูงประสิทธิภาพสูง 630A/1000A/1250A

ระบบตัดวงจรระบายอากาศประสิทธิภาพสูง ความดันสูง 3 พาห์เซส

คําอธิบายสินค้า:

เครื่องตัดวงจรระบายความแรงสูง ZW8-12 ถูกออกแบบให้สอดคล้องกับมาตรฐานสากล และถูกผลิตโดยใช้เทคโนโลยีที่ทันสมัยขนาดความแรงสูงสุด 630A, และกระแสตัดวงจรสั้นสูงถึง 20kA

เครื่องตัดวงจรประกอบด้วยส่วนประกอบสําคัญหลายส่วน รวมถึงเครื่องตัดระยะว่าง เครื่องทํางาน และระบบควบคุมเครื่องตัดความว่างเป็นหัวใจของเครื่องตัดวงจร และรับผิดชอบในการตัดกระแสไฟฟ้ามันถูกออกแบบมาเพื่อทํางานในระยะว่าง ซึ่งช่วยป้องกันการบุกและรับประกันการทํางานที่น่าเชื่อถือได้

อุปกรณ์การทํางานรับผิดชอบในการเปิดและปิดเครื่องตัดวงจร และสามารถทํางานด้วยมือหรือไฟฟ้าระบบควบคุมติดตามเครื่องตัดวงจรและให้ผลตอบสนองให้กับผู้ใช้งาน, ทําให้พวกเขาสามารถติดตามสถานะของเครื่องตัดไฟและตรวจพบความผิดพลาดใด ๆ

เครื่องตัดวงจร ZW8-12 ได้ถูกออกแบบมาเพื่อให้มีความน่าเชื่อถือสูง และต้องการการบํารุงรักษาอย่างน้อย มีอายุการใช้งานยาวนาน และสามารถทนต่อสภาพแวดล้อมภายนอกที่รุนแรงทําให้มันเหมาะสําหรับการใช้ในรูปแบบที่หลากหลาย.

สวิตช์ dosconnector ภายนอก GW9-10 เป็นสวิตช์ไฟฟ้าที่ออกแบบเพื่อแยกส่วนหนึ่งของเครือข่ายไฟฟ้าหรือระบบจากส่วนที่เหลือของระบบเพื่อการบํารุงรักษาหรือซ่อมแซมปกติใช้ในระบบส่งและกระจายไฟฟ้าความแรงสูง.

สวิตช์ถูกออกแบบมาเพื่อเปิดและปิดภายใต้สภาพปกติหรือผิดปกติ เช่น ความผิดพลาดหรือการเคลื่อนไหวเกินแรงมันตัดส่วนของระบบจากส่วนที่เหลือของเครือข่าย, ป้องกันการไหลของไฟฟ้าไปยังส่วนที่

สวิทช์ดอสคอนเนคเตอร์กลางแจ้งมักถูกออกแบบให้ทํางานในแรงดันระหว่าง 600 โวลต์และ 765,000 โวลต์ และสามารถทํางานด้วยมือหรืออัตโนมัติปกติจะติดตั้งไว้ในสถานีไฟฟ้าย่อย หรือบนเสาไฟฟ้าและเป็นองค์ประกอบสําคัญของระบบไฟฟ้า

มันสําคัญที่จะปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม เมื่อทํางานกับสวิตช์ตัดต่อความแรงสูง เพราะมันอาจเป็นอันตรายถ้าไม่ใช้ถูกต้องเพียงบุคลากรที่มีคุณสมบัติและได้รับการฝึกอบรมเท่านั้นที่ควรได้รับอนุญาตให้ใช้งานและบํารุงรักษาอุปกรณ์แรงดันสูง.

ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง

ลักษณะ:

ฟังก์ชันการวัด
1.มันบันทึกความดัน ไฟฟ้า และข้อมูลการทํางานอื่นๆ รวมถึงบันทึกเหตุการณ์

ฟังก์ชัน FTU
1.มันสามารถบรรลุฟังก์ชันทางไกล 4 ประการ ได้แก่ การควบคุมทางไกล, การวัดทางไกล, การส่งสัญญาณทางไกล และการปรับทางไกล
2มันรวมถึงการควบคุมทางไกล การติดตามทางไกลสภาพต่าง ๆ การแสดงค่าการวัดต่าง ๆ และบันทึกเหตุการณ์ทางไกล และการปรับค่าการตั้งค่าต่าง ๆ ทางไกล

อินเตอร์เฟซและโปรโตคอลการสื่อสาร
1 เครื่องควบคุมมีอินเตอร์เฟซข้อมูลหนึ่งและโปรโตคอลสมาธิการสื่อสารทางไกลมาตรฐาน รองรับวิธีสื่อสารต่าง ๆ เช่น สายใย, สายและไร้สายใช้เป็นเทอร์มิเนลทางไกลในระบบอัตโนมัติการกระจายพลังงาน.

ฟังก์ชันการควบคุมทางไกล
1.มันสามารถติดตั้งเครื่องควบคุมทางไกลไร้สาย เพื่อให้สามารถเปิดและปิดทางไกลได้ในระยะใกล้ๆ โดยใช้งานอย่างปลอดภัยและน่าเชื่อถือได้

แบตเตอรี่สํารอง
1.สามารถติดตั้งแบตเตอรี่สํารอง เพื่อรักษาการทํางานปกติได้ 12 ชั่วโมงหลังจากการเสีย AC

ฟังก์ชันป้องกันการสลับพลังงานแบบคู่
1.มีการควบคุมกันแบบคู่ของพลังงาน มีฟังก์ชันการปิดช้าอัตโนมัติเมื่อเปิดและฟังก์ชันการเปิดช้าอัตโนมัติเมื่อปิด
2ด้านออกมีฟังก์ชันไม่ปิดเมื่อมีไฟฟ้า และสองตําแหน่งสวิทช์ถูกล็อคกัน

อัตโนมัติกําจัดความผิดพลาด ตัดแยกพื้นที่ความผิดพลาด ส่งพลังงานอัตโนมัติ และคืนพลังงานสู่พื้นที่ที่ไม่ผิดพลาด


การจัดตั้ง:

ความสัมพันธ์ระหว่าง เครื่องตัดวงจรระยะว่างภายนอกและ เครื่องแยกแยกความแรงสูงภายนอกอยู่ที่บทบาทที่ครบครันในระบบไฟฟ้า:

การตัดวงจร: เครื่องตัดวงจรแบบว่างรับผิดชอบในการตัดวงจรไฟฟ้าระหว่างการทํางานปกติหรือในกรณีที่เกิดความผิดพลาดมันทําหน้าที่เป็นหนทางหลักในการทําลายการไหลของปัจจุบันในทางตรงกันข้าม เครื่องแยกแยกใช้ในการแยกวงจรจากแหล่งพลังงานระหว่างการบํารุงรักษาหรือการซ่อมแซมมันให้ชั้นเพิ่มเติมของความปลอดภัยโดยเปิดวงจรทางกายภาพ.

การประสานงาน: ในระบบไฟฟ้าความดันสูง เครื่องตัดวงจรระยะว่างและเครื่องแยกแยกมักจะประสานงานด้วยกันเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่ตัวแยกแยกใช้ในการแยกวงจรด้วยทางกายภาพและให้สัญญาณที่เห็นได้ชัดของการแยก

ความปลอดภัยและการบํารุงรักษา: เครื่องแยกแยกมีบทบาทสําคัญในการรับประกันความปลอดภัยของพนักงานบํารุงรักษา ก่อนที่งานบํารุงรักษาใด ๆ จะสามารถดําเนินการบนอุปกรณ์ไฟฟ้าเครื่องแยกแยกใช้งานเพื่อเปิดวงจรและให้ช่องว่างอากาศที่เห็นได้การตัดวงจรแบบสูญเสียพลังงาน (vacuum circuit breaker) จะป้องกันระบบในระหว่างการทํางานปกติ และในกรณีเกิดความผิดพลาด

การใช้งาน

1ระบบกระจายไฟฟ้า: เครื่องตัดวงจร ZW8-12 มีบทบาทสําคัญในการควบคุมและป้องกันระบบกระจายไฟฟ้าในเครือไฟฟ้าในเมืองและชนบทขนาด 10kVมันรับผิดชอบในการเปิดหรือปิดกระแสแรงฝนการประกันการกระจายไฟฟ้าที่น่าเชื่อถือให้กับผู้บริโภค

2สถานีไฟฟ้า: เครื่องตัดวงจรมักถูกใช้ในสถานีไฟฟ้าที่สายส่งความแรงสูงถูกเชื่อมต่อกับเครือข่ายกระจายมันช่วยในการแยกและคุ้มครองอุปกรณ์, ทําให้การทํางานที่ปลอดภัยและมีประสิทธิภาพของสับสเตชั่น

3.ระบบพลังงานอุตสาหกรรม: อุตสาหกรรมที่มีความต้องการพลังงานสูง เช่น โรงงานผลิต การดําเนินงานเหมืองแร่ และโครงการพื้นฐานขนาดใหญ่มักจะใช้เครื่องตัดวงจร ZW8-12 เพื่อควบคุมและปกป้องระบบพลังงานความดันสูงมันช่วยในการจัดการกระแสความจืดและปกป้องอุปกรณ์จากกระแสความผิดพลาดวงจรสั้น

4ระบบพลังงานที่สามารถปรับปรุงได้: ด้วยการนํามาใช้แหล่งพลังงานที่สามารถปรับปรุงได้มากขึ้น เช่น พลังงานลมและพลังงานแสงอาทิตย์เครื่องตัดวงจร ZW8-12 ได้รับการนําไปใช้ในระบบสวิทช์วอลเตจสูงที่เกี่ยวข้องกับการผลิตพลังงานที่เกิดจากแหล่งที่สามารถปรับปรุงได้มันช่วยในการบูรณาการพลังงานที่เกิดใหม่ได้อย่างมีประสิทธิภาพในเครือข่ายและรับประกันการทํางานที่ปลอดภัยของอุปกรณ์การผลิตพลังงาน

5.เครือข่ายไฟฟ้า: บริษัทไฟฟ้าเชื่อมโยงกับเครื่องตัดวงจร ZW8-12 เพื่อบริหารและปกป้องเครือข่ายส่งและกระจายไฟฟ้าแรงสูงของพวกเขาสนับสนุนความน่าเชื่อถือและความมั่นคงโดยรวมของเครือข่ายการบริการโดยการควบคุมกระแสภาระภาระอย่างมีประสิทธิภาพและตัดความผิดพลาด.

สภาพ:

อุณหภูมิภายใน: -40°C ~ + 70°C (อุณหภูมิเฉลี่ยต่อวันไม่เกิน + 40°C)

ความสูง:> 1000m ((สูงสุด 3000m)

ความชื้นในบริเวณ: ความชื้นเฉลี่ยรายวันไม่เกิน 95%, รายเดือนเฉลี่ย

ระดับมลพิษ:ระดับ IV

ความเร็วลมสูงสุด: 700Pa (เท่ากับความเร็วลม 35m/s)

ความเข้มแข็งของแผ่นดินไหว: ระดับ 8

ปริมาตรเทคนิค:

ZW8-12


GW9-10
