คําอธิบายสินค้า:

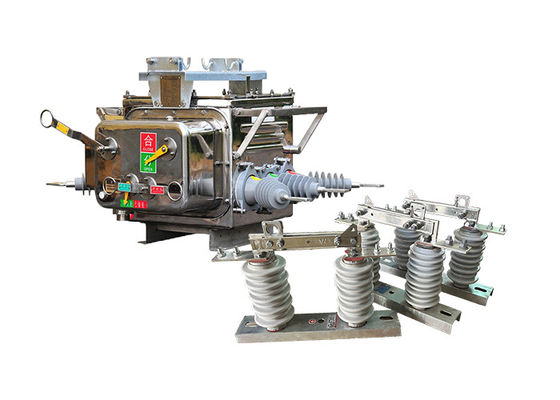

เครื่องตัดวงจรระบายความแรงสูง ZW20-12 ((F) เป็นสินค้าใหม่ที่รวมฟังก์ชันหลายอย่างเข้ากับอุปกรณ์ฉลาดเดียวเครื่องปรับความจืดระยะว่าง, recloser, และ sectionalizer, ให้ความสามารถและประสิทธิภาพในการใช้งานที่หลากหลาย

ส่วนประกอบหลักของ Boundary Load Switch ประกอบด้วยเครื่องตัดความร้อน, เครื่องควบคุม CH-40 และเครื่องแปลงความแรงภายนอกขณะที่ตัวควบคุม CH-40 ให้การคุ้มกันที่ระดับสูง, การควบคุมและการสื่อสารฟังก์ชัน เครื่องแปลงความดันภายนอก, ซึ่งเป็นตัวเลือกสําหรับเครือข่ายวงแหวนสายการจําหน่ายอัตโนมัติสามารถนําไปใช้สําหรับ PT (ทรานฟอร์เมอร์ความเป็นไปได้) การเชื่อมต่อสองฝ่าย.

ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในเครือข่ายวงแหวนพื้นที่ของเครือข่ายไฟฟ้าในเมืองและชนบทขนาด 10kV และ 13kVและอุปกรณ์สวิทช์อัตโนมัติสําหรับการใช้ภาระสายในเครือข่ายวงแหวนนอกจากนี้, มันสามารถทํางานเป็นสวิตช์ขอบเขต (ที่รู้จักกันในทั่วไปว่าสุนัขเฝ้าระวัง) ในสายไฟฟ้าสาขา, รวมทั้งการปิดใหม่และการตัดส่วนในเครือข่ายการกระจายอากาศ.

สวิตช์ภาระขอบเขต (Boundary Load Switch) มีความสามารถในการจัดการทางไกล ทําให้สามารถติดตามและควบคุมได้อย่างมีประสิทธิภาพการอํานวยความสะดวกในการบูรณาการอย่างต่อเนื่องในระบบอัตโนมัติการจัดจําหน่าย.

อุปกรณ์ใช้กลไกการตรวจจับและการตัดสินที่น่าเชื่อถือ รวมถึงความสามารถในการตรวจจับกระแสไฟฟ้าระดับ 0 mA และกระแสไฟฟ้าการตัดสั้นระหว่างระยะนี้ทําให้การกําจัดอัตโนมัติของ single-phase แผ่นดินความผิดพลาดและ phase-to-phase short-circuit ความผิดพลาด, เพิ่มความสามารถในการจัดการความผิดพลาดของระบบ

สวิตช์หลักของเครื่องตัดวงจรระบายความแรงสูงใช้เทคโนโลยีวงจรระบายระบายความว่าง ขณะที่ระบบประกอบความเย็นรวมกัน SF6 และ N2 การประกอบความเย็นก๊าซผสมผลิตภัณฑ์มีการปิดกั้นแก๊สกล่องภายในเต็มไปด้วยก๊าซผสม SF6 และ N2ซึ่งป้องกันการรั่วไหลและรับประกันว่าผลงานของอุปกรณ์ยังคงไม่ถูกผลกระทบจากสภาพแวดล้อมภายนอก.

กลไกการทํางานของสปริงของเครื่องตัดวงจรระบายอากาศแรงดันสูงถูกออกแบบไว้เพื่อการลดขนาดเล็กและการปรับปรุงผลงานส่งผลให้มีความน่าเชื่อถือในการดําเนินงานสูงกว่า เมื่อเทียบกับกลไกสปริงแบบดั้งเดิมการปรับปรุงการออกแบบนี้เพิ่มประสิทธิภาพการทํางานและอายุการใช้งานของอุปกรณ์

สวิตช์ตัดต่อภายนอก GW9-10 เป็นสวิตช์ไฟฟ้าที่ใช้ในการตัดต่อวงจรจากแหล่งพลังงานปกติจะใช้ในระบบส่งและกระจายไฟฟ้าความดันสูง เพื่อให้พนักงานบํารุงรักษา สามารถทํางานบนอุปกรณ์ได้อย่างปลอดภัย โดยไม่ต้องมีอันตรายของการถูกไฟฟ้าชน.

เครื่องตัดสายไฟฟ้าความดันสูง มีใบมีดหรือติดต่อที่สามารถเปิดหรือปิดโดยการหมุนเสา ซึ่งเปิดหรือปิดวงจรต้นโดยทั่วไปมีวัสดุที่ไม่นําทางเพื่อแยกผู้ประกอบการจากความดันสูง.

สวิตช์ตัดต่อภายนอกมีหลายแบบและขนาด ขึ้นอยู่กับความดันและปัจจุบันการจัดอันดับของวงจรที่พวกเขามีมุ่งหมายที่จะควบคุมมัก จะ ติด ต้น หรือ โครงสร้าง และ มัก จะ ใช้ กัน กับ อุปกรณ์ ป้องกัน อื่น ๆ, เช่น เครื่องตัดวงจรและไฟฟิวส์ เพื่อรับประกันความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้า


ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง

ลักษณะของเครื่องควบคุม:

1. ด้วย 485 / 232 อินเตอร์เฟซการสื่อสาร, หรือผ่านไฟเบอร์ออปติก, การติดตามทางไกลไร้สาย; ฟังก์ชันเร่งหลังจากปิดใหม่: เมื่อสวิตช์หนัก

2. ในกรณีความล้มเหลวถาวร การเร่งอัตโนมัติ

3. การควบคุมทางไกล / การปิดมือเพื่อเร่งการเดินทาง, และล็อค recloser: ผู้ใช้ซ่อมสายหลังจากพลังงาน, หากลืมที่จะถอนสวิทช์การก่อดิน

การกระแทกควรเร่งขึ้น

4. สามเวลาล่าช้าปิดสามารถปรับ;

วงจรปิดกระบวนการใช้การออกแบบการป้องกันการทํางานผิดพลาด และมีหน้าที่ป้องกันการกระบวนการ

5.กระแสความรุนแรงแบบไม่มีลําดับ สามารถแยกความผิดพลาดในภูมิภาคจากความผิดพลาดนอกภูมิภาคได้

6สวิทช์รีโมทคอนโทรลถูกออกแบบมาเพื่อป้องกันการทํางานผิดพลาด



สภาพ:

อุณหภูมิอากาศภายใน: -40°C ถึง +70°C

ความสูง: ไม่เกิน 3000 เมตรเหนือระดับทะเล

อากาศรอบข้างอาจถูกปนเปื้อนด้วยฝุ่น, ควัน, ก๊าซที่ทําลาย, คัน, หรือหมอกเกลือ. ระดับปนเปื้อน: ระดับ IV.

ความเร็วลมไม่ควรเกิน 34m/s (เทียบเท่าความดัน 700Pa บนพื้นผิวกระบอก)

ความสั่นสะเทือนหรือกิจกรรมแผ่นดินไหวจากเครื่องสลับภายนอกและอุปกรณ์ควบคุมสามารถถูกละเลย

อัมพลิทูดของความรบกวนไฟฟ้าแม่เหล็กที่ผลักดันในระบบรองไม่เกิน 1.6kV




ลักษณะ:

1ความสามารถในการทําลายสูง: มันสามารถตัดกระแสความผิดพลาดที่สูงและปกป้องระบบไฟฟ้าจากสภาพการเคลื่อนไหวเกิน

2.การออกแบบที่คอมแพคต: เครื่องสวิทช์ถูกออกแบบให้คอมแพคตและประหยัดพื้นที่ ทําให้เหมาะสําหรับสภาพแวดล้อมการติดตั้งที่หลากหลาย

3.ผลงานที่น่าเชื่อถือ: เทคโนโลยีสับสวิทเตอร์ระยะว่างที่ใช้ในสวิทช์รับประกันการทํางานสวิทช์ที่น่าเชื่อถือและความต้องการในการบํารุงรักษาอย่างน้อย

4อายุการใช้งานไฟฟ้าและเครื่องกลยาว: เครื่องสวิทช์ถูกออกแบบให้มีอายุการใช้งานยาวนาน มีความทนทานและความทนทานสูง

5อุปกรณ์ป้องกัน: มันอาจรวมถึงอุปกรณ์ เช่น การป้องกันการเคลื่อนไหวเกินความแรง, การป้องกันการตัดสั้น และมาตรการป้องกันอื่น ๆ เพื่อปกป้องระบบไฟฟ้า

6การควบคุมและติดตามทางไกล: บางรุ่นของซีรีย์ ZW20 อาจมีความสามารถในการควบคุมและติดตามทางไกล, ทําให้การทํางานและการติดตามสถานะสะดวก

การใช้งาน:

1.อาคารพาณิชย์: เครื่องสวิทช์นี้ถูกใช้ในอาคารพาณิชย์ รวมถึงศูนย์การค้า สถานที่สํานักงาน และโรงพยาบาล เพื่อการกระจายพลังงานที่น่าเชื่อถือและปลอดภัยมันทําให้การสลับภาระที่มีประสิทธิภาพและป้องกันภาระไฟฟ้าที่สําคัญ.

2ระบบพลังงานที่เกิดใหม่: เครื่องสวิทช์ ZW20 เหมาะสําหรับระบบพลังงานที่เกิดใหม่ เช่น โรงไฟฟ้าพลังแสงอาทิตย์และฟาร์มลมมันอํานวยความสะดวกในการสลับและคุ้มครองวงจรความดันกลางในระบบเหล่านี้.

3.ไฟฟ้าไฟฟ้าทางรถไฟ: สวิตช์ถูกใช้ในโครงการไฟฟ้าไฟฟ้าทางรถไฟเพื่อควบคุมและปกป้องการจําหน่ายพลังงานให้กับเครือข่ายรถไฟมันรับประกันการกระจายพลังงานที่น่าเชื่อถือและปลอดภัยสําหรับการดําเนินการรถไฟ.

4.สวิทช์ตัดต่อและสวิทช์ติดต่อ: เครื่องตัดวงจร ZW20-12 ((F) สามารถใช้เป็นสวิทช์ตัดต่อหรือสวิทช์ติดต่อในระบบระบบกระจายพลังงานมันสามารถเปิดและปิดวงจรระหว่างการบํารุงรักษาหรือภาวะความผิดพลาด.

5อุปกรณ์เปลี่ยนอัตโนมัติ: เป็นอุปกรณ์เปลี่ยนอัตโนมัติ ทําให้สามารถนําการเปลี่ยนภาระไปใช้ในระบบเครือข่ายวงแหวนลักษณะนี้เพิ่มความยืดหยุ่นและประสิทธิภาพของการกระจายพลังงาน.

ปริมาตรเทคนิค:

ZW20-12 ((F)
