เครื่องตัดวงจรไฟฟ้าระดับความดันสูง AC อัตโนมัติรีเซ็ต เครื่องตัดวงจรระดับระดับระดับความดันสูง
คําอธิบายสินค้า:

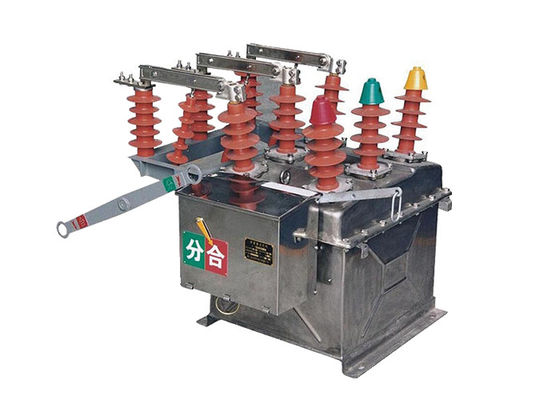

เครื่องตัดวงจรระยะว่างระดับความดันสูง ZW8-12 ได้ถูกออกแบบมาโดยเฉพาะสําหรับการใช้ในภายนอกในระบบเครื่องเปลี่ยนความดันสูงเป้าหมายหลักคือการควบคุมและคุ้มครองระบบกระจายไฟฟ้าในเครือไฟฟ้าในเมืองและชนบทขนาด 10kVมันทํางานที่ความดันระดับ 12kV และความถี่ระดับ 50Hz ทําให้มันเหมาะสําหรับเครื่องสวิทช์ความดันสูงภายนอก AC สามเฟส
หนึ่งในฟังก์ชันสําคัญของเครื่องตัดวงจร ZW8-12 คือการเปิดหรือปิดกระแสแรงในระบบพลังงานมันรับผิดชอบต่อการหยุดการเคลื่อนไหวของไฟฟ้าที่ผิดพลาดในวงจรสั้นการประกันความปลอดภัยและความมั่นคงของเครือข่ายไฟฟ้า
เครื่องตัดวงจรใช้เครื่องตัดระยะว่างเพื่อดับวงจรที่เกิดเมื่อเครื่องตัดวงจรเปิดระหว่างการทํางานเปลี่ยนเครื่องตัดไฟฟ้าด้วยกระเป๋าว่าง เป็นที่รู้จักในเรื่องของความน่าเชื่อถือในการตัดวงโค้งไฟฟ้าพวกเขามีความแข็งแรงทางไฟฟ้าสูง และให้ผลงานไฟฟ้าที่ดีเยี่ยม
เครื่องตัดวงจร ZW8-12 ได้รับความนิยมอย่างกว้างขวาง เนื่องจากการใช้งานที่กว้างขวาง, ความมั่นคง และความวัยรุ่นในระบบพลังงานพร้อมกับความน่าเชื่อถือที่พิสูจน์ได้, ได้สร้างชื่อเสียงของตัวเองในอุตสาหกรรม. เครื่องหักได้ผ่านการทดสอบอย่างเข้มงวดเพื่อให้แน่ใจว่ามันตอบสนองกับมาตรฐานที่ต้องการของอุตสาหกรรมสําหรับการทํางานและความปลอดภัย.
ลักษณะ:
1เครื่องตัดวงจรระยะว่างระดับความดันสูงแบบ AC ภายนอก ZW8-12 มีความสามารถในการป้องกันมลพิษที่ขยายขึ้น โดยมีอุปกรณ์ประกอบภายในที่ออกแบบมาเพื่ออุปกรณ์ประกอบทั้งอากาศและยาง epoxyระบบ ปกปิด นี้ ช่วย ป้องกัน เครื่อง ตัดวงจร จาก ปนเปื้อน สิ่งแวดล้อม, รับประกันการทํางานที่น่าเชื่อถือ แม้ในสภาพภายนอกที่ปนเปื้อนหรือรุนแรง
2เครื่องตัดวงจร ZW8-12 มีกลไกการทํางานที่เก็บพลังงานของกระสุน ระบบนี้ใช้พลังงานที่เก็บไว้เพื่อทํางานอย่างมีประสิทธิภาพทําให้สามารถเปลี่ยนการทํางานได้อย่างรวดเร็วและน่าเชื่อถือกลไกเก็บพลังงานกระสุนเพิ่มผลงานและความน่าเชื่อถือของเครื่องตัดวงจร
3เครื่องตัดวงจร ZW8-12 สามารถปรับแต่งได้ด้วยสวิตช์แยกทางด้านหนึ่ง (ทางด้านซ้าย) หรือสองด้าน พร้อมกับ PT ภายนอก (ทรานฟอร์เมอร์ความสามารถ)ความยืดหยุ่นนี้ทําให้มีตัวเลือกการติดตั้งที่หลากหลายสวิตช์แยกทางด้านหนึ่งหรือสองข้างทําให้การแยกของเครื่องตัดวงจรได้ง่ายจากระบบพลังงาน ในขณะที่ PT ภายนอกอํานวยความสะดวกในการวัดและติดตามความดันที่แม่นยํา
การใช้งาน:
1การกระจายพลังงาน: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้อย่างแพร่หลายในระบบกระจายพลังงานเพื่อเปลี่ยนและปกป้องเครื่องแปลงกระจายไฟฟ้า เครื่องเลี้ยงและอุปกรณ์อื่น ๆปกติจะติดตั้งบนเสากลางแจ้ง, สตั๊นท์สเตชั่น และเครื่องสลับ
2พลังงานที่สามารถปรับปรุงได้ในขนาดของอุปกรณ์บริการ: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในโครงการพลังงานที่สามารถปรับปรุงได้ในขนาดของอุปกรณ์บริการ เช่น โรงงานพลังงานลมและพลังแสงอาทิตย์ เพื่อเปลี่ยนและปกป้องเครื่องเปลี่ยนและอุปกรณ์อื่น ๆ.
3ระบบทางรถไฟฟ้า: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในระบบทางรถไฟฟ้า เช่น ระบบสัญญาณและพื้นฐานทางรถไฟฟ้า เพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้า
4การดําเนินงานการทําเหมืองแร่: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในการดําเนินงานการทําเหมืองแร่เพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้าในสภาพแวดล้อมภายนอกที่รุนแรง
5.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องตัดวงจรระบายว่างภายนอกถูกใช้ในอุตสาหกรรมน้ํามันและก๊าซเพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้า เช่น ปั๊ม เครื่องบดและลําเลียง
.
เงื่อนไข:
1อุณหภูมิภายใน: -40 °C ~ + 70 °C (อุณหภูมิเฉลี่ยต่อวันไม่เกิน + 40 °C)
2.ความสูง:> 1000m ((สูงสุด 3000m)
3ความชื้นในสภาพแวดล้อม: ความชื้นเฉลี่ยรายวันไม่เกิน 95%
4.ระดับมลพิษ:ระดับ IV
5ความเร็วลมสูงสุด: 700Pa (เท่ากับความเร็วลม 35m/s)
6ความเข้มแข็งของแผ่นดินไหว: 8 ระดับ
ปริมาตรเทคนิค:
| เลขที่ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับความละเอียด | 1 นาที ความถี่อุตสาหกรรม ทนความกระชับกําลัง | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันต่อต้านกระแสไฟฟ้า (สูงสุด) | 75 | ||||||||||
| 3 | ปัจจุบัน | A | 630 | ||||||||
| 4 | ไฟฟ้าตัดวงจรสั้น | kA | 20 | ||||||||
| 5 | ช่วงเวลาปัจจุบันการตัดสายตัดสั้น | เวลา | 30 | ||||||||
| 6 | อัตราการปรับความเร็ว | kA | 50 | ||||||||
| 7 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | 50 | |||||||||
| 8 | ระยะเวลาเฉพาะระยะสั้น ทนต่อกระแสไฟฟ้า | 20 | |||||||||
| 9 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 10 | เวลาหยุด (การแยกความตื่นเต้นแยก) |
ความดันการทํางานสูงสุด | ms | 15-50 | |||||||
| ความดันการทํางาน | 30-60 | ||||||||||
| ความดันทํางานขั้นต่ํา | |||||||||||
| 11 | เวลาปิด | 25-50 | |||||||||
| 12 | เวลาตัดต่อเต็ม | ≤ 100 | |||||||||
| 13 | เวลาเผาไหม้ | ≤20 | |||||||||
| 14 | อายุการใช้งานกล | เวลา | 10000 | ||||||||
| 15 | ฟังก์ชันปิด | J | 70 | ||||||||
| 16 | พลังการเข้าระดับชื่อของมอเตอร์เก็บพลังงาน | W | < 250 | ||||||||
| 17 | ความดันการทํางานระดับ / ความดันวงจรช่วยระดับ | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | ระยะเวลาในการเก็บพลังงานที่ความดันระดับ | S | < 10 | ||||||||
| 19 | เครื่องตัดความแรงเกิน | ปัจจุบัน | A | 5 | |||||||
| ความแม่นยําของกระแสการตัดต่อ | % | ± 10 | |||||||||
