คําอธิบายสินค้า:

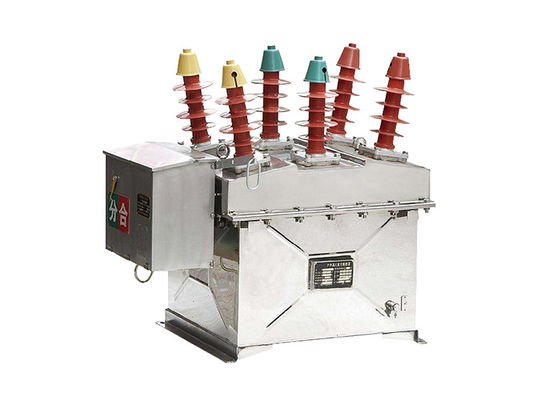

เครื่องตัดวงจรแอกระยะว่างระดับความดันสูงในภายนอก ZW8-12 เหมาะสําหรับเครื่องสวิทช์ระดับความดันสูงในภายนอกระดับ AC สามเฟสที่มีความดันขนาด 12kV และความถี่ขนาด 50Hzใช้เป็นหลักในระบบกระจายไฟฟ้าของเครือไฟฟ้าเมืองและชนบทขนาด 10kV เพื่อเปิดหรือปิดกระแสแรงฝนและกระแสความผิดพลาดในวงจรสั้นเป็นหนึ่งในผลิตภัณฑ์ที่มีการใช้อย่างแพร่หลาย ที่มีวัยรุ่น และมั่นคงที่สุดในระบบพลังงาน
การใช้งาน:
1.เครือข่ายกระจายไฟฟ้า: เครื่องตัดวงจร ZW8-12 สามารถใช้ในเครือข่ายกระจายไฟฟ้าระดับความแรงกลาง เช่น สถานไฟใต้ดิน เพื่อปกป้องเครื่องแปลง, เครื่องให้อาหารและอุปกรณ์ไฟฟ้าอื่น ๆ จากการอ้วนและวงจรสั้นมันรับประกันการทํางานที่น่าเชื่อถือและปลอดภัยของระบบกระจายน้ํา
2โรงงานอุตสาหกรรม: อุตสาหกรรม เช่น โรงงานผลิต, โรงงานเคมี, และการดําเนินงานเหมืองแร่มักจะใช้เครื่องตัดวงจร ZW8-12 เพื่อปกป้องอุปกรณ์และเครื่องจักรที่สําคัญมันให้ความคุ้มกันความผิดพลาดสําหรับมอเตอร์, เครื่องผลิตไฟฟ้า เครื่องสลับไฟฟ้า และระบบไฟฟ้าอุตสาหกรรมอื่นๆ
3อาคารพาณิชย์: เครื่องตัดวงจร ZW8-12 มักติดตั้งในอาคารพาณิชย์, รวมถึงอาคารสํานักงาน, ศูนย์การค้า, โรงพยาบาลและสถาบันการศึกษา.มันคุ้มครองระบบกระจายไฟฟ้า, ระบบ HVAC, ลิฟท์, วงจรไฟฟ้า, และพื้นฐานอาคารที่จําเป็นอื่น ๆ
4ระบบพลังงานที่สามารถปรับปรุงได้: ด้วยการนํามาใช้แหล่งพลังงานที่สามารถปรับปรุงได้มากขึ้น เช่น พลังงานลมและพลังงานแสงอาทิตย์เครื่องตัดวงจร ZW8-12 ใช้ในการป้องกันอุปกรณ์พลังงานที่เกิดจากแหล่งพลังงานใหม่แบบความดันกลางมันรับประกันการตัดต่อพลังงานที่ผลิตจากแหล่งที่สามารถปรับปรุงได้อย่างปลอดภัย ระหว่างการผิดพลาดหรือการดําเนินงานบํารุงรักษา
5.โครงการพื้นฐาน: เครื่องตัดวงจร ZW8-12 เหมาะสําหรับโครงการพื้นฐาน เช่น ทางรถไฟฟ้า สนามบิน และสถานประกอบการบําบัดน้ํารวมถึงระบบแรงดึง, ระบบแสง, สถานีสูบและวงจรควบคุม
6ศูนย์ข้อมูล: ศูนย์ข้อมูลต้องการการป้องกันไฟฟ้าที่น่าเชื่อถือและแข็งแรงเครื่องตัดวงจร ZW8-12 ใช้กันทั่วไปในระบบกระจายไฟฟ้าความแรงกลาง ภายในศูนย์ข้อมูล เพื่อปกป้องเซอร์เวอร์ที่สําคัญ, ระบบพลังงานสํารอง, โครงสร้างพื้นฐานการเย็น, และระบบไฟฟ้าที่ไม่หยุด (UPS)
7โรงงานน้ํามันและก๊าซ: ในอุตสาหกรรมน้ํามันและก๊าซ เครื่องตัดวงจร ZW8-12 ใช้ในระบบไฟฟ้าระดับความดันเฉลี่ยเพื่อป้องกันและควบคุมปั๊ม เครื่องบด เครื่องยนต์และอุปกรณ์อื่น ๆ ในโรงชําระน้ํา, แพลตฟอร์มในทะเล และอุปกรณ์ในสาย
ลักษณะ:
1เครื่องตัดวงจรนี้ใช้อุปกรณ์ตัดกรองว่างเป็นสื่อดับวงจรรับประกันการตัดสายไฟฟ้าแบบน่าเชื่อถือ.
2เครื่องตัดวงจร ZW8-12 มีการออกแบบที่คอมแพคตและแบบโมดูล ทําให้การติดตั้ง, การบํารุงรักษา และการบูรณาการในชุดสวิทช์เกียร์ง่ายขึ้นขนาดที่คอมแพคทิกยังช่วยให้การใช้พื้นที่ในอุปกรณ์ไฟฟ้า.
3เครื่องตัดวงจรถูกออกแบบมาเพื่อจัดการกับความสามารถในการตัดวงจรที่สูง ทําให้มันสามารถตัดวงจรสั้นและกระแสความผิดพลาดได้อย่างปลอดภัยความสามารถในการทําลายของเครื่องตัดวงจร ZW8-12 โดยทั่วไปถูกกําหนดโดยผู้ผลิต.
4เครื่องตัดวงจร ZW8-12 ได้ถูกออกแบบมาเพื่อการทํางานที่น่าเชื่อถือ และได้รับการทดสอบอย่างเข้มงวด เพื่อให้แน่ใจว่าการทํางานและความทนทานของมันมันรวมวัสดุที่มีคุณภาพสูงและส่วนประกอบการออกแบบความแม่นยํา เพื่อให้แน่ใจว่าการทํางานสลับที่มั่นคงและมีประสิทธิภาพ.
5คุณสมบัติความปลอดภัย: เครื่องตัดวงจรมีสิ่งประกอบความปลอดภัยเพื่อเพิ่มความปลอดภัยของผู้ใช้งานและระบบตัวชี้วัดทางกลและไฟฟ้าเพื่อให้ข้อมูลสถานะ, และชาร์ตความปลอดภัยเพื่อป้องกันการสัมผัสโดยอุบัติเหตุกับส่วนที่ใช้ไฟ
6การควบคุมและติดตามทางไกล: ขึ้นอยู่กับรุ่นและผู้ผลิตเฉพาะเจาะจง เครื่องตัดวงจร ZW8-12 อาจรองรับความสามารถในการควบคุมและติดตามทางไกลนี้ทําให้การทํางานและการติดตามที่สะดวกสบายของเครื่องตัดวงจรจากห้องควบคุมกลางหรือผ่านการควบคุมการตรวจสอบและการเก็บข้อมูล (SCADA) ระบบการปรับปรุงการจัดการและการบํารุงรักษาระบบ
โครงสร้าง:
1.เทคโนโลยีการออกแบบแบบยืดหยุ่นครั้งเดียวที่ใช้หมู: ผนังบนของกล่องถูกผลิตโดยใช้เทคโนโลยีการออกแบบแบบยืดหยุ่นครั้งเดียวที่ทันสมัยที่ประกันความแข็งแรงทางกลสูง, การจัดอันดับการคุ้มกัน IP4X, และลักษณะสวยงาม. เทคโนโลยีนี้ยังอํานวยความสะดวกในการติดตั้งง่าย. นอกจากนี้, กล่องจะทนต่อสนิมและการกัดกรอง.ผู้ใช้มีทางเลือกในการเลือกระหว่างเหล็กไร้ขัดเหล็กหรือคุณภาพสูงการรักษาแผ่นเหล็ก spray.
2.สวิตช์ตัดต่อ (ไม่จํากัด) เครื่องตัดวงจรสูคิวัม ZW32-12 มีลักษณะสวิตช์ตัดต่อแบบจํากัด สวิตช์นี้ถูกออกแบบโดยเฉพาะบนพื้นฐานของหน่วยร่างสวิตช์ ZW8มันใช้เป็นจุดตัดต่อที่สะดวกและเห็นได้ชัด ระหว่างการบํารุงรักษาสายการกระจายเพื่อป้องกันการทํางานผิดปกติ, อุปกรณ์ล็อคกันทางกลถูกนําเข้าระหว่างสวิตช์ตัดต่อและสับวงจรวิธีนี้ทําให้ความปลอดภัยเพิ่มขึ้นและลดความเสี่ยงของการทํางานสุ่ม.
ปริมาตรเทคนิค:
| เลขที่ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับความละเอียด | 1 นาที ความถี่อุตสาหกรรม ทนความกระชับกําลัง | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันต่อต้านกระแสไฟฟ้า (สูงสุด) | 75 | ||||||||||
| 3 | ปัจจุบัน | A | 630 | ||||||||
| 4 | ไฟฟ้าตัดวงจรสั้น | kA | 20 | ||||||||
| 5 | ช่วงเวลาปัจจุบันการตัดสายตัดสั้น | เวลา | 30 | ||||||||
| 6 | อัตราการปรับความเร็ว | kA | 50 | ||||||||
| 7 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | 50 | |||||||||
| 8 | ระยะเวลาเฉพาะระยะสั้น ทนต่อกระแสไฟฟ้า | 20 | |||||||||
| 9 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 10 | เวลาหยุด (การแยกความตื่นเต้นแยก) |
ความดันการทํางานสูงสุด | ms | 15-50 | |||||||
| ความดันการทํางาน | 30-60 | ||||||||||
| ความดันทํางานขั้นต่ํา | |||||||||||
| 11 | เวลาปิด | 25-50 | |||||||||
| 12 | เวลาตัดต่อเต็ม | ≤ 100 | |||||||||
| 13 | เวลาเผาไหม้ | ≤20 | |||||||||
| 14 | อายุการใช้งานกล | เวลา | 10000 | ||||||||
| 15 | ฟังก์ชันปิด | J | 70 | ||||||||
| 16 | พลังการเข้าระดับชื่อของมอเตอร์เก็บพลังงาน | W | < 250 | ||||||||
| 17 | ความดันการทํางานระดับ / ความดันวงจรช่วยระดับ | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | ระยะเวลาในการเก็บพลังงานที่ความดันระดับ | S | < 10 | ||||||||
| 19 | เครื่องตัดความแรงเกิน | ปัจจุบัน | A | 5 | |||||||
| ความแม่นยําของกระแสการตัดต่อ | % | ± 10 | |||||||||
