การกระจายในภายนอก HV ตะกั่วติดเครื่องตัดวงจรด้วยเครื่องควบคุมระบบสมาร์ท
คําอธิบายสินค้า:

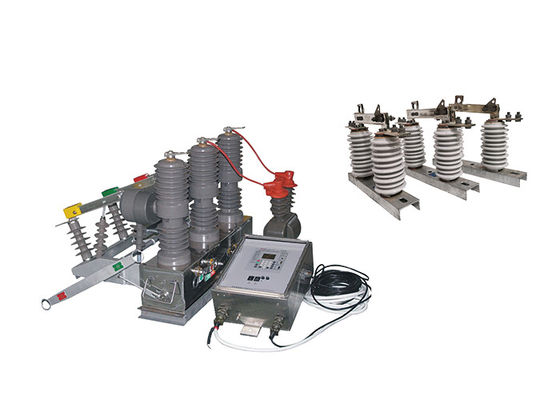

ZW32-12 ((F) เครื่องตัดวงจรติดเสาไฟฟ้าความดันสูง เป็นอุปกรณ์กระจายไฟฟ้ากลางแจ้งที่มีความดันเฉพาะ 12kV และความถี่ AC สามเฟส 50Hzเป็นหลักที่ใช้สําหรับการทําลายและปิดกระแสของภาระ, กระแสความอ้วนและกระแสวงจรสั้นในระบบอิเล็กทรอนิกส์ เหมาะสําหรับการป้องกันและควบคุมในสับสเตชั่นและระบบกระจายของอุตสาหกรรมและเหมืองแร่รวมถึงการดําเนินงานบ่อยในเครือไฟฟ้าชนบทสามารถใช้เป็นสวิตช์ส่วนสําหรับการทํางานของเครือข่ายไฟฟ้าด้วยการติดตั้งเครื่องควบคุมZW32-12 อัตโนมัติ recloser sectionlizer ไฟฟ้าสามารถบูรณาการได้อย่างต่อเนื่องกับการดําเนินงานของเครือข่ายไฟฟ้ามันทําให้การติดตาม ระยะไกล การควบคุม และอัตโนมัติของเครือข่ายกระจายสินค้า ทําให้ระบบทํางานได้ดีที่สุด และอํานวยความสะดวกในการจัดการพลังงานได้อย่างมีประสิทธิภาพ
สติกโฮคสติ๊ก GW9-10 เป็นชนิดของสวิทช์ไฟฟ้าที่ใช้ในการแยกส่วนหนึ่งของสายส่งไฟฟ้าชั้นบนเพื่อบํารุงรักษาหรือซ่อมแซมปกติใช้ในระบบไฟฟ้าความแรงสูงเช่นที่ใช้โดยบริษัทไฟฟ้าเพื่อส่งไฟฟ้าในระยะทางไกล
ไม้ตะขอถูกติดตั้งบนโครงสร้างบนหัว เช่น หอโอนไฟหรือเสา และถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรงที่พบในระบบไฟฟ้ากลางแจ้งมันมีแนวตั้ง, หรือการเคลื่อนไหวขึ้นและลง เพื่อเปิดหรือปิดสายต่อสวิทช์ ซึ่งมักทําจากทองแดงหรือวัสดุที่นําไฟอื่น ๆ
ไม้ตะขอถูกออกแบบเพื่อให้มีการแตกที่เห็นได้ชัดในสายส่ง, ทําให้พนักงานบํารุงรักษาสามารถทํางานบนสายอย่างปลอดภัยโดยไม่ต้องเสี่ยงการติดไฟฟ้าหรือทําลายอุปกรณ์.มันมักจะใช้ร่วมกับอุปกรณ์ความปลอดภัยอื่น ๆเช่นสวิทช์ติดพื้นดิน และเครื่องหยุดแรงกระแทก เพื่อปกป้องระบบไฟฟ้าและคนที่ทํางานบนระบบ
การแนะนําเครื่องควบคุม:
เครื่องควบคุมรองรับการสื่อสารผ่านอินเตอร์เฟซ 485/232 ซึ่งอนุญาตให้มีการติดตามและควบคุมทางไกล และยังสามารถสื่อสารผ่านไฟเบอร์ออปติก หรือการเชื่อมต่อไร้สายได้
เมื่อพบว่ามีสวิทช์หนัก เครื่องจะเร่งกระบวนการกระบวนการกระบวนการโดยอัตโนมัติในกรณีที่เกิดความผิดพลาดถาวร คุณสมบัตินี้ช่วยป้องกันระบบจากความเสียหายในสถานการณ์ดังกล่าว
การปิดและปิดใหม่ทางไกล / มือ: ผู้ใช้มีตัวเลือกในการปิดและปิดใหม่วงจรทางไกลหรือด้วยมือหากผู้ใช้ลืมถอดสวิทช์การก่อดิน เมื่อนําพลังงานกลับมาหลังจากซ่อมสาย, อุปกรณ์สามารถเร่งกระบวนการกระแทกเพื่อรับรองความปลอดภัย
สามารถปรับระยะเวลาการปิดใหม่ได้ถึง 3 ครั้ง ซึ่งทําให้มีความยืดหยุ่นในการกําหนดระยะเวลาการปิดใหม่ที่เหมาะสมก่อนที่จะปิดวงจรอีกครั้งหลังจากเกิดความผิดพลาด
วงจรปิดกระโดดของตัวควบคุมมีการออกแบบป้องกันการทํางานผิดพลาด มันรวมถึงฟังก์ชันป้องกันกระโดดเพื่อป้องกันการปิดวงจรโดยไม่ตั้งใจ
เครื่องควบคุมสามารถแยกระหว่างความผิดพลาดในโซนและนอกโซน โดยใช้กระแสไฟฟ้าแบบไม่มีลําดับความสามารถนี้ช่วยระบุตําแหน่งของความผิดพลาดและทําให้การแก้ไขปัญหาและการบํารุงรักษาที่มีเป้าหมายมากขึ้น.
การป้องกันการทํางานผิดพลาด: เครื่องปรับระยะไกลถูกออกแบบมาเพื่อป้องกันการทํางานผิดพลาด ลักษณะการออกแบบนี้ทําให้แน่ใจว่าสวิทช์จะไม่ถูกกระตุ้นโดยอุบัติเหตุทําให้ลดความเสี่ยงของการกระทําที่ไม่ได้ตั้งใจ.
การใช้งาน:
1ระบบการกระจายพลังงาน: เครื่องตัดวงจรสามารถใช้ในเครือข่ายการกระจายพลังงาน, รวมถึงสถานีย่อย, เครื่องสลับ, และแผ่นกระจาย.อุปกรณ์ควบคุมที่ฉลาดของมัน ให้ความสามารถในการติดตามและป้องกันที่ขยายทําให้ระบบกระจายน้ําทํางานได้อย่างมีประสิทธิภาพและน่าเชื่อถือ
2.อุตสาหกรรม: เครื่องตัดวงจรเหมาะสําหรับการป้องกันอุปกรณ์ไฟฟ้าและเครื่องจักรในสถานที่อุตสาหกรรมและระบบอัตโนมัติกระบวนการการประกันความปลอดภัยและการทํางานอย่างต่อเนื่องของกระบวนการอุตสาหกรรมที่สําคัญ
3ระบบพลังงานที่เกิดใหม่: เครื่องตัดวงจรเหมาะสําหรับการใช้ในระบบพลังงานที่เกิดใหม่ เช่น โรงไฟฟ้าพลังแสงอาทิตย์และฟาร์มลมการประกันความปลอดภัยของอุปกรณ์พลังงานที่เกิดจากแหล่งพลังงานที่เกิดจากแหล่งพลังงานที่เกิดจากแหล่งพลังงานที่เกิดจากแหล่งพลังงานที่เกิดจากแหล่งพลังงานที่เกิดจากแหล่งพลังงาน.
4ศูนย์ข้อมูล: ศูนย์ข้อมูลต้องการการป้องกันวงจรที่น่าเชื่อถือและตอบสนองสูง เพื่อปกป้องพื้นฐานไอทีที่สําคัญเครื่องตัดวงจรแม่เหล็กถาวรที่ฉลาดสามารถนําไปใช้ในหน่วยกระจายพลังงานศูนย์ข้อมูล (PDU) และแผ่นไฟฟ้า, ให้บริการการติดตามที่ทันสมัย การตรวจสอบความผิดพลาดอย่างรวดเร็ว และการจัดการพลังงานที่ปรับปรุง
5สถานีชาร์จรถไฟฟ้า: ด้วยการนํารถไฟฟ้า (EVs) มาใช้มากขึ้น เครื่องตัดวงจรแม่เหล็กถาวรที่ฉลาดสามารถใช้ในสถานีชาร์จรถไฟฟ้าได้มันให้ความคุ้มกันที่รวดเร็วและแม่นยําต่อการกระจายไฟเกินและวงจรสั้น, รับประกันการชาร์จที่ปลอดภัยและน่าเชื่อถือ
6ระบบจัดการพลังงาน: คุณสมบัติการควบคุมที่ฉลาดของเครื่องตัดวงจรทําให้มันเข้ากันได้กับระบบจัดการพลังงานสามารถบูรณาการในระบบบ้านฉลาดหรือระบบอัตโนมัติอาคาร เพื่อปรับปรุงการใช้พลังงาน, ติดตามปริมาตรไฟฟ้า และเปิดให้ใช้งานการลดภาระหรือการตอบสนองความต้องการ
ลักษณะ:
1เครื่องตัดวงจรระบายความแรงสูง: ใช้เทคโนโลยีดับวงจรระบายความแรง และมีประสิทธิภาพในการตัดวงจรที่ดีและมีความสามารถในการดับวงจรแรงกระแสความแรงเกินและกระแสไฟฟ้าสั้น
2การออกแบบภายนอก: เหมาะสําหรับสภาพแวดล้อมภายนอกและมีความทนทานต่ออากาศและผลการป้องกันที่ดี ทําให้มันสามารถทํางานได้ตามปกติภายใต้สภาพอากาศที่ยากลําบากต่างๆ
3.ความดันและความถี่ระดับ: เหมาะสําหรับระบบกระจายไฟฟ้าที่มีความดันระดับ 12kV และความถี่ AC สามเฟส 50Hz ตอบสนองความต้องการพลังงานที่เกี่ยวข้อง
4.การป้องกันและการควบคุมฟังก์ชัน: ใช้เป็นหลักในการป้องกันและควบคุมภาระในสับสเตชั่นและระบบกระจายอุตสาหกรรมและเหมืองแร่สามารถป้องกันการทํางานที่ปลอดภัยของอุปกรณ์และระบบพลังงานได้อย่างมีประสิทธิภาพ.
5การใช้ในเครือไฟฟ้าชนบท: เนื่องจากการดําเนินงานบ่อยในเครือไฟฟ้าชนบทเครื่องตัดวงจรนี้ถูกใช้อย่างแพร่หลาย และสามารถใช้เป็นสวิตช์ส่วน และสําหรับระบบอัตโนมัติเครือข่ายกระจายไฟฟ้าในเครือไฟฟ้าชนบท.
สภาพ:
1ความสูงไม่เกิน 2000 เมตร
2อุณหภูมิอากาศภายใน: -45 ° C ~ + 40 ° C ความแตกต่างของอุณหภูมิประจําวัน: 25 ° C
3ความเร็วลมไม่เกิน 35 m / s
4ไม่มีจุดที่น่าเผาไหม้, ระเบิด อันตราย การกัดกรองทางเคมีและสั่นแรง
ปริมาตรเทคนิค:
ZW32-12
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | ความถี่ในการทํางาน(การทดสอบแบบแห้ง/การทดสอบแบบเปียก) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
GW9-10
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
