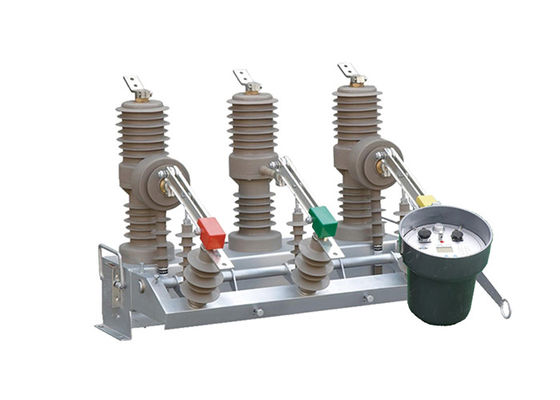

ต้นติดรถยนต์ Recloser ตัดวงจร 630A 700Pa 3000m ความสูงเพื่อคุ้มครองของไฟฟ้า Substation
คําอธิบายสินค้า:
เครื่องตัดวงจรติดเสา ZW32-12 เป็นอุปกรณ์กระจายที่แข็งแกร่งที่ออกแบบมาสําหรับการใช้งานภายนอก. มันทํางานด้วยความแรงดันระดับ 12kV และความถี่ AC สามเฟส 50Hz.เครื่องตัดวงจรนี้เป็นหลักที่ใช้ในการตัดและปิดปัจจุบันภาระ, กระแสการอุดหนุน และกระแสการตัดสั้นในระบบอิเล็กทรอนิกส์
หนึ่งในข้อดีสําคัญของเครื่องตัดวงจร ZW32-12 คือความหลากหลายของมัน มันพบการใช้งานอย่างกว้างขวางในสถานที่ต่างๆ รวมถึงสถานีย่อย ระบบกระจายสินค้าของอุตสาหกรรมและบริษัทเหมืองแร่และเครือไฟฟ้าชนบททําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานด้านการป้องกันและควบคุม
นอกจากนี้ เครื่องตัดวงจร ZW32-12 สามารถทําหน้าที่เป็นสวิตช์ส่วนหนึ่ง ทําให้การทํางานของเครือข่ายพลังงานมีประสิทธิภาพส่วนเฉพาะของเครือข่ายกระจายน้ําสามารถแยกออกเพื่อการบํารุงรักษาหรือการจัดการกับความผิดพลาด.
เพื่อเพิ่มความสามารถในการทํางานของมันอีกต่อไป เครื่องตัดวงจร ZW32-12 สามารถบูรณาการกับตัวควบคุมสะดวกต่อการควบคุมทางไกล, ติดตามและอัตโนมัติการดําเนินงานของเครื่องตัดวงจร คุณสมบัตินี้ช่วยให้มีประสิทธิภาพและความน่าเชื่อถือโดยรวมของเครือข่ายกระจาย
ข้อดี:
1ความทนทานทางกล: เครื่องตัดวงจรควรถูกออกแบบให้ทนต่อการทํางานทางกลจํานวนหนึ่ง ซึ่งสามารถกําหนดเป็นจํานวนวงจรการทํางาน เช่น 10,000 หรือ 20,000 การประกอบงานกล, ก่อนที่ต้องการการบํารุงรักษาหรือเปลี่ยนส่วนประกอบหลัก
2ความทนทานทางไฟฟ้า: เครื่องตัดวงจรควรมีความทนทานทางไฟฟ้าที่กําหนดไว้ โดยแสดงจํานวนการทํางานทางไฟฟ้าที่มันสามารถทําได้อย่างน่าเชื่อถือทั้งนี้รวมถึงความสามารถในการตัดกระแสความผิดพลาดและกระแสความหนุนโดยไม่เสียผลงานค่าความทนทานไฟฟ้ามักจะให้ในแง่ของจํานวนการปฏิบัติการหรือการตัดวงจรสั้นการจัดอันดับปัจจุบัน
3.การจัดลําดับกระแสไฟฟ้าในวงจรสั้น (SCCR): เครื่องตัดวงจรควรมีการจัดลําดับกระแสไฟฟ้าในวงจรสั้นที่กําหนดไว้ ซึ่งแสดงให้เห็นถึงกระแสไฟฟ้าความผิดพลาดสูงสุดที่มันสามารถตัดได้อย่างปลอดภัยการจัดอันดับนี้รับประกันว่าเครื่องตัดวงจรสามารถรับมือกับสภาพความผิดพลาดโดยไม่เกินขอบเขตการออกแบบ.
4.ระดับการกันความหนาว: เครื่องตัดวงจรควรมีระดับการกันความหนาวที่เหมาะสม เพื่อทนต่อความเครียดความกระชับกําลังที่มันถูกนํามาใช้รวมถึงการประสานงานด้านการกันความร้อน ตามมาตรฐานสากล, เช่น IEC 62271-100 หรือเทียบเท่า
5การคุ้มครองอุปกรณ์ปิด: อุปกรณ์ปิดของเครื่องตัดวงจรควรให้การคุ้มครองที่เหมาะสมจากผลกระทบภายนอก เช่น วัตถุแข็ง ฝุ่น น้ํา และปัจจัยสิ่งแวดล้อมอื่นๆมันควรมีการกําหนดการป้องกันการเข้า (IP), แสดงถึงความทนทานต่อการเข้าของวัตถุต่างประเทศและน้ํา
6ความแข็งแรงทางกล: เครื่องตัดวงจรควรมีความแข็งแกร่งทางกล เพื่อทนต่อการขนส่ง การติดตั้ง และสภาพการทํางานปกติ,ความสั่นสะเทือน และการกระแทก
7ความต้านทานต่อการกัดกรอง: เนื่องจากมันเป็นเครื่องตัดวงจรภายนอก, มันควรถูกออกแบบให้ทนต่อการกัดกรอง.และการรักษาที่ให้ความคุ้มกันจากปัจจัยการกัดกร่อนของสิ่งแวดล้อม.
5.UV Resistance: ทนต่อการเผชิญหน้ากับแสงอาทิตย์กล่องและวัสดุของเครื่องตัดวงจรควรมีคุณสมบัติที่ทนทานต่อ UV เพื่อป้องกันการทําลายล้างหรือเปลี่ยนสีเนื่องจากการเผชิญหน้ากับแสงอาทิตย์นาน.
ลักษณะ:
1เครื่องตัดวงจรระบายความแรงสูง: ใช้เทคโนโลยีดับวงจรระบายความแรง และมีประสิทธิภาพในการตัดวงจรที่ดีและมีความสามารถในการดับวงจรแรงกระแสความแรงเกินและกระแสไฟฟ้าสั้น
2การออกแบบภายนอก: เหมาะสําหรับสภาพแวดล้อมภายนอกและมีความทนทานต่ออากาศและผลการป้องกันที่ดี ทําให้มันสามารถทํางานได้ตามปกติภายใต้สภาพอากาศที่ยากลําบากต่างๆ
3.ความดันและความถี่ระดับ: เหมาะสําหรับระบบกระจายไฟฟ้าที่มีความดันระดับ 12kV และความถี่ AC สามเฟส 50Hz ตอบสนองความต้องการพลังงานที่เกี่ยวข้อง
4.การป้องกันและการควบคุมฟังก์ชัน: ใช้เป็นหลักในการป้องกันและควบคุมภาระในสับสเตชั่นและระบบกระจายอุตสาหกรรมและเหมืองแร่สามารถป้องกันการทํางานที่ปลอดภัยของอุปกรณ์และระบบพลังงานได้อย่างมีประสิทธิภาพ.
5การใช้ในเครือไฟฟ้าชนบท: เนื่องจากการดําเนินงานบ่อยในเครือไฟฟ้าชนบทเครื่องตัดวงจรนี้ถูกใช้อย่างแพร่หลาย และสามารถใช้เป็นสวิตช์ส่วน และสําหรับระบบอัตโนมัติเครือข่ายกระจายไฟฟ้าในเครือไฟฟ้าชนบท.
โครงสร้าง:
เครื่องสลับภาระประกอบด้วยสามส่วน: ค้อน, ฐาน, และการแขวนสําหรับการติดตั้ง, การติดตั้ง, และการยก
1.สวิตช์ความดันสูงติดเสาที่มีห้องดับวงจรว่างมีประสิทธิภาพการสลายที่มั่นคงและน่าเชื่อถือ ไม่มีอันตรายต่อการเผาไหม้หรือระเบิด ความปลอดภัยไม่ต้องบํารุงรักษาขนาดเล็ก น้ําหนักเบา และใช้งานได้นาน
2.สวิตช์ความหนาโหลดใช้โครงสร้างที่ปิดเต็มไปด้วยผลการปิดที่ดี, ความสามารถป้องกันความชื้นและฝน เหมาะสําหรับการใช้ในพื้นที่อุณหภูมิสูงและความชื้น
3.สวิตช์ความจุสามารถทํางานด้วยมือหรือไฟฟ้าสําหรับการเปิดและปิด และมันยังสามารถควบคุมไกล
4อุปกรณ์การทํางานเป็นนวัตกรรม, ง่าย, เชื่อถือได้ในการกระทํา, ขนาดเล็กและมีอายุการใช้งานทางเครื่องกลสูงถึง 10,000 การทํางาน.และระดับความกระชับกําลังสามารถเลือกจาก -220V, 110V, 48V หรือ 24V
การใช้งาน:
1.สับสเตชั่น: ใช้กันทั่วไปทั้งในภายในและภายนอก สับสเตชั่นสําหรับการป้องกันและควบคุมการกระจายพลังงานความแรงกลางเครื่องตัดวงจรระยะว่างรับประกันการหยุดเชื่อถือได้ของกระแสความผิดพลาด, กระแสการอ้วนและกระแสการอ้วน, ป้องกันอุปกรณ์ substation.
2.บริษัทอุตสาหกรรมและเหมืองแร่: เครื่องตัดวงจรระยะว่าง ZW32-12 ใช้ในระบบกระจายของบริษัทอุตสาหกรรมและเหมืองแร่เพื่อปกป้องมอเตอร์, เครื่องแปลงและอุปกรณ์ไฟฟ้าอื่น ๆ จากการกระจายไฟเกินและวงจรสั้นมันช่วยรักษาความมั่นคงและความปลอดภัยของการจําหน่ายพลังงานในอุปกรณ์เหล่านี้
3.เครือข่ายไฟฟ้าในชนบท: เนื่องจากความสามารถในการทนต่อการทํางานบ่อย ๆ เครื่องตัดวงจรระยะว่างเหมาะสําหรับการใช้ในเครือข่ายไฟฟ้าในชนบททําให้สามารถแยกแยกเครือข่ายไฟฟ้าได้อย่างมีประสิทธิภาพนอกจากนี้ เมื่อติดตั้งเครื่องควบคุม มันสามารถนําระบบการกระจายไฟฟ้าไปใช้ในระบบอัตโนมัติ เพื่อเพิ่มความน่าเชื่อถือและประสิทธิภาพของระบบไฟฟ้าในชนบท
4.อาคารพาณิชย์: เครื่องตัดวงจรระยะว่างยังถูกใช้ในอาคารพาณิชย์เพื่อการกระจายและป้องกันพลังงานการป้องกันความเสียหาย
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
