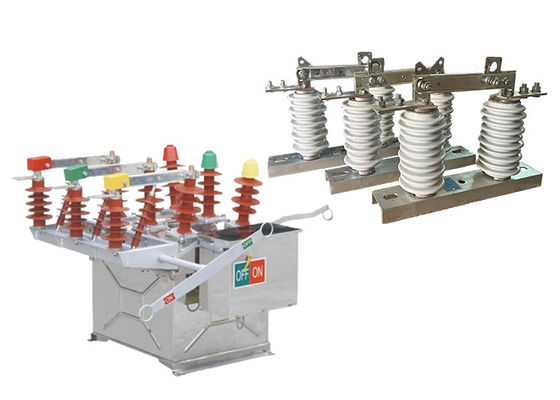

เครื่องตัดวงจรระยะว่างอัตโนมัติความดันสูง Outdoor AC Stainless Steel Ceramic ใช้กับสวิทช์ตัดต่อกลุ่ม

เครื่องตัดวงจรระยะว่างอัตโนมัติแรงดันสูง Outdoor AC Stainless Steel Ceramic ใช้กับสวิทช์ตัดต่อกลุ่ม

คําอธิบายสินค้า:

เครื่องตัดวงจร ZW8-12 ได้ถูกออกแบบมาให้ตรงกับมาตรฐานสากล และถูกผลิตโดยใช้เทคโนโลยีที่ทันสมัยและกระแสตัดวงจรสั้นสูงสุด 20kA.

เครื่องตัดวงจรประกอบด้วยส่วนประกอบสําคัญหลายส่วน รวมถึงเครื่องตัดระยะว่าง เครื่องทํางาน และระบบควบคุมเครื่องตัดความว่างเป็นหัวใจของเครื่องตัดวงจร และรับผิดชอบในการตัดกระแสไฟฟ้ามันถูกออกแบบมาเพื่อทํางานในระยะว่าง ซึ่งช่วยป้องกันการบุกและรับประกันการทํางานที่น่าเชื่อถือ

อุปกรณ์การทํางานรับผิดชอบในการเปิดและปิดเครื่องตัดวงจร และสามารถทํางานด้วยมือหรือไฟฟ้าระบบควบคุมติดตามเครื่องตัดวงจรและให้ผลตอบสนองให้กับผู้ใช้งาน, ทําให้พวกเขาสามารถติดตามสถานะของเครื่องตัดไฟและตรวจพบความผิดพลาดใด ๆ

เครื่องตัดวงจร ZW8-12 ได้ถูกออกแบบมาเพื่อให้มีความน่าเชื่อถือสูง และต้องการการบํารุงรักษาอย่างน้อย มีอายุการใช้งานยาวนาน และสามารถทนต่อสภาพแวดล้อมภายนอกที่รุนแรงทําให้มันเหมาะสําหรับการใช้ในรูปแบบที่หลากหลาย.

สวิตช์ตัดความดันสูง เป็นสวิตช์ไฟฟ้าที่ออกแบบเพื่อแยกส่วนหนึ่งของเครือข่ายไฟฟ้าหรือระบบจากส่วนที่เหลือของระบบเพื่อการบํารุงรักษาหรือซ่อมแซมปกติใช้ในระบบส่งและกระจายไฟฟ้าความแรงสูง.

สวิตช์ถูกออกแบบมาเพื่อเปิดและปิดภายใต้สภาพปกติหรือผิดปกติ เช่น ความผิดพลาดหรือการเคลื่อนไหวเกินแรงมันตัดส่วนของระบบจากส่วนที่เหลือของเครือข่าย, ป้องกันการไหลของไฟฟ้าไปยังส่วนที่

สวิทช์ตัดความดันสูงถูกออกแบบให้ทํางานในความดันระหว่าง 600 โวลต์ และ 765,000 โวลต์ และสามารถทํางานด้วยมือหรืออัตโนมัติได้ปกติจะติดตั้งไว้ในสถานีไฟฟ้าย่อย หรือบนเสาไฟฟ้าและเป็นองค์ประกอบสําคัญของระบบไฟฟ้า

ประสิทธิภาพสองเท่าของการใช้เมื่อ GW9-10 ซีรี่ย์สวิชแยกสามารถใช้ได้กับเครื่องตัดวงจรระยะว่าง!!

ลักษณะ:

1.วอลเตจเรท: เครื่องตัดวงจร ZW8-12 ถูกออกแบบมาสําหรับการใช้งานวอลเตจกลาง และมีวอลเตจเรท 12 กิโลโวลต์ (kV)มันเหมาะสําหรับระบบไฟฟ้าที่ทํางานในระดับความกระตุ้นนี้.

2.เทคโนโลยีการสับสนระยะว่าง: เครื่องตัดวงจรนี้ใช้เครื่องสับสนระยะว่างเป็นสื่อดับวงจรเครื่อง ติด วาคูม มี ประสิทธิภาพสูง ในการดับ อาร์ค และ ให้ ความแข็งแรง ดีเอเล็คทริก ที่ ดีเยี่ยม, รับประกันการหยุดเชื่อถือของกระแสไฟฟ้าระดับความดันกลาง

3.การออกแบบที่คอมแพคต์: เครื่องตัดวงจร ZW8-12 มีการออกแบบที่คอมแพคต์และแบบจําแนก, ทําให้การติดตั้ง, การบํารุงรักษาและการบูรณาการในชุดสวิทช์เกียร์ง่ายขึ้นขนาดที่คอมแพคทิกยังช่วยให้การใช้พื้นที่ในอุปกรณ์ไฟฟ้า.

4ความสามารถในการทําลายสูง: เครื่องตัดวงจรถูกออกแบบมาเพื่อจัดการกับความสามารถในการทําลายสูง, ทําให้มันสามารถตัดวงจรสั้นและกระแสความผิดพลาดอย่างปลอดภัยความสามารถในการทําลายของเครื่องตัดวงจร ZW8-12 โดยทั่วไปถูกกําหนดโดยผู้ผลิต.

5การทํางานที่น่าเชื่อถือ: เครื่องตัดวงจร ZW8-12 ได้ถูกออกแบบมาเพื่อการทํางานที่น่าเชื่อถือ และได้รับการทดสอบอย่างเข้มงวดเพื่อให้แน่ใจว่าการทํางานและความทนทานของมันมันรวมวัสดุที่มีคุณภาพสูงและส่วนประกอบการออกแบบความแม่นยํา เพื่อให้แน่ใจว่าการทํางานสลับที่มั่นคงและมีประสิทธิภาพ.

6คุณลักษณะความปลอดภัย: เครื่องตัดวงจรมีอุปกรณ์ความปลอดภัยเพื่อเพิ่มความปลอดภัยของผู้ใช้งานและระบบตัวชี้วัดทางกลและไฟฟ้าเพื่อให้ข้อมูลสถานะ, และชาร์ตความปลอดภัยเพื่อป้องกันการสัมผัสโดยอุบัติเหตุกับส่วนที่ใช้ไฟ

7การควบคุมและติดตามทางไกล: ขึ้นอยู่กับรุ่นและผู้ผลิตเฉพาะเจาะจง เครื่องตัดวงจร ZW8-12 อาจรองรับความสามารถในการควบคุมและติดตามทางไกลนี้ทําให้การทํางานและการติดตามที่สะดวกสบายของเครื่องตัดวงจรจากห้องควบคุมกลางหรือผ่านการควบคุมการตรวจสอบและการเก็บข้อมูล (SCADA) ระบบการปรับปรุงการจัดการและการบํารุงรักษาระบบ

โครงสร้าง:

1ผนังบนของกระเป๋าถูกประมวลผลโดยใช้เทคโนโลยีการออกแบบยืดหยุ่นครั้งเดียวของหม้อ, การบรรลุระดับการป้องกัน IP4X, ความแข็งแรงทางกลสูง, ภาพสวยงาม,และติดตั้งง่าย. มันไม่ง่ายที่จะเกิดสนิมและทนทานต่อการกัดกรอง. เหล็กไร้ขัดเหล็กหรือคุณภาพสูงการรักษาสเปรย์แผ่นเหล็กสามารถเลือก

2.สวิทช์ตัดต่อ (ไม่จํากัด) ถูกปรับแต่งขึ้นตามหน่วยร่างกายสวิทช์ ZW8 โดยมีจุดตัดต่อที่ชัดเจนระหว่างการบํารุงรักษาสายการกระจายและอุปกรณ์ล็อคเข้ากันแบบกลไกระหว่างสวิตช์ตัดต่อและเครื่องตัดวงจรเพื่อป้องกันการทํางานผิดปกติ.

สภาพ:

1อุณหภูมิบริเวณ: เครื่องตัดวงจรถูกออกแบบให้ทํางานภายในช่วงอุณหภูมิ -15 °C ถึง +40 °Cนั่นหมายความว่ามันสามารถทํางานได้อย่างมีประสิทธิภาพในสภาพแวดล้อมที่มีอุณหภูมิต่ําถึง -15 °C และสูงถึง +40 °C.

2ความดันลม: เครื่องตัดวงจรสามารถทนความดันลมถึง 700Pa ซึ่งเท่ากับความเร็วลม 34m/sนี่ทําให้การตัดวงจรยังคงมั่นคงและไม่ได้รับผลกระทบจากลมแรง.

3ความสูง: เครื่องตัดวงจรเหมาะสําหรับการติดตั้งในความสูงสูงถึง 1000 เมตรเหนือระดับน้ําทะเล มันถูกออกแบบให้ทํางานอย่างน่าเชื่อถือในช่วงความสูงนี้

4ความเข้มข้นของแผ่นดินไหว: เครื่องตัดวงจรถูกออกแบบมาเพื่อทนต่อกิจกรรมแผ่นดินไหวที่มีระดับความเข้มข้นสูงถึง 8 ในระดับความเข้มข้นของแผ่นดินไหวนี่ทําให้มันยังคงใช้งานได้ และไม่ถูกผลกระทบจากความสั่นสะเทือนของแผ่นดินไหว.

ปริมาตรเทคนิค:

ZW8-12


GW9-10
