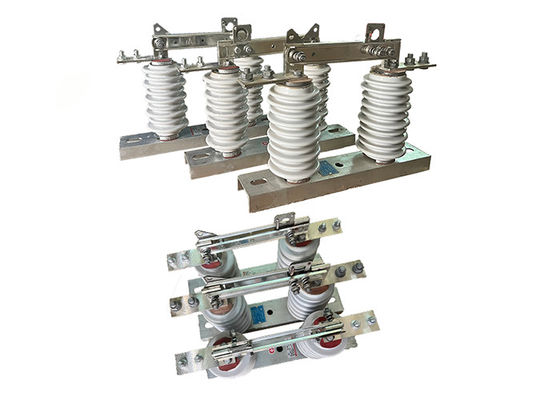

1250A เครื่องสลับไฟฟ้าความดันสูง 36kV เซรามิค/เหล็ก ใช้สําหรับสวิตช์ตัดต่อกลุ่มสับสเตชั่น
คําอธิบายสินค้า:
เครื่องแยกไฟฟ้าความแรงสูง เป็นสวิตช์ไฟฟ้าที่ออกแบบเพื่อแยกส่วนหนึ่งของเครือข่ายไฟฟ้าหรือระบบจากส่วนที่เหลือของระบบเพื่อการบํารุงรักษาหรือซ่อมแซมปกติใช้ในระบบส่งและกระจายไฟฟ้าความแรงสูง.
สวิตช์ถูกออกแบบมาเพื่อเปิดและปิดภายใต้สภาพปกติหรือผิดปกติ เช่น ความผิดพลาดหรือการเคลื่อนไหวเกินแรงมันตัดส่วนของระบบจากส่วนที่เหลือของเครือข่าย, ป้องกันการไหลของไฟฟ้าไปยังส่วนที่
สวิทช์ตัดความดันสูงถูกออกแบบให้ทํางานในความดันระหว่าง 600 โวลต์ และ 765,000 โวลต์ และสามารถทํางานด้วยมือหรืออัตโนมัติได้ปกติจะติดตั้งไว้ในสถานีไฟฟ้าย่อย หรือบนเสาไฟฟ้าและเป็นองค์ประกอบสําคัญของระบบไฟฟ้า
ลักษณะ:
1.ความดันสูง: สวิทช์แยกความดันสูงถูกออกแบบมาเพื่อทนความดันสูง โดยทั่วไปตั้งแต่หลายพันโวลต์ถึงหลายแสนโวลต์
2การสร้างที่แข็งแกร่ง: สวิตช์แยกความดันสูงมักถูกทําจากวัสดุที่ทนทานต่อไฟฟ้า, การกัดกรอง และรูปแบบอื่น ๆ ของความเสียหาย เช่น หม้อโปรเซลีนหรือพอลิมเมอร์.
3.Arc Chutes: เครื่องสวิทช์แยกความดันสูงหลายเครื่องถูกออกแบบด้วย arc chutes ซึ่งช่วยในการระบายความร้อนที่เกิดจากไฟฟ้าและป้องกันความเสียหายของสวิทช์
4.สวิตช์โลก: สวิตช์แยกความดันสูงบางส่วนมีสวิตช์โลก ซึ่งให้ความปลอดภัยเพิ่มเติมโดยการติดพื้นที่ส่วนแยกของวงจร
5กลไกล็อค: เพื่อป้องกันการปิดสวิทช์โดยอุบัติเหตุระหว่างการทํางานบํารุงรักษาสวิทช์แยกความแรงสูงหลายตัวมีกลไกล็อคกันกันที่ป้องกันการปิดสวิทช์จนกว่าจะปฏิบัติตามขั้นตอนความปลอดภัยทั้งหมด.
6ตัวชี้วัดทางสายตา: สวิทช์แยกความดันสูงอาจมีตัวชี้วัดทางสายตา เช่น ไฟหรือธงที่แสดงให้เห็นอย่างชัดเจนว่าสวิทช์อยู่ในตําแหน่งเปิดหรือปิด.
การใช้งาน:
สวิทช์ตัดความดันสูง เป็นส่วนประกอบที่สําคัญในระบบส่งและจําหน่ายพลังงานเนื่องจากมันทําให้สามารถแยกส่วนเฉพาะของเครือข่ายสําหรับงานบํารุงรักษาหรือซ่อมแซมพวกมันยังสามารถใช้ในการแยกส่วนของเครือข่ายในกรณีที่เกิดความผิดพลาดหรือสภาพผิดปกติอื่น ๆ
สวิตช์เหล่านี้ถูกออกแบบมาเพื่อจัดการกับความดันและกระแสไฟฟ้าสูง และมักถูกสร้างขึ้นจากวัสดุที่ยั่งยืนและแข็งแรง เช่น เหล็กไร้ขัดเหล็ก, อลูมิเนียมหรือทองแดงมันถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง, เช่น อุณหภูมิสูงสุด ลมแรง และฝนตกหนัก
มีหลายประเภทของสวิทช์ตัดความดันสูง, รวมถึงสวิทช์หยุดอากาศ, สวิทช์ดําน้ํามัน, และสวิทช์แยกแก๊ส. สวิทช์หยุดอากาศคือประเภทที่ทั่วไปที่สุด,และมันทํางานโดยใช้ชุดของติดต่อ ที่แยกแยกทางกายภาพเมื่อสวิทช์ถูกเปิดสวิทช์ที่จมน้ํามันมักจะใช้ในอุปกรณ์ความดันสูง และเต็มไปด้วยน้ํามันเพื่อป้องกันการบุกเมื่อสวิทช์เปิดสวิตช์ที่แยกจากก๊าซใช้ก๊าซซัลฟูเฟอร์ไฮสฟูไรด์ซัลฟูเฟอร์ เพื่อแยกต่อสวิทช์ซึ่งทําให้การออกแบบสวิทช์เล็กและคอมพักทัดมากขึ้น
สวิทช์ตัดความแรงสูงต้องใช้และบํารุงรักษาโดยบุคลากรที่มีคุณสมบัติและได้รับการฝึกอบรมอย่างเหมาะสมรวมถึงการใช้อุปกรณ์ป้องกันบุคคลที่เหมาะสม และปฏิบัติตามขั้นตอนล็อค / แท็กออก เพื่อป้องกันการใช้พลังงานโดยอุบัติเหตุของอุปกรณ์การบํารุงรักษาและทดสอบสวิทช์ตัดความดันสูงเป็นประจําก็สําคัญเช่นกัน เพื่อให้แน่ใจว่ามันทํางานอย่างถูกต้องและปลอดภัยในการใช้งาน
ความเสี่ยงต่อความปลอดภัย
1การกระแทกไฟฟ้า: สวิตช์ตัดไฟฟ้าความดันสูงสามารถส่งผลให้เกิดการกระแทกไฟฟ้าที่อาจเป็นอันตราย หากไม่ใช้มันอย่างถูกต้องนี้อาจเกิดขึ้นถ้าสวิตช์ไม่ได้ถูกต้องแยกก่อนเปิดมันหรือถ้ามีความผิดพลาดในอุปกรณ์.
2Arc flash: เมื่อเปิดสวิทช์ตัดความดันสูง จะเกิดการกระพริบกระพริบ arc flash ซึ่งสามารถปล่อยพลังงานจํานวนมากในรูปของความร้อน แสง และแรงกดดัน ซึ่งอาจทําให้เกิดการเผาไหม้ความเสียหายของตาและบาดเจ็บอื่นๆ
3อุปกรณ์ผิดปกติ: สวิตช์ตัดความดันสูงอาจล้มเหลวถ้าไม่ดูแลมันอย่างถูกต้อง หรือถ้ามันอ้วนมากเกินไป ซึ่งอาจทําให้อุปกรณ์เสียหาย ไฟไฟฟ้า และอันตรายอื่น ๆ
4อันตรายต่อสิ่งแวดล้อม: สวิทช์ตัดความดันสูงมักตั้งอยู่ในสภาพแวดล้อมกลางแจ้งและมีฟ้าหลวงชนสถานการณ์เหล่านี้อาจสร้างความเสี่ยงต่อความปลอดภัยเพิ่มเติมสําหรับบุคลากรที่ใช้งานหรือบํารุงรักษาอุปกรณ์
เงื่อนไข:
1ความสูงสูงสุดสําหรับการติดตั้งไม่ควรเกิน 1000 เมตร
2อุณหภูมิอากาศรอบตัวไม่ควรเกิน +40'C และในพื้นที่ทั่วไปไม่ควรลดต่ํากว่า -30'C ในพื้นที่พาราโมสไม่ควรลดต่ํากว่า -40'C
3ความดันลมไม่ควรเกิน 700Pa ซึ่งตรงกับความเร็วลม 34m/s
4. เครื่องแยกต้องทนต่อแผ่นดินไหวที่แรงสูงถึง 8 องศา
5.เครื่องแยกต้องติดตั้งในสถานที่ที่ไม่มีการสั่นสะเทือนที่รุนแรงบ่อย ๆ
6สําหรับเครื่องแยกประเภทธรรมดา ควรเก็บไว้ห่างจากก๊าซ, ควัน, การฝังเคมี, หมอกสเปรย์เกลือ, ฝุ่นและวัสดุที่ระเบิดและเกรี้ยวอื่น ๆ ที่อาจส่งผลกระทบอย่างร้ายแรงต่อความสามารถในการแยกและการนําของตัวแยก.
7เครื่องแยกชนิดกันมลพิษเหมาะสําหรับใช้ในพื้นที่การนําไฟที่สกปรกมาก แต่ไม่ควรติดตั้งในพื้นที่ที่มีวัสดุระเบิดหรือเป็นสาเหตุไฟ
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
