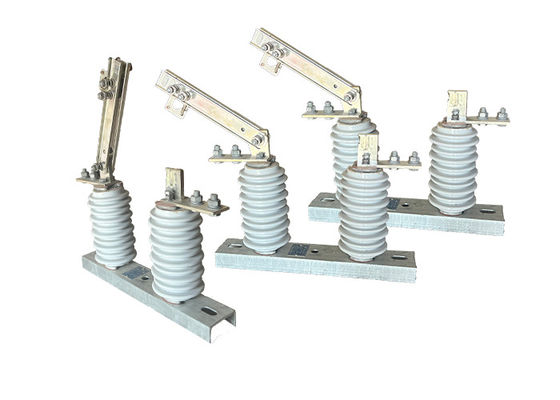

เครื่องแยกไฟฟ้าระดับความดันสูง 50/60Hz เฟสเดียว พร้อมการทํางานอย่างปลอดภัยและการติดตั้งง่าย
คําอธิบายสินค้า:
เครื่องแยกไฟฟ้าความดันสูง (high-voltage electrical isolator) หรือที่รู้จักกันในนามสวิตช์ตัดต่อ (disconnect switch) ได้ถูกออกแบบมาโดยเฉพาะเจาะจงเพื่อตัดต่อหรือแยกส่วนหนึ่งของวงจรไฟฟ้าจากแหล่งพลังงานของมันมันทําให้วงจรหยุดทํางาน, ทําให้พนักงานบํารุงรักษาสามารถทํางานบนอุปกรณ์ได้อย่างปลอดภัยโดยไม่ต้องเสี่ยงการกระแทกไฟฟ้า
ในระบบพลังงานความดันสูง สวิตช์ไอโซเลเตอร์ความดันสูง และการตัดวงจรระยะว่างมักจะประสานงานกันเพื่อทํางานร่วมกันเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่ตัวแยกแยกใช้ในการแยกวงจรด้วยทางกายภาพและให้สัญญาณที่เห็นได้ชัดของการแยก
เครื่องแยกไฟฟ้าความแรงสูง มีบทบาทสําคัญในการรับรองความปลอดภัยของพนักงานบํารุงรักษา ก่อนที่งานบํารุงรักษาใด ๆ จะสามารถดําเนินการบนอุปกรณ์ไฟฟ้าเครื่องแยกแยกใช้งานเพื่อเปิดวงจรและให้ช่องว่างอากาศที่เห็นได้. ทําให้อุปกรณ์หมดพลังงานและปลอดภัยในการทํางาน
โครงสร้าง:
1.Porcelain Insulator Body: ร่างประกอบประกอบเป็นองค์ประกอบหลักของตัวประกอบประกอบ และมักถูกทําจากโพรเซลีนความแข็งแรงสูงมันถูกออกแบบมาเพื่อให้อุปกรณ์กันไฟฟ้าระหว่างตัวนําและโครงสร้างรองรับและถูกพิมพ์ให้เป็นรูปร่างและขนาดที่ต้องการ
2อะไหล่ปลายโลหะ: อุปกรณ์อะไหล่ปลายโลหะติดกับร่างกายของไอโซเลเตอร์และให้ช่องทางในการเชื่อมต่อไอโซเลเตอร์กับสายประสานและโครงสร้างรองรับปกติจะทําจากเหล็กกระปุก หรือวัสดุที่ทนทานต่อการกัดกร่อนอื่น ๆ, และสามารถถูกออกแบบด้วยลักษณะพิเศษ เช่น คลิวส์หรือข้อต่อลูกและซ็อต เพื่อการติดตั้งง่าย
3สารประกอบปิด: สารประกอบปิดใช้ในการปิดต่อระหว่างร่างกายของไอโซเลเตอร์และเครื่องประกอบปลายโลหะ, ป้องกันความชื้นและสารปนเปื้อนจากการเข้าสู่ภายในของไอโซเลเตอร์
4อุปกรณ์: อุปกรณ์ เช่น โบลท์, แมลง, และเครื่องล้างใช้ในการติดตั้งอุปกรณ์ติดต่อปลายโลหะกับร่างกายของไอโซเลเตอร์และโครงสร้างรองรับ
หมวกปรับ: หมวกปรับใช้เพื่อปกป้องเครื่องปรับปลายโลหะจากการกัดและความเสียหาย และอาจทําจากพลาสติกหรือวัสดุอื่น ๆ
5คุณสมบัติเพิ่มเติม: ขึ้นอยู่กับการใช้งานเฉพาะเจาะจง, โปรเซลินไฟฟ้าระงับความดันสูงสามารถออกแบบด้วยคุณสมบัติเพิ่มเติมเช่นอุปกรณ์ป้องกัน,และสวิทช์โลก เพื่อปรับปรุงผลงานและความปลอดภัย.
การดําเนินการ:
1.ความสามารถในการทํางานร่วมกัน: สวิตช์ตัดความดันสูงถูกออกแบบมาเพื่อบูรณาการกับองค์ประกอบอื่น ๆ ของระบบไฟฟ้า เช่น เครื่องตัดวงจร เครื่องแปลงหรือตัวต่อรองป้องกันความสามารถในการทํางานร่วมกันนี้ทําให้การทํางานที่ประสานและการป้องกันของระบบทั้งหมดการประกันการกระจายพลังงานที่น่าเชื่อถือและมีประสิทธิภาพ
2.การติดตามและวินิจฉัยทางไกล: สวิตช์ตัดต่อความแรงสูงบางเครื่องมีสมรรถนะในการติดตามและวินิจฉัยทางไกลระบบเหล่านี้ทําให้การติดตามในเวลาจริงของปารามิเตอร์สวิทช์, เช่น อุณหภูมิ, ความดัน, และความต้านทานต่อการสัมผัส, ทําให้การบํารุงรักษาและการแก้ไขปัญหาที่ระวังได้ เพื่อป้องกันความล้มเหลวและปรับปรุงผลงาน.
3การทํางานฉุกเฉิน: สวิทช์ตัดความดันสูงอาจมีข้อกําหนดสําหรับการทํางานฉุกเฉิน เช่น overrides มือหรือไฟฟ้าฉุกเฉินลักษณะเหล่านี้ทําให้สวิทช์สามารถทํางานได้ แม้แต่ในสถานการณ์ฉุกเฉิน, เช่น การขาดไฟฟ้าหรืออุปกรณ์ล้มเหลว, ให้ชั้นเพิ่มเติมของความน่าเชื่อถือและความปลอดภัย
4.การปฏิบัติตามมาตรฐาน: สวิตช์ตัดต่อความแรงสูงถูกออกแบบและผลิตเพื่อตอบสนองมาตรฐานและกฎหมายของอุตสาหกรรม, รับประกันความปลอดภัยและการทํางานของพวกเขาความสอดคล้องกับมาตรฐาน เช่น IEC, ANSI หรือ NEMA รับประกันว่าสวิทช์ได้รับการทดสอบอย่างเข้มงวดและตอบสนองความต้องการที่จําเป็นสําหรับการทํางานในแอพลิเคชั่นความดันสูง
การใช้งาน:
1การแยกวงจร: สวิตช์แยกวงจรแรงสูงใช้ในการแยกส่วนของวงจรแรงสูงเพื่อการบํารุงรักษา, ซ่อมแซม, หรือการทดสอบส่วนนี้สามารถตัดต่อได้อย่างมีประสิทธิภาพจากส่วนที่เหลือของระบบทําให้การทํางานสามารถดําเนินการได้อย่างปลอดภัย
2การสลับความจุ: สวิตช์แยกความจุสูงสามารถใช้เป็นสวิตช์ความจุเพื่อควบคุมการไหลของพลังงานไฟฟ้าในวงจรพวกเขามีประโยชน์โดยเฉพาะอย่างยิ่งในสถานการณ์ที่ภาระค่อนข้างเล็กและไม่ต้องการเครื่องตัดวงจรหรือฟิวส์.
3การป้องกันสายไฟฟ้า: สวิทช์แยกความดันสูงมักถูกติดตั้งบนสายไฟฟ้าเพื่อให้มีการป้องกันจากสายฟ้ากระแทกและความรบกวนไฟฟ้าอื่น ๆโดยแยกส่วนหนึ่งของสายสวิตช์สามารถช่วยป้องกันความเสียหายของอุปกรณ์และลดความเสี่ยงของการขาดไฟฟ้า
4การคุ้มครองทรานฟอร์เมอร์: สวิตช์แยกความดันสูงยังใช้เพื่อคุ้มครองทรานฟอร์เมอร์ โดยแยกมันจากเครือข่ายไฟฟ้าในกรณีที่เกิดความผิดพลาดหรืออ้วนเครื่องแปลงสามารถตัดต่อจากเครือข่ายได้ป้องกันความเสียหายของเครื่องแปลงและอุปกรณ์อื่น ๆ
สภาพ:
1ความสูงสูงสุดสําหรับการติดตั้งไม่ควรเกิน 1000 เมตร
2อุณหภูมิอากาศรอบตัวไม่ควรเกิน +40'C และในพื้นที่ทั่วไปไม่ควรลดต่ํากว่า -30'C ในพื้นที่พาราโมสไม่ควรลดต่ํากว่า -40'C
3ความดันลมไม่ควรเกิน 700Pa ซึ่งตรงกับความเร็วลม 34m/s
4. เครื่องแยกต้องทนต่อแผ่นดินไหวที่แรงสูงถึง 8 องศา
5.เครื่องแยกต้องติดตั้งในสถานที่ที่ไม่มีการสั่นสะเทือนที่รุนแรงบ่อย ๆ
6สําหรับเครื่องแยกประเภทธรรมดา ควรเก็บไว้ห่างจากก๊าซ, ควัน, การฝังเคมี, หมอกสเปรย์เกลือ, ฝุ่นและวัสดุที่ระเบิดและเกร็ดอื่น ๆ ที่อาจส่งผลกระทบอย่างร้ายแรงต่อความสามารถในการแยกและการนําของตัวแยก.
7เครื่องแยกชนิดกันมลพิษเหมาะสําหรับใช้ในพื้นที่การนําไฟที่สกปรกมาก แต่พวกเขาไม่ควรติดตั้งในพื้นที่ที่มีวัสดุระเบิดหรือเกิดไฟ
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะเวลาสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
