คําอธิบายสินค้า:

เครื่องแยกไฟฟ้าระดับความดันสูง (high-voltage electrical isolator) หรือเรียกอีกชื่อว่า สวิตช์ตัดสาย หรือ สวิตช์แยกไฟฟ้า เป็นส่วนประกอบที่สําคัญในระบบพลังงานระดับความดันสูงใช้เพื่อตัดหรือแยกส่วนเฉพาะของวงจรไฟฟ้าจากแหล่งพลังงานของมัน.

ฟังก์ชันหลักของสวิทช์แยกความดันสูงคือการทําลายวงจรไฟฟ้าด้วยทางกายภาพ โดยสร้างการแยกระหว่างอุปกรณ์และแหล่งพลังงานการตัดต่อและการแยกแยกนี้ทําให้พนักงานบํารุงรักษาทํางานอย่างปลอดภัยบนอุปกรณ์โดยไม่ต้องเสี่ยงการกระแทกไฟฟ้า.

ไม่เหมือนกับเครื่องตัดวงจรระยะว่าง เครื่องแยกไฟฟ้าความดันสูง ไม่สามารถดับวงจร arc ได้มันไม่ได้ถูกออกแบบมาเพื่อตัดหรือดับวงจรไฟฟ้าที่อาจเกิดขึ้นระหว่างการสลับวงจรหรือภาวะผิดปกติ.

ในระบบพลังงานความดันสูง เครื่องแยกไฟฟ้าความดันสูงมักถูกประสานงานกับเครื่องตัดวงจรระยะว่างเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่เครื่องแยกแยกใช้งานเพื่อแยกวงจรและแสดงการแยกแยกทางสายตา

ตัวแยกไฟฟ้าความแรงสูงมีบทบาทสําคัญในการรับประกันความปลอดภัยของพนักงานบํารุงรักษา ก่อนการทํางานบํารุงรักษาอุปกรณ์ไฟฟ้าเครื่องแยกแยกถูกใช้เพื่อเปิดวงจรและสร้างช่องว่างอากาศที่เห็นได้การกระทํานี้ยืนยันว่าอุปกรณ์ถูกตัดพลังงานและปลอดภัยสําหรับกิจกรรมการบํารุงรักษา

การดําเนินการ:

1 การเตรียมการ: ก่อนที่จะใช้สวิตช์ วงจรควรถูกตัดพลังงาน และติดดินอย่างถูกต้อง เพื่อป้องกันอันตรายทางไฟฟ้าสวิทช์ควรตรวจสอบสําหรับสัญญาณใด ๆ ของความเสียหายหรือการใช้งาน.
2 การปิดสวิตช์: เพื่อปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะห่างมือที่จับสวิตช์หรือเลเวอร์ควบคุมไปยังตําแหน่งปิดทําให้กระแสไฟฟ้าไหลผ่านวงจร.
3 การเปิดสวิตช์: เพื่อเปิดสวิตช์ ผู้ใช้งานจะเคลื่อนไหวมือหรือระยะห่างมือที่จับสวิตช์หรือเลเวอร์ควบคุมไปยังตําแหน่งเปิดสะบัดการไหลของกระแสของปัจจุบัน.
4 การบริหารวงจร: เมื่อเปิดสวิตช์, วงจรไฟฟ้าอาจเกิดขึ้นระหว่างสัมผัส, ซึ่งอาจเป็นอันตรายและทําให้เกิดความเสียหายกับสวิตช์.สวิทช์สามารถติดตั้งอุปกรณ์ เช่น ช่องลอยโค้งหรือโค้งลอย.
5 ความปลอดภัย: ผู้ใช้สวิทช์ตัดไฟฟ้าแรงดันสูง ต้องปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม เพื่อป้องกันอันตรายทางไฟฟ้าและปฏิบัติตามขั้นตอนล็อค / แท็กออก.

โครงสร้าง:

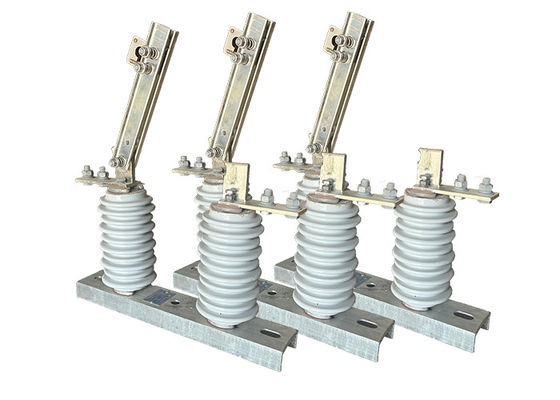

ผลิตภัณฑ์นี้ประกอบด้วยพื้นฐาน (แผ่น), ตะกอนกันไฟ, ส่วนนําและอุปกรณ์ล็อค. จุดหนึ่งของมีดถูกติดตั้งบนหัวมีดสัมผัสแบบไดนามิกผ่านbolts,และปลายอีกด้านของมีดเชื่อมต่อแยกกันกับหัวสัมผัสสแตตติก, และแต่ละด้านถูกรักษาอยู่ในสภาพสัมผัสที่ดีโดยความดันของสปริงการบด.แต่ยังช่วยลดการเพิ่มอากาศและปรับปรุงความแข็งแรงทางกลของมีด ทําให้ความมั่นคงทางความร้อนแบบไดนามิกส่วนล็อคติดต่อกันที่ติดตั้งไว้ที่ปลายที่ไม่หมุนของมีดสัมผัส และตะขอล็อคสแตติกบนสแตติกสแตติก ประกอบอุปกรณ์ล็อคเปิด, ที่ล็อคตัวเองเมื่อเบรคถูกปิด เพื่อให้มีดเบรคไม่หล่นลงด้วยตัวเอง เนื่องจากน้ําหนักของตัวเองหรือการกระทําของพลังงานไฟฟ้าส่งผลให้เบรคเปิดโดยไม่มีสาเหตุ.

ความเสี่ยงต่อความปลอดภัย

1การกระแทกไฟฟ้า: สวิตช์ตัดไฟฟ้าความดันสูงสามารถส่งผลให้เกิดการกระแทกไฟฟ้าที่อาจเป็นอันตราย หากไม่ใช้มันอย่างถูกต้องนี้อาจเกิดขึ้นถ้าสวิตช์ไม่ได้ถูกต้องแยกก่อนเปิดมันหรือถ้ามีความผิดพลาดในอุปกรณ์.

2Arc flash: เมื่อเปิดสวิทช์ตัดความดันสูง จะเกิดการกระพริบกระพริบ arc flash ซึ่งสามารถปล่อยพลังงานจํานวนมากในรูปของความร้อน แสง และแรงกดดัน ซึ่งอาจทําให้เกิดการเผาไหม้ความเสียหายของตาและบาดเจ็บอื่นๆ

3อุปกรณ์ผิดปกติ: สวิตช์ตัดความดันสูงอาจล้มเหลวถ้าไม่ดูแลมันอย่างถูกต้อง หรือถ้ามันอ้วนมากเกินไป ซึ่งอาจทําให้อุปกรณ์เสียหาย ไฟไฟฟ้า และอันตรายอื่น ๆ

4อันตรายต่อสิ่งแวดล้อม: สวิทช์ตัดความดันสูงมักตั้งอยู่ในสภาพแวดล้อมกลางแจ้งและมีฟ้าหลวงชนสถานการณ์เหล่านี้อาจสร้างความเสี่ยงต่อความปลอดภัยเพิ่มเติมสําหรับบุคลากรที่ใช้งานหรือบํารุงรักษาอุปกรณ์

ป.ส.

เพื่อลดความเสี่ยงที่เกี่ยวข้องกับสวิทช์ตัดความดันสูง เป็นสิ่งสําคัญที่จะปฏิบัติตามขั้นตอนความปลอดภัยที่เหมาะสม รวมถึงการใช้อุปกรณ์ป้องกันส่วนตัวที่เหมาะสมตามขั้นตอนการล็อคและการออกและให้แน่ใจว่ามีเพียงบุคลากรที่มีคุณสมบัติและได้รับการฝึกอบรมเท่านั้นที่ได้รับอนุญาตให้ใช้และบํารุงรักษาอุปกรณ์การบํารุงรักษาและทดสอบอุปกรณ์เป็นประจํายังสามารถช่วยลดความเสี่ยงของการล้มเหลวของอุปกรณ์และอันตรายอื่น ๆ.
