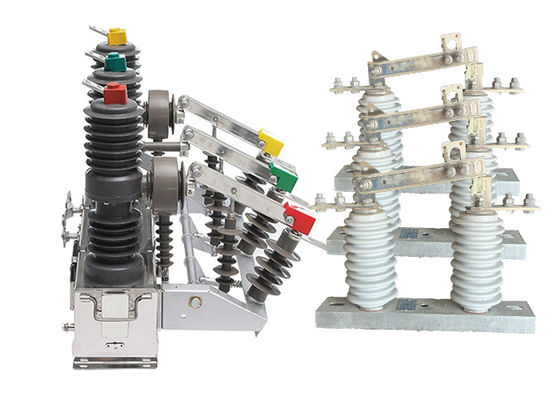

เครื่องตัดวงจรติดเสา ติดตั้งติดตั้ง รูปแบบรีเซ็ทอัตโนมัติ ทํางานด้วยสวิทช์ตัดความแรงสูง

เครื่องตัดวงจรติดเสา ติดตั้งติดตั้ง รูปแบบรีเซ็ทอัตโนมัติ ทํางานด้วยสวิทช์ตัดความแรงสูง

คําอธิบายสินค้า:

เครื่องตัดวงจร ZW32-12 ((F) โดยเฉพาะเจาะจงสําหรับสภาพแวดล้อมกลางแจ้ง มันมีความทนทานและความทนทานต่ออากาศที่เพิ่มขึ้น ทําให้มันทนต่อสภาพอากาศที่ยากลําบากต่างๆ เช่น ฝน น้ําอากาศและอุณหภูมิสูงสุดการใช้งานที่น่าเชื่อถือและอายุยาวในอุปกรณ์ภายนอก

มันสามารถทําลายและปิดกระแสแรงฝนได้อย่างมีประสิทธิภาพ กระแสแรงฝนเกิน และกระแสวงจรสั้นในระบบอิเล็กทรอนิกส์การประกันความปลอดภัยและการทํางานอย่างถูกต้องของระบบไฟฟ้า.

นอกจากสับสเตชั่นแล้ว ZW32-12 ((F) Pole Mounted Circuit Breaker ยังมีการใช้งานในอุตสาหกรรมและการทําเหมืองแร่อย่างกว้างขวางมันให้ความคุ้มกันและควบคุมที่น่าเชื่อถือในระบบกระจายของอํานวยการเหล่านี้ป้องกันมอเตอร์ โทรฟอร์มัสเตอร์ และอุปกรณ์ไฟฟ้าอื่นๆ จากกระแสไฟฟ้าที่เกินแรง และวงจรสั้นนี้ส่งผลให้การดําเนินงานในอุตสาหกรรมและการทําเหมืองแร่.

มันถูกออกแบบมาโดยเฉพาะเพื่อจัดการกับการทํางานบ่อยในเครือไฟฟ้าชนบท มันใช้เป็นสวิตช์ส่วนหนึ่ง, ยอมให้การแบ่งแยกของเครือไฟฟ้าอย่างมีประสิทธิภาพ,มันทําให้ระบบการกระจายไฟฟ้าเป็นระบบอัตโนมัติ ทําให้ระบบไฟฟ้าในชนบทมีความน่าเชื่อถือและมีประสิทธิภาพมากขึ้น

ด้วยการติดตั้งเครื่องควบคุม ZW32-12 ((F) Pole Mounted Circuit Breaker สามารถบูรณาการเข้ากับการทํางานของเครือข่ายไฟฟ้าได้อย่างต่อเนื่องและอัตโนมัติของเครือข่ายกระจาย, ปรับปรุงผลงานของระบบและอํานวยความสะดวกในการจัดการพลังงานที่มีประสิทธิภาพ

สวิทช์ตัดความดันสูง GW9-10 เป็นส่วนประกอบที่สําคัญในระบบส่งและจําหน่ายพลังงานเนื่องจากมันทําให้สามารถแยกส่วนเฉพาะของเครือข่ายสําหรับงานบํารุงรักษาหรือซ่อมแซมพวกมันยังสามารถใช้ในการแยกส่วนของเครือข่ายในกรณีที่เกิดความผิดพลาดหรือสภาพผิดปกติอื่น ๆ

สวิตช์เหล่านี้ถูกออกแบบมาเพื่อจัดการกับความดันและกระแสไฟฟ้าสูง และมักถูกสร้างขึ้นจากวัสดุที่ยั่งยืนและแข็งแรง เช่น เหล็กไร้ขัดเหล็ก, อลูมิเนียมหรือทองแดงมันถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง, เช่น อุณหภูมิสูงสุด ลมแรง และฝนตกหนัก

มีสวิทช์ตัดความดันสูงหลายประเภท รวมถึงสวิทช์หยุดอากาศ, สวิทช์ดําน้ํามัน, และสวิทช์ปิดก๊าซ สวิทช์หยุดอากาศเป็นประเภทที่ทั่วไปที่สุดและพวกเขาทํางานโดยใช้ชุดของติดต่อที่แยกแยกทางกายภาพเมื่อสวิทช์ถูกเปิดสวิทช์ที่จมน้ํามันมักจะใช้ในอุปกรณ์ความดันสูงและเต็มไปด้วยน้ํามันเพื่อป้องกันการบุกเมื่อสวิทช์เปิดสวิตช์ที่แยกจากก๊าซใช้ก๊าซซัลฟูเฟอร์ไฮสฟูไรด์ซัลฟูเฟอร์ เพื่อแยกต่อสวิทช์ซึ่งทําให้การออกแบบสวิทช์เล็กและคอมพักทัดมากขึ้น

สวิทช์ตัดความดันสูงต้องใช้และบํารุงรักษาโดยบุคลากรที่มีคุณสมบัติและได้รับการฝึกอบรมอย่างเหมาะสมรวมถึงการใช้อุปกรณ์ป้องกันบุคคลที่เหมาะสม และปฏิบัติตามขั้นตอนล็อค / แท็กออก เพื่อป้องกันการใช้พลังงานโดยอุบัติเหตุของอุปกรณ์การบํารุงรักษาและทดสอบสวิทช์ตัดความดันสูงเป็นประจําก็สําคัญเช่นกัน เพื่อให้แน่ใจว่ามันทํางานอย่างถูกต้องและปลอดภัยในการใช้งาน

ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง

การแนะนําเครื่องควบคุม:

1. ด้วย 485 / 232 อินเตอร์เฟซการสื่อสาร, หรือผ่านไฟเบอร์ออปติก, การติดตามทางไกลไร้สาย; ฟังก์ชันเร่งหลังจากปิดใหม่; เมื่อสวิทช์หนัก,การเร่งอัตโนมัติในกรณีเกิดความผิดพลาดถาวร;

2การปิดทางไกล / มือเพื่อเร่งการกระแทก และการปิดการปิดใหม่: ผู้ใช้ส่งพลังงานหลังจากซ่อมสาย หากเขาลืมที่จะเอาสวิทช์การก่อดินออก ควรเร่งการกระแทก

3.สามารถปรับระยะเวลาการปิดใหม่ได้ 3 ครั้ง

4.วงจรปิดกระโดด ใช้การออกแบบป้องกันการใช้งานผิด และมีฟังก์ชันป้องกันกระโดด

5.กระแสไฟฟ้าแบบไม่มีลําดับ สามารถแยกแยกระหว่างความผิดพลาดในโซนและนอกโซนได้

6.สวิตช์รีโมทคอนโทรลถูกออกแบบมาเพื่อป้องกันการทํางานผิดพลาด

การจัดตั้ง:

ความสัมพันธ์ระหว่างเครื่องตัดวงจรระยะว่างภายนอกและเครื่องแยกแยกความแรงสูงภายนอกอยู่ที่บทบาทที่ครบถ้วนกันในระบบไฟฟ้า:

การตัดวงจร: เครื่องตัดวงจรแบบว่างรับผิดชอบในการตัดวงจรไฟฟ้าระหว่างการทํางานปกติหรือในกรณีที่เกิดความผิดพลาดมันทําหน้าที่เป็นหนทางหลักในการทําลายการไหลของปัจจุบันในทางตรงกันข้าม เครื่องแยกแยกใช้ในการแยกวงจรจากแหล่งพลังงานระหว่างการบํารุงรักษาหรือการซ่อมแซมมันให้ชั้นเพิ่มเติมของความปลอดภัยโดยเปิดวงจรทางกายภาพ.

การประสานงาน: ในระบบไฟฟ้าความดันสูง เครื่องตัดวงจรระยะว่างและเครื่องแยกแยกมักจะประสานงานด้วยกันเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่ตัวแยกแยกใช้ในการแยกวงจรด้วยทางกายภาพและให้สัญญาณที่เห็นได้ชัดของการแยก

ความปลอดภัยและการบํารุงรักษา: เครื่องแยกแยกมีบทบาทสําคัญในการรับประกันความปลอดภัยของพนักงานบํารุงรักษา ก่อนที่งานบํารุงรักษาใด ๆ จะสามารถดําเนินการบนอุปกรณ์ไฟฟ้าเครื่องแยกแยกใช้งานเพื่อเปิดวงจรและให้ช่องว่างอากาศที่เห็นได้การตัดวงจรแบบสูญเสียพลังงาน (vacuum circuit breaker) จะป้องกันระบบในระหว่างการทํางานปกติ และในกรณีเกิดความผิดพลาด

การนํามาใช้สวิทช์ตัดต่อภายนอกซีรีส์ GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40466882-electric-high-voltage-isolator-switch-gw9-series-630a-gray-color-overhead-line-group-diconnect-swi.html

ลักษณะ:

1.โครงสร้างแบบเสาสามเฟสที่ปิดเต็มไปด้วยประสิทธิภาพการปิดสูง

A. ผลงานการหักที่มั่นคงและน่าเชื่อถือ ไม่มีอันตรายของการเผาไหม้หรือระเบิด ไม่มีการบํารุงรักษา ขนาดเล็ก น้ําหนักเบา และอายุการใช้งานยาวนาน

B.ความสามารถในการป้องกันความชื้นและฝนที่แข็งแรง เหมาะสําหรับการใช้ในพื้นที่หนาวหรือชื้น

C.วัสดุที่นําเข้าที่มีประสิทธิภาพการกันความร้อนที่ดี ทนต่ออุณหภูมิสูง ทนต่อ UV และทนต่อการแก่ตัว

2กลไกการทํางานสปริงขนาดเล็กที่ประสิทธิภาพและน่าเชื่อถือ

A. เครื่องยนต์เก็บพลังงานมีการใช้พลังงานที่ต่ําสําหรับการเปิดและปิด; กลไกใช้วิธีการส่งตรงที่มีส่วนประกอบน้อยลง ส่งผลให้มีความน่าเชื่อถือสูง

B.กลไกการทํางานถูกวางอยู่ในกล่องที่ปิดปิดเพื่อป้องกันสนิมอย่างมีประสิทธิภาพและเพิ่มความน่าเชื่อถือของกลไก

3การควบคุมที่สะดวกและยืดหยุ่น และการทํางานที่รวมกันได้อย่างอิสระ

A. สามารถทํางานด้วยมือในการตัดหรือทํางานด้วยไฟฟ้าในการเปิดและปิด และสามารถทํางานด้วยระยะไกลจากสถานที่ห่างไกล

B.มันสามารถถูกจับคู่กับตัวควบคุมที่มีความชํานาญเพื่อบรรลุระบบอัตโนมัติการกระจายหรือรวมกับตัวควบคุมการปิดใหม่เพื่อสร้างตัวปิดใหม่หรือส่วนส่วนอัตโนมัติ

C. สามารถติดตั้งเครื่องแปลงกระแสไฟฟ้าสองเฟสหรือสามเฟส เพื่อป้องกันกระแสไฟฟ้าเกินหรือตัดสายสั้น

D.มันสามารถให้สัญญาณการรับปัจจุบันสําหรับผู้ควบคุมที่มีความฉลาดและสามารถติดตั้งเครื่องแปลงปัจจุบันตามความต้องการของผู้ใช้

E. สามารถติดตั้งสวิทช์แยกกันแบบติดต่อกัน 3 ขั้นตอน พร้อมอุปกรณ์ติดต่อกันแบบป้องกันการทํางานผิดปกติมันยังสามารถติดตั้งกับตัวปิดระบายแรงกระแทก ไซโลเลอร์เสาสําหรับการบํารุงรักษาง่าย.

โครงสร้าง:

เครื่องสลับภาระประกอบด้วยสามส่วน: ค้อน, ฐาน, และการแขวนสําหรับการติดตั้ง, การติดตั้ง, และการยก

1.สวิตช์ความดันสูงติดเสาที่มีห้องดับวงจรว่างมีประสิทธิภาพการสลายที่มั่นคงและน่าเชื่อถือ ไม่มีอันตรายต่อการเผาไหม้หรือระเบิด ความปลอดภัยไม่ต้องบํารุงรักษาขนาดเล็ก น้ําหนักเบา และใช้งานได้นาน

2.สวิตช์ความหนาโหลดใช้โครงสร้างที่ปิดเต็มไปด้วยผลการปิดที่ดี, ความสามารถป้องกันความชื้นและฝน เหมาะสําหรับการใช้ในพื้นที่อุณหภูมิสูงและความชื้น

3.สวิตช์ความจุสามารถทํางานด้วยมือหรือไฟฟ้าสําหรับการเปิดและปิด และมันยังสามารถควบคุมไกล

4อุปกรณ์การทํางานเป็นนวัตกรรม, ง่าย, เชื่อถือได้ในการกระทํา, ขนาดเล็กและมีอายุการใช้งานทางเครื่องกลสูงถึง 10,000 การทํางาน.และระดับความกระชับกําลังสามารถเลือกจาก -220V, 110V, 48V หรือ 24V

การใช้งาน:

1.สับสเตชั่น: ใช้กันทั่วไปทั้งในภายในและภายนอก สับสเตชั่นสําหรับการป้องกันและควบคุมการกระจายพลังงานความแรงกลางเครื่องตัดวงจรระยะว่างรับประกันการหยุดเชื่อถือได้ของกระแสความผิดพลาด, กระแสการอ้วนและกระแสการอ้วน, ป้องกันอุปกรณ์ substation.

2.บริษัทอุตสาหกรรมและเหมืองแร่: เครื่องตัดวงจรระยะว่าง ZW32-12 ใช้ในระบบกระจายของบริษัทอุตสาหกรรมและเหมืองแร่เพื่อปกป้องมอเตอร์, เครื่องแปลงและอุปกรณ์ไฟฟ้าอื่น ๆ จากการกระจายไฟเกินและวงจรสั้นมันช่วยรักษาความมั่นคงและความปลอดภัยของการจําหน่ายพลังงานในอุปกรณ์เหล่านี้

3.เครือข่ายไฟฟ้าในชนบท: เนื่องจากความสามารถในการทนต่อการทํางานบ่อย ๆ เครื่องตัดวงจรระยะว่างเหมาะสําหรับการใช้ในเครือข่ายไฟฟ้าในชนบททําให้สามารถแยกแยกเครือข่ายไฟฟ้าได้อย่างมีประสิทธิภาพนอกจากนี้ เมื่อติดตั้งเครื่องควบคุม มันสามารถนําระบบการกระจายไฟฟ้าไปใช้ในระบบอัตโนมัติ เพื่อเพิ่มความน่าเชื่อถือและประสิทธิภาพของระบบไฟฟ้าในชนบท

4.อาคารพาณิชย์: เครื่องตัดวงจรระยะว่างยังถูกใช้ในอาคารพาณิชย์เพื่อการกระจายและป้องกันพลังงานการป้องกันความเสียหายของอุปกรณ์และลดเวลาหยุดทํางานให้น้อยที่สุด.

5ระบบทางรถไฟ: เครื่องตัดวงจรสูบ ZW32-12 ยังถูกใช้ในระบบทางรถไฟเพื่อป้องกันและควบคุมอุปกรณ์ไฟฟ้า, รวมถึงระบบสัญญาณ, พลังงานไฟฟ้าการดึง,และสับสเตชั่นมันรับประกันการดําเนินงานที่ปลอดภัยและน่าเชื่อถือของพื้นฐานทางรถไฟฟ้า ส่งผลให้ระบบมีประสิทธิภาพและผลงานทั่วไป

6.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องตัดวงจรระบายว่างถูกใช้ในอุตสาหกรรมน้ํามันและก๊าซเพื่อป้องกันอุปกรณ์ไฟฟ้าในโรงแปรรูปน้ํามัน, ท่อท่อ, และแพลตฟอร์มนอกทะเลรับประกันการทํางานอย่างปลอดภัยในสภาพแวดล้อมอันตราย และป้องกันจากความผิดพลาดไฟฟ้า.

ปริมาตรเทคนิค:

ZW32-12

GW9-10
