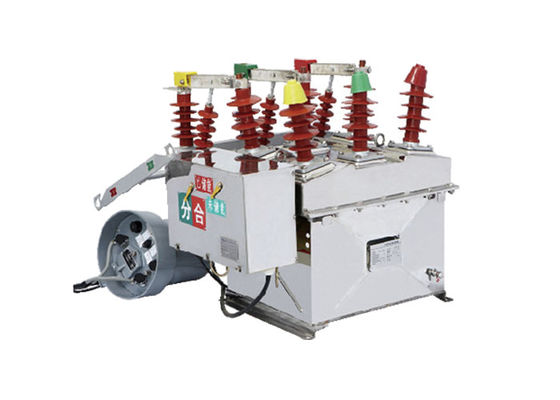

เครื่องตัดวงจรระยะว่างภายนอก 12kV เหล็กไร้ขัด ผลิตจาก 3 ต้น เครื่องตัดวงจรระยะว่างภายนอกที่แข็งแรง สีเงิน
คําอธิบายสินค้า:
เครื่องตัดวงจรระบายอากาศระดับความดันสูง ZW8-12 ภายนอก AC ใช้เป็นหลักในการตัดและปิดกระแสแรงฝนกระแสไฟฟ้าอุดหน่วงและกระแสไฟฟ้าวงจรสั้นในระบบพลังงานภายนอก 12kV สามเฟสกระแสไฟฟ้า 50Hzสินค้าที่เหมาะสําหรับสถานีไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าเครือข่ายไฟฟ้าชนบทและโอกาสที่มีการใช้งานบ่อยเพื่อป้องกันและควบคุม.
ลักษณะ:
1 มีความสามารถในการป้องกันมลพิษ, การกันอากาศภายในและการกันอากาศจากสารประกอบ epoxy resin
2 อุปกรณ์พร้อมกลไกการทํางานที่เก็บพลังงานของกระสุน
3 สามารถติดตั้งสวิทช์แยกทางด้านหนึ่ง (ทางด้านซ้าย) หรือสองด้าน PT ภายนอก
ข้อดี:
1.มันพร้อมกับกลไกการทํางานที่เก็บพลังงานสปริงชนิด CT23 การเก็บพลังงาน, การเปิดและปิดสามารถบรรลุโดยมอเตอร์หรือด้วยมือ
2.ZW8-12G ประกอบด้วย ZW8-12 บราคเกอร์และไอโซเลาเตอร์ เรียกว่าบราคเกอร์รวม สามารถใช้เป็นเซคชั่นไนเซอร์ได้
3.โครงสร้างของเครื่องตัดคือสามเฟสประกอบในถัง, ห้องดับวงจรว่างสามเฟสที่ปิดอยู่ในถังโลหะ, วัสดุประกอบความละเอียดระหว่างเฟสและเฟสต่อกันทําจาก SMC.
4.ผลงานที่น่าเชื่อถือ และความแข็งแรงในการกันไฟสูง
เงื่อนไข:
1อุณหภูมิภายใน: -15°C ~ +40°C
2ความดันลม: ≤ 700Pa ((เทียบเท่าความเร็วลม 34m/s)
3ความสูง: ≤ 1000m
4ความแรงของแผ่นดินไหว: ≤ 8
*อากาศที่สกปรกควรได้รับการระดับ III. สั่นสะเทือนที่รุนแรงบ่อย ๆ ควรถูกห้าม
ปริมาตรเทคนิค:
| เลขที่ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับความละเอียด | 1 นาที ความถี่อุตสาหกรรม ทนความกระชับกําลัง | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันต่อต้านกระแสไฟฟ้า (สูงสุด) | 75 | ||||||||||
| 3 | ปัจจุบัน | A | 630 | ||||||||
| 4 | ไฟฟ้าตัดวงจรสั้น | kA | 20 | ||||||||
| 5 | ช่วงเวลาปัจจุบันการตัดสายตัดสั้น | เวลา | 30 | ||||||||
| 6 | อัตราการปรับความเร็ว | kA | 50 | ||||||||
| 7 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | 50 | |||||||||
| 8 | ระยะเวลาเฉพาะระยะสั้น ทนต่อกระแสไฟฟ้า | 20 | |||||||||
| 9 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 10 | เวลาหยุด (การแยกความตื่นเต้นแยก) | ความดันการทํางานสูงสุด | ms | 15-50 | |||||||
| ความดันการทํางาน | 30-60 | ||||||||||
| ความดันทํางานขั้นต่ํา | |||||||||||
| 11 | เวลาปิด | 25-50 | |||||||||
| 12 | เวลาตัดต่อเต็ม | ≤ 100 | |||||||||
| 13 | เวลาเผาไหม้ | ≤20 | |||||||||
| 14 | อายุการใช้งานกล | เวลา | 10000 | ||||||||
| 15 | ฟังก์ชันปิด | J | 70 | ||||||||
| 16 | พลังการเข้าระดับชื่อของมอเตอร์เก็บพลังงาน | W | < 250 | ||||||||
| 17 | ความดันการทํางานระดับ / ความดันวงจรช่วยระดับ | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | ระยะเวลาในการเก็บพลังงานที่ความดันระดับ | S | < 10 | ||||||||
| 19 | เครื่องตัดความแรงเกิน | ปัจจุบัน | A | 5 | |||||||
| ความแม่นยําของกระแสการตัดต่อ | % | ± 10 | |||||||||
