เครื่องตัดวงจรระยะว่างกลางแจ้งความดันสูง GB1984-2003 เครื่องตัดวงจรระยะว่าง 50Hz การควบคุมอัตโนมัติ / มือ
คําอธิบายสินค้า:

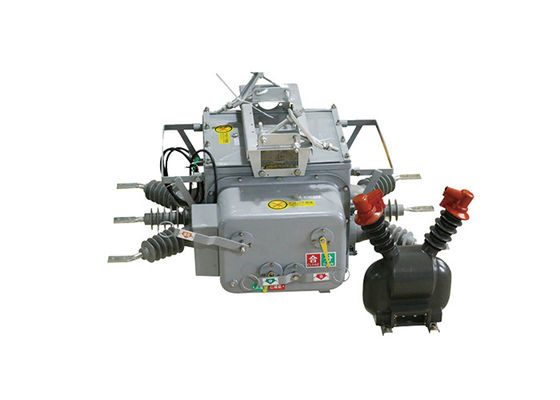

ZW20-12(F) เครื่องตัดวงจรระยะว่างภายนอกเป็นเครื่องตัดวงจรระยะสามเฟส AC 50Hz ภายนอก HV ส่วนใหญ่ใช้สําหรับเครือข่ายการกระจายไฟฟ้าภายนอก 10 kV ภาคชนบทและเมือง เป็นกระแสความแรงลําบากแยกและรวมกันกระแสการอุดหนุน, การตัดสายไฟฟ้าสั้น และสถานที่อื่น ๆ ที่คล้ายกัน
โครงสร้างทั้งหมดของมันคือชนิดกล่องสามเฟสทั่วไป ซึ่งประกอบด้วยกลไกการทํางาน, วงจรนําไฟ, ระบบกันหนาว, อุปกรณ์ประปาและเปลือก
และมันกําลังสนับสนุนเทอร์มิเนลทางไกลที่สมบูรณ์แบบที่เกี่ยวข้อง เพื่อตอบสนองความต้องการของแอปพลิเคชั่นของระบบอัตโนมัติการจําหน่าย
· ZW20-12 (Z) Outdoor Intelligent High Voltage AC True Air Breaker พร้อมฟังก์ชันข้อความสั้น GSM
· รวมกับเครื่องควบคุมสวิทช์แยก ZW20-12 (F)
ลักษณะของเครื่องควบคุม:
1.สามารถติดตั้งอินเตอร์เฟซการสื่อสาร 485/232 หรือสามารถติดตามระยะไกลผ่านไฟเบอร์ออปติก หรือการสื่อสารไร้สายเมื่อสวิทช์ปิดใหม่เนื่องจากความผิดพลาดถาวร.
2เมื่อเกิดความผิดพลาดถาวร มันจะเร่งขึ้นโดยอัตโนมัติ
3.รีโมทคอนโทรล / การล็อคซ้ําด้วยมือด้วยการเร่งเร่งเพื่อขับเคลื่อน และการล็อคซ้ํา: หลังจากผู้ใช้ซ่อมสายและคืนพลังงาน หากเขาลืมถอดสวิทช์มีดกั้นดินมันควรเร่งขึ้น.
4.เวลาช้าในการปิดใหม่สามารถปรับสําหรับทั้งหมดสามการพยายาม
5.วงจรออก / ปิดใหม่ถูกออกแบบเพื่อป้องกันการทํางานผิด และมีฟังก์ชันต่อต้านการปิดใหม่
6ไฟกระแสแบบไม่มีลําดับ สามารถแยกความผิดพลาดในและนอกโซนได้
7การควบคุมทางไกลการออก / การปิดใหม่ ใช้การออกแบบเพื่อป้องกันการทํางานผิด
การใช้งาน:
1.การดําเนินงานในเหมืองแร่: เครื่องสวิทช์ ZW20 ใช้ในการดําเนินงานในเหมืองแร่เพื่อควบคุมและป้องกันอุปกรณ์ไฟฟ้าและเครือข่ายการกระจายพลังงานในเหมืองใต้ดินและบนผิว
2.ศูนย์ข้อมูล: สวิตช์ถูกใช้ในศูนย์ข้อมูลเพื่อรับรองการกระจายพลังงานที่น่าเชื่อถือและการป้องกันพื้นฐานไอทีที่สําคัญมันทําให้การสลับภาระที่มีประสิทธิภาพและป้องกันความผิดพลาดไฟฟ้า.
3.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องสวิทช์ ZW20 ได้รับการนําไปใช้ในอุตสาหกรรมน้ํามันและก๊าซในการควบคุมและป้องกันอุปกรณ์ไฟฟ้าในโรงแปรรูปน้ํามัน, ท่อท่อ, และแพลตฟอร์มนอกทะเล
4โครงการพื้นฐาน: เครื่องสวิทช์ถูกใช้ในโครงการพื้นฐานต่างๆ เช่น สนามบิน ท่าเรือ และสนามกีฬา เพื่อการกระจายและป้องกันพลังงานที่น่าเชื่อถือได้
5สถานที่บําบัดน้ําและน้ําเสีย: สวิทช์ ZW20 ใช้ในสถานที่บําบัดน้ําและน้ําเสียเพื่อควบคุมและปกป้องอุปกรณ์ไฟฟ้าในสถานีสูบน้ํา, โรงบําบัดและเครือข่ายจําหน่าย.
โครงสร้าง:
1เครื่องควบคุมเป็นอุปกรณ์ป้องกันและติดตามเรเล่ที่ใช้ไมโครคอมพิวเตอร์
2เครื่องควบคุมมีความทนทานต่อสภาพอากาศและป้องกันความหนาแน่น
3มันถูกเชื่อมต่อกับตัวสวิทช์ ผ่านเครื่องเชื่อมเครื่องบิน
4มันมีความน่าเชื่อถือในการเชื่อมต่อที่ดีและมีระดับการป้องกันสูง
เครื่องควบคุมมีช่องทางเข้าแบบแอนาล็อกสี่ช่อง: ไฟฟ้าระยะ A, ไฟฟ้าระยะ C, ไฟฟ้าระยะศูนย์, และความดันระยะ BCเครื่องควบคุมติดตามค่าของปริมาณเข้าแบบแอนาล็อกเหล่านี้ในเวลาจริงและเปรียบเทียบพวกเขากับค่าที่กําหนดเพื่อกําหนดความผิดพลาดสายและเริ่มต้นการกระทําที่สอดคล้อง.
สภาพแวดล้อม:
1 อุณหภูมิอากาศรอบตัว: -40 ° C ~ + 70 ° C
2 ความสูง: ไม่เกิน 3000 เมตร
3 อากาศภายในห้องอาจถูกปนเปื้อนด้วยฝุ่น ควัน ก๊าซที่เป็นสารกัดสนิม ควัน หรือสเปรย์เกลือ ระดับปนเปื้อน: ชั้น IV:
4 ความเร็วลมไม่เกิน 34 m / s (เทียบเท่า 700 Pa บนผิวกระบอก)
5 ความสั่นสะเทือนหรือการเคลื่อนไหวของพื้นดินจากภายนอกของเครื่องสลับและอุปกรณ์ควบคุม
6 อัมพลิทูดของอาการแทรกแซงไฟฟ้าแม่เหล็กที่ผลักดันในระบบรองไม่เกิน 1.6kV
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | ปัจจุบันคงทนระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | ปริมาณการเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
ปริมาตรเทคนิคของเครื่องควบคุม:
| เลขลําดับ | ปริมาตร | ข้อมูล | ||||||||
| 1 | ความแรงกดไฟเข้า Woking | AC220V | ||||||||
| 2 | ความถี่ในการทํางาน input | 50Hz | ||||||||
| 3 | ระยะความสับสนของความกระชับกําลังที่อนุญาตสําหรับความกระชับกําลังเข้า | ± 20% | ||||||||
| 4 | การใช้พลังงานทั้งหมดของอุปกรณ์ | < 10W | ||||||||
| 5 | ค่าตัวอย่างของปัจจุบันระยะเข้า | 60-600A | ||||||||
| 6 | ขั้นต่ําการทํางานความดันต่ํา | 10-140 วอลต์ | ||||||||
| 7 | ความผิดพลาดในการเก็บตัวอย่างที่อนุญาตสําหรับค่าการใส่พลังงาน | ± 5% | ||||||||
| 8 | ค่าเวลาการชะลอการป้องกันความเร็วเกิน | 0.1-0.3s | ||||||||
| 9 | ค่าตั้งค่าสําหรับกระแสไฟฟ้าลําดับศูนย์ | 0.2-6A | ||||||||
| 10 | ระยะเวลาการล่าช้าในการดําเนินการติดดิน | 0-1200s | ||||||||
