1000A/1250A เครื่องตัดวงจรแอร์แอนด์ดอร์ AC ใช้กับสวิทช์ตัดสายบนเครื่อง ด้วยความทนทานทางกล 10000 ครั้ง

1000A/1250A เครื่องตัดวงจรแอร์แอนด์ดอร์ AC ใช้กับสวิทช์ตัดสายบนเครื่อง ด้วยความทนทานทางกล 10000 ครั้ง

คําอธิบายสินค้า:

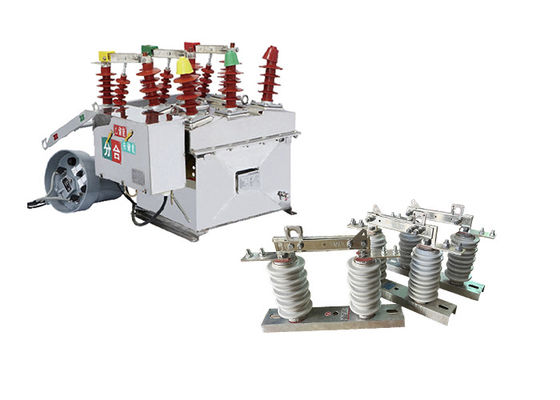

เครื่องตัดวงจรระยะว่างกลางแจ้ง ZW8-12 เป็นเครื่องตัดวงจรแบบเฉพาะเจาะจงที่ออกแบบมาเพื่อใช้ในภายนอกในระบบเครื่องเปลี่ยนความแรงสูงมันเหมาะสําหรับเครื่องสวิทช์ความดันสูงในภายนอก AC สามเฟสที่มีความดันปริมาณ 12kV และความถี่ปริมาณ 50Hz.

หน้าที่หลักของเครื่องตัดวงจร ZW8-12 คือการควบคุมและคุ้มครองระบบกระจายไฟฟ้าในเครือไฟฟ้า 10kV ในเมืองและชนบทมันรับผิดชอบในการเปิดหรือปิดกระแสแรงฝนและยังการตัดกระแสความผิดพลาดวงจรสั้นที่อาจเกิดขึ้นในระบบพลังงาน.

ในฐานะเครื่องตัดวงจรระยะว่าง, มันใช้เครื่องตัดวงจรระยะว่างเพื่อดับวงจรที่เกิดเมื่อเครื่องตัดวงจรเปิดระหว่างการทํางานเปลี่ยนเครื่องตัดความว่างให้ความสามารถในการตัดเส้นโค้งที่น่าเชื่อถือ และเป็นที่รู้จักด้วยความแข็งแรงแบบดียิเลคทริกสูงและผลงานไฟฟ้าที่ดี.

เครื่องตัดวงจร ZW8-12 ถือว่าเป็นหนึ่งในผลิตภัณฑ์ที่มีการใช้อย่างแพร่หลายที่สุด, ปรุงรุ่นและมั่นคงในระบบพลังงาน.การใช้งานในสนามที่กว้างขวางผ่านการทดสอบอย่างเข้มข้น และตรงกับมาตรฐานที่จําเป็นในอุตสาหกรรมสําหรับผลงานและความปลอดภัย

สวิทช์ตัดต่อภายนอก GW9-10 ใช้ในระบบส่งและกระจายความแรงสูง เพื่อแยกส่วนของเครือข่ายเพื่อการบํารุงรักษาหรือการซ่อมแซมพวกเขายังใช้เป็นอุปกรณ์รักษาความปลอดภัย เพื่อปกป้องคนทํางานจากอันตรายทางไฟฟ้าเช่น การสัมผัสโดยบังเอิญกับส่วนที่ใช้ไฟฟ้าของระบบ

พวกมันถูกออกแบบมาเพื่อรับมือกับความดันและกระแสไฟฟ้าสูง และมักถูกติดตั้งในสถานที่กลางแจ้ง ที่พวกมันถูกเผชิญกับสภาพแวดล้อมที่ยากลําบาก เช่น อุณหภูมิสูง,เพราะฉะนั้น พวกมันถูกสร้างขึ้นเพื่อทนต่อสภาพการณ์เหล่านี้ และมักถูกทําจากวัสดุที่ยั่งยืน เช่น เหล็กหรืออลูมิเนียม

สวิตช์ตัดต่อภายนอกมีหลายประเภทและการปรับแต่งขึ้นอยู่กับการใช้งานและความต้องการเฉพาะเจาะจงขณะที่อื่นๆ เหมาะสําหรับการใช้ในกลางแจ้งบางส่วนถูกออกแบบให้ทํางานด้วยมือ ขณะที่อีกบางส่วนเป็นระบบอัตโนมัติ และสามารถทํางานได้ไกล

นอกจากหน้าที่หลักของวงจรแยกกันแล้ว สวิทช์ตัดต่อด้านนอกในออร์เฮดยังมีลักษณะสําคัญอื่น ๆ อีกด้วยเช่น การแสดงภาพสถานะของเครื่อง (เปิดหรือปิด), และให้แน่ใจว่าวงจรไม่ได้ถูกให้พลังงานเมื่อตัวแยกเปิด

ประสิทธิภาพสองเท่าของการใช้เมื่อ GW9-10 ซีรี่ย์สวิชแยกสามารถใช้ได้กับเครื่องตัดวงจรระยะว่าง!!

การใช้งาน:

1การกระจายพลังงาน: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้อย่างแพร่หลายในระบบกระจายพลังงานเพื่อเปลี่ยนและปกป้องเครื่องแปลงกระจายพลังงาน เครื่องเลี้ยงและอุปกรณ์อื่น ๆปกติจะติดตั้งบนเสากลางแจ้ง, สตั๊นท์สเตชั่น และเครื่องสลับ

2พลังงานที่สามารถปรับปรุงได้ในขนาดของอุปกรณ์ประกอบการ: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในโครงการพลังงานที่สามารถปรับปรุงได้ในขนาดของอุปกรณ์ประกอบการ เช่น โรงงานพลังงานลมและพลังแสงอาทิตย์ เพื่อเปลี่ยนและปกป้องเครื่องเปลี่ยนและอุปกรณ์อื่น ๆ.

3ระบบทางรถไฟฟ้า: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในระบบทางรถไฟฟ้า เช่น ระบบสัญญาณและพื้นฐานทางรถไฟฟ้า เพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้า

4การดําเนินงานการทําเหมืองแร่: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในการดําเนินงานการทําเหมืองแร่เพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้าในสภาพแวดล้อมภายนอกที่รุนแรง

5.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในอุตสาหกรรมน้ํามันและก๊าซเพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้า เช่น ปั๊ม เครื่องบดและลําเลียง

โครงสร้าง:

1เครื่องตัดระยะว่าง: เครื่องตัดระยะว่างเป็นหัวใจของเครื่องตัดวงจร มันประกอบด้วยสายต่อรองคงและสายต่อรองเคลื่อนที่ที่ปิดในห้องว่าง เมื่อเครื่องตัดวงจรทํางาน,ติดต่อแยกแยกกัน สร้างเส้นโค้ง

2กลไกการทํางาน: เครื่องตัดวงจรมีกลไกการทํางานที่รับผิดชอบในการเปิดและปิดสายสัมผัสระบบไฮดรอลิก, หรือกลไกการทํางานไฟฟ้าแม่เหล็กกลไกการทํางานรับประกันการทํางานที่เรียบร้อยและน่าเชื่อถือของเครื่องตัดวงจร

3.อุปกรณ์กั้น: เครื่องตัดวงจรตั้งอยู่ในอุปกรณ์กั้น ซึ่งให้ความคุ้มกันจากปัจจัยภายนอก เช่น ความชื้น ฝุ่น และสารพิษกล่องโดยทั่วไปทําจากวัสดุประกอบความร้อนคุณภาพสูง เพื่อรักษาความแข็งแรง dielectric และคุณสมบัติประกอบความร้อนที่ต้องการ.

4ระบบควบคุมและคุ้มครอง: เครื่องตัดวงจร ZW8-12 มีระบบควบคุมและคุ้มครองในการติดตามและควบคุมการทํางานและอุปกรณ์ควบคุม เพื่อตรวจพบสภาพผิดปกติ, ให้สัญญาณเข้า และเริ่มการเปิดหรือปิดเครื่องตัดวงจร

5.ปลายเชื่อมต่อ: เครื่องตัดวงจรมีปลายเชื่อมต่อสําหรับเชื่อมต่อไฟฟ้าเข้าและออกปลายเหล่านี้ทําให้เชื่อมต่อสายไฟฟ้าหรือ busbarsทําให้กระแสของกระแสผ่านเครื่องตัดวงจร.

6องค์ประกอบช่วยและควบคุม: ส่วนประกอบช่วยและควบคุมเพิ่มเติมอาจมีอยู่ในเครื่องตัดวงจรเพื่อเสริมการทํางานของมันเครื่องแปลงความดัน, เครื่องแปลงกระแสไฟฟ้า และอุปกรณ์เสริมอื่นๆ ที่จําเป็นสําหรับการติดตาม การวัดและควบคุมปริมาตรไฟฟ้า

ข้อดี:

1.CT23 ระบบทํางานที่เก็บพลังงานสปริง: เครื่องตัดวงจร ZW8-12 มีเครื่องทํางานที่เก็บพลังงานสปริงชนิด CT23อุปกรณ์นี้ใช้พลังงานกลที่เก็บไว้ในสปริงเพื่ออํานวยความสะดวกในการเปิดและปิดสัมผัสของสกรีนมันมีความยืดหยุ่นในการใช้งาน, ยอมให้ใช้งานด้วยมอเตอร์หรือมือขึ้นอยู่กับความต้องการเฉพาะของการใช้งาน

2.ZW8-12G Combined Breaker: รุ่น ZW8-12G เป็นเครื่องตัดสายที่ประกอบด้วยเครื่องตัดวงจร ZW8-12 และตัวแยกให้ความสามารถในการแยกส่วนเฉพาะของเครือข่ายการกระจายไฟฟ้าเพื่อการบํารุงรักษาหรือการระบุความผิดพลาด.

3.สามเฟสประกอบในโครงสร้างถัง: เครื่องตัดวงจร ZW8-12 มีสามเฟสประกอบในโครงสร้างถังนั่นหมายความว่าส่วนประกอบของเครื่องตัดสําหรับแต่ละระยะถูกปิดในถังร่วม, ให้การออกแบบที่คอมพัคต์และที่ประหยัดพื้นที่ ถังให้ความคุ้มกันทางกลและเพิ่มความแข็งแรงโดยรวมของเครื่องตัดวงจร

4.ห้องดับคลื่นคลื่นและวัสดุกัน: ภายในถังโลหะ, เครื่องตัดวงจร ZW8-12 มีห้องดับคลื่นคลื่นคลื่นคลื่นคลื่นสามเฟสห้องนี้ดับอาร์คไฟฟ้าที่เกิดขึ้นในช่วงการตัดวงจรอย่างมีประสิทธิภาพนอกจากนี้ เครื่องตัดวงจรยังใช้วัสดุประกอบกัน เช่น SMC (Sheet Molding Compound) เพื่อให้ประกอบกันระหว่างระยะ และจากระยะต่อระยะเพิ่มความแข็งแรงในการกันความร้อนโดยรวม.

5.ผลงานที่น่าเชื่อถือและความแข็งแรงในการกันความร้อนสูง: เครื่องตัดวงจร ZW8-12 เป็นที่รู้จักสําหรับผลงานที่น่าเชื่อถือและความแข็งแรงในการกันความร้อนสูงมันถูกออกแบบและทดสอบเพื่อตอบสนองมาตรฐานการทํางานที่เข้มงวด, รับประกันการทํางานที่น่าเชื่อถือได้ในสภาพไฟฟ้าที่แตกต่างกัน ความแข็งแรงหนาหนาสูงเพิ่มความสามารถของเครื่องตัดวงจรที่จะทนและแยกความกระชับไฟฟ้าสนับสนุนความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้า.

สภาพ:

อุณหภูมิบริเวณ: -15°C ~ +40°C
ความดันลม: ≤ 700Pa ((เทียบเท่าความเร็วลม 34m/s)
ความสูง: ≤ 1000m
ความเข้มข้นของแผ่นดินไหว: ≤ 8
*อากาศที่สกปรกควรได้รับการระดับ III. สั่นสะเทือนที่รุนแรงบ่อย ๆ ควรถูกห้าม

ปริมาตรเทคนิค:

ZW8-12


GW9-10
