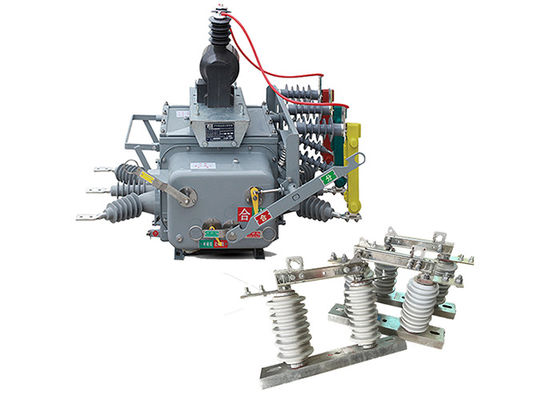

เครื่องตัดวงจร 50Hz แวคิวัม AC Power Recloser เครื่องตัดวงจรด้วยตัวควบคุม พร้อมสวิทช์ตัดวงจรแนวตั้ง GB1984-2003

เครื่องตัดวงจร 50Hz แวคิวัม AC Power Recloser เครื่องตัดวงจรด้วยตัวควบคุม พร้อมสวิทช์ตัดวงจรแนวตั้ง GB1984-2003


คําอธิบายสินค้า:

เครื่องตัดวงจรระยะว่าง ZW20-12 คือ เครื่องตัดวงจรระยะสูง AC 50Hz แบบสามเฟสภายนอก ใช้เป็นหลักสําหรับระบบกระจายไฟฟ้าภายนอก 10kV ในเครือข่ายการเกษตรและเมืองใช้ในการเปลี่ยนภาระ, การหักความจุ, กระแสความจุเกิน, กระแสวงจรสั้น, และการใช้งานที่คล้ายกัน

โครงสร้างโดยรวมเป็นชนิดกล่องสามเฟสทั่วไป ประกอบด้วยกลไกการทํางาน, วงจรนํา, ระบบแยก, เคลือบประกอบ, และบ้าน.

มันพร้อมกับเทอร์มิเนลทางไกลที่สมบูรณ์แบบที่สมอง เพื่อตอบสนองความต้องการของแอพลิเคชั่นอัตโนมัติการจําหน่าย

• เมื่อรวมกับตัวควบคุมที่มีความฉลาดที่มีฟังก์ชัน GSM SMS มันกลายเป็น ZW20-12 ((Z) เครื่องตัดวงจรแลกเปลี่ยนความแรงสูงที่ฉลาดภายนอก

• เมื่อรวมกับตัวควบคุมส่วนส่วน, มันกลายเป็น ZW20-12 ((F) ภายนอกส่วนส่วนความดันสูง AC เครื่องตัดวงจรสูบ

สวิทช์ตัดไฟตั้ง GW9-10 มักจะใช้ในระบบส่งและกระจายไฟฟ้าความดันสูง เพื่อแยกส่วนของเครือข่ายสําหรับงานบํารุงรักษาหรือซ่อมแซมพวกเขายังใช้เป็นอุปกรณ์รักษาความปลอดภัย เพื่อปกป้องคนทํางานจากอันตรายทางไฟฟ้าเช่น การสัมผัสโดยบังเอิญกับส่วนที่ใช้ไฟฟ้าของระบบ

พวกมันถูกออกแบบมาเพื่อรับมือกับความดันและกระแสไฟฟ้าสูง และมักถูกติดตั้งในสถานที่กลางแจ้ง ที่พวกมันถูกเผชิญกับสภาพแวดล้อมที่ยากลําบาก เช่น อุณหภูมิสูง,เพราะฉะนั้น พวกมันถูกสร้างขึ้นเพื่อทนต่อสภาพการณ์เหล่านี้ และมักถูกทําจากวัสดุที่ยั่งยืน เช่น เหล็กหรืออลูมิเนียม

สวิตช์สับตัดตั้งความดันสูงมีหลายประเภทและการตั้งค่าขึ้นอยู่กับการใช้งานและความต้องการเฉพาะเจาะจง เช่นสวิทช์ตัดไฟตั้งบางส่วนถูกออกแบบให้ใช้ในภายในบางส่วนถูกออกแบบให้ใช้ด้วยมือ ส่วนบางส่วนเป็นระบบอัตโนมัติ และสามารถใช้ได้ไกล

นอกเหนือจากหน้าที่หลักของการแยกวงจร, สวิทช์ตัดไฟตั้งยังมีลักษณะสําคัญอื่น ๆ เช่น การให้สัญญาณทางสายตาของสถานะของพวกเขา (เปิดหรือปิด)และให้แน่ใจว่าวงจรไม่ได้แรงเมื่อตัวแยกเปิด.


ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง



ลักษณะของเครื่องควบคุม:

1.สามารถติดตั้งอินเตอร์เฟซการสื่อสาร 485/232 หรือสามารถติดตามระยะไกลผ่านไฟเบอร์ออปติก หรือการสื่อสารไร้สายเมื่อสวิทช์ปิดใหม่เนื่องจากความผิดพลาดถาวร.

2เมื่อเกิดความผิดพลาดถาวร มันจะเร่งขึ้นโดยอัตโนมัติ

3.รีโมทคอนโทรล / การล็อคซ้ําด้วยมือด้วยการเร่งเร่งเพื่อขับเคลื่อน และการล็อคซ้ํา: หลังจากผู้ใช้ซ่อมสายและคืนพลังงาน หากเขาลืมถอดสวิทช์มีดกั้นดินมันควรเร่งขึ้น.

4.เวลาช้าในการปิดใหม่สามารถปรับสําหรับทั้งหมดสามการพยายาม

5.วงจรออก / ปิดใหม่ถูกออกแบบเพื่อป้องกันการทํางานผิด และมีฟังก์ชันต่อต้านการปิดใหม่

6ไฟกระแสแบบไม่มีลําดับ สามารถแยกความผิดพลาดในและนอกโซนได้

7การควบคุมทางไกลการออก / การปิดใหม่ ใช้การออกแบบเพื่อป้องกันการทํางานผิด




การใช้งาน:

1สถานีย่อย: เครื่องตัดวงจร ZW20-12 มักจะใช้ในสถานีย่อยกลางแจ้งเป็นส่วนหนึ่งของระบบกระจายแหล่งหลักใช้ในการป้องกันและควบคุมอุปกรณ์ไฟฟ้า เช่น เครื่องแปลง, เครื่องผลิตไฟฟ้า และบัสบาร์

2.เครือข่ายกระจายไฟฟ้า: เครื่องตัดวงจรนี้เหมาะสําหรับเครือข่ายกระจายไฟฟ้ากลางแจ้งที่พลังงานความดันสูงถูกกระจายไปยังหลายสถานที่มันช่วยให้การดําเนินงานที่น่าเชื่อถือและปลอดภัย โดยการตัดกระแสความผิดพลาดและแยกส่วนที่ผิดปกติของเครือข่าย.

3สถานที่อุตสาหกรรม: เครื่องตัดวงจร ZW20-12 ใช้ในระบบความดันสูงกลางแจ้งที่พบในสถานที่อุตสาหกรรม เช่น โรงงาน, โรงงานผลิต, และการดําเนินงานเหมืองแร่มันให้ความคุ้มกันอุปกรณ์ไฟฟ้าที่สําคัญ และรับประกันความต่อเนื่องของการจําหน่ายพลังงาน.

4อุปกรณ์พลังงานที่เกิดใหม่: ในอุปกรณ์พลังงานที่เกิดใหม่ในกลางแจ้ง เช่น โรงไฟฟ้าลมหรือโรงไฟฟ้าพลังแสงอาทิตย์เครื่องตัดวงจร ZW20-12 ใช้ในการปกป้องโครงสร้างพื้นฐานไฟฟ้าและเปลี่ยนพลังงานที่ผลิตจากแหล่งที่สามารถปรับปรุงได้.

5รถไฟ: เครื่องตัดวงจรนี้ถูกใช้ในระบบความดันสูงภายนอกที่เกี่ยวข้องกับการไฟฟ้าไฟฟ้าทางรถไฟฟ้ารวมถึงระบบสายไฟฟ้าชั้นบนและสถานียางยางยาง.

6อุตสาหกรรมน้ํามันและก๊าซ: เครื่องตัดวงจร ZW20-12 ได้พบการใช้ในระบบความดันสูงภายนอกในอุตสาหกรรมน้ํามันและก๊าซใช้ในการปกป้องอุปกรณ์ไฟฟ้าและควบคุมการกระจายพลังงานในแพลตฟอร์มในทะเล, โรงแปรรูป และสถานีสูบน้ํา

7โครงการพื้นฐาน: เครื่องตัดวงจร ZW20-12 เหมาะสําหรับโครงการพื้นฐานกลางแจ้งต่างๆ เช่น สนามบิน ท่าเรือ และสายส่งไฟฟ้ามันมีบทบาทสําคัญในการปกป้องโครงสร้างพื้นฐานที่สําคัญ และการรับรองการจําหน่ายไฟฟ้าอย่างต่อเนื่อง.




ลักษณะ:

1.เทคโนโลยีการสับเปลี่ยนระยะว่าง: เครื่องตัดวงจร ZW20-12 ใช้เครื่องสับเปลี่ยนระยะว่างเป็นสื่อดับวงจรเครื่อง ติด ติด วัคูม มี ประสิทธิภาพ มาก ในการ ติด ติด อาร์ค และ ให้ ความ แข็งแรง ดีเอเล็คทริก ที่ ดีเยี่ยม, รับประกันการตัดความเชื่อถือของกระแสไฟฟ้าแรงสูง

2การใช้งานภายนอก: เครื่องตัดวงจรนี้ถูกออกแบบโดยเฉพาะสําหรับการติดตั้งภายนอก ทําให้เหมาะสําหรับการใช้ในสถานีย่อย, เครือข่ายการกระจาย และระบบไฟฟ้าภายนอกอื่น ๆมันถูกสร้างให้ทนต่อสภาพแวดล้อมที่รุนแรงรวมถึงความแตกต่างของอุณหภูมิ ความชื้น และการเผชิญกับฝุ่น ฝน และรังสี UV

3.ความดันสูง: เครื่องตัดวงจร ZW20-12 ได้ถูกออกแบบมาสําหรับการใช้งานความดันสูง, ด้วยความดันสูง 12 กิโลโวลต์ (kV).มันสามารถจัดการกับระบบไฟฟ้าที่ทํางานในระดับความดันนี้.

4.การออกแบบที่คอมแพคต์: เครื่องตัดวงจรมีการออกแบบที่คอมแพคต์ ทําให้การติดตั้งและการบูรณาการในเครื่องปรับเปลี่ยนภายนอกหรือระบบสับสเตชั่นได้ง่ายขึ้นขนาดที่คอมแพคต์ยังช่วยประหยัดพื้นที่และการใช้งานพื้นที่ติดตั้งที่มีให้ได้อย่างมีประสิทธิภาพ.

5การทํางานที่น่าเชื่อถือ: เครื่องตัดวงจร ZW20-12 ได้ถูกออกแบบมาเพื่อการทํางานที่น่าเชื่อถือและกลไกที่ทันสมัยเพื่อให้การทํางานเปลี่ยนที่มั่นคงและมีประสิทธิภาพ, ลดความเสี่ยงของความผิดพลาดหรือความล้มเหลวให้น้อยที่สุด

6คุณลักษณะความปลอดภัย: เครื่องตัดวงจรมีอุปกรณ์ความปลอดภัยเพื่อเพิ่มความปลอดภัยของผู้ใช้งานและระบบตัวชี้วัดทางกลและไฟฟ้าเพื่อให้ข้อมูลสถานะ, และชาร์ตความปลอดภัยเพื่อป้องกันการสัมผัสโดยอุบัติเหตุกับส่วนที่ใช้ไฟ

7การควบคุมและติดตามทางไกล: บางรุ่นของเครื่องตัดวงจร ZW20-12 อาจรองรับการควบคุมและติดตามทางไกลนี้ทําให้การทํางานและการติดตามที่สะดวกสบายของเครื่องตัดวงจรจากห้องควบคุมกลางหรือผ่านการควบคุมการตรวจสอบและการเก็บข้อมูล (SCADA) ระบบการปรับปรุงการจัดการและการบํารุงรักษาระบบ

สภาพ:

1.ความสูง:2000 เมตร

2.อุณหภูมิภายนอก: -30°C~+55°C

อุณหภูมิเฉลี่ยต่อปีสูงสุดคือ 20°C

อุณหภูมิเฉลี่ยวันสูงสุด 30°C

3ความชื้นสัมพัทธ์: 95% ((25 °C)

4ความสามารถทางแผ่นดินไหว: ความเร่งระดับพื้นที่ 0.3g

ความเร่งตั้งบนพื้น 0.15g

ขณะที่ทํางานให้กับคลื่นไซน์สามคลื่น

ปัจจัยความปลอดภัย 167

5ความเข้มข้นของแผ่นดินไหว 7 องศา

6. ความแตกต่างอุณหภูมิวันสูงสุด:25°C

7สถานที่ติดตั้ง: ภายนอก สายฟ้า 10kv จุดกําหนดความรับผิดชอบของผู้ใช้

8.วิธีการก่อดิน: จุดเฉลี่ยไม่สัมผัส, การก่อดินโค้ลกดวงโค้งและการก่อดินแรงต่อต้านต่ํา



ปริมาตรเทคนิค:

ZW20-12 ((F)
