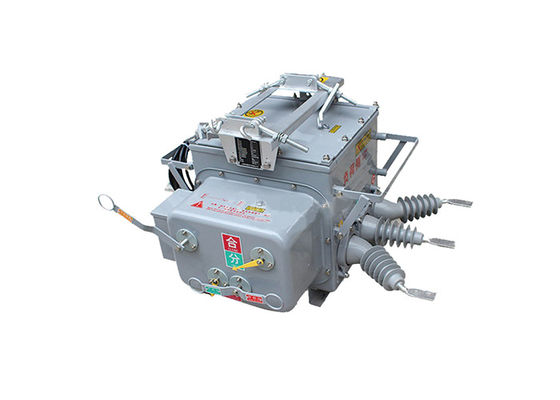

ZW20(F) 12kV Vcb นอกเหล็กไร้ขัด ผลิตอุตสาหกรรม Breaker ผ่าตัดขอบเขตสวิทช์ระยะว่าง มาตรฐาน IEC62271-100
คําอธิบายสินค้า:
เครื่องปรับระยะขอบเขต ZW20 Series เป็นเครื่องปรับระยะขอบเขตไฟฟ้าที่ทํางานในสภาพแวดล้อมระยะขอบเขตมันถูกออกแบบมาสําหรับการใช้งานความดันกลาง และถูกใช้ทั่วไปในระบบกระจายไฟฟ้า.
สวิตช์มักถูกสร้างขึ้นด้วยกล่องที่แข็งแกร่งและทนทาน ผลิตจากวัสดุที่มีคุณภาพสูง.
และเครื่องตัดระยะว่างเป็นส่วนประกอบสําคัญของสวิตช์ มันประกอบด้วยห้องระยะว่างที่ปิดไว้ ซึ่งมีไฟฟ้าติดต่อสองตัว เมื่อสวิตช์ปิดสภาพแวดล้อมว่างป้องกันการสร้างวงจรไฟฟ้าระหว่างการทํางานสลับ.
มีกลไกสําหรับเปิดและปิดสายติดต่อ สามารถทํางานด้วยมือหรือไฟฟ้า ขึ้นอยู่กับรุ่นและความต้องการการใช้งานอุปกรณ์การทํางานรับประกันการทํางานการสลับที่เรียบร้อยและน่าเชื่อถือ.
เครื่องปรับระยะขอบเขต ZW20 มีให้บริการในความแรงดันและปัจจุบันที่ได้รับการจัดอันดับต่าง ๆ เพื่อตอบสนองความต้องการของระบบที่แตกต่างกันมันสามารถจัดการกับระดับความดันปานกลาง โดยทั่วไปตั้งแต่หลาย kilovolts ถึงสิบ kilovolts.
สวิตช์มีความสามารถในการตัดความผิดพลาดสูง เพื่อตัดกระแสความผิดพลาดและปกป้องระบบไฟฟ้าความจุในการทําลายถูกระบุในแง่ของปัจจุบันความผิดพลาดสูงสุดที่สวิทช์สามารถหยุดโดยปลอดภัยโดยไม่ต้องเสียหาย.
บางรุ่นของซีรีย์ ZW20 อาจมีคุณสมบัติการควบคุมและการติดตามที่ก้าวหน้า คุณสมบัติเหล่านี้อาจรวมถึงความสามารถในการควบคุมทางไกล การแสดงสถานะ และการวินิจฉัยความผิดพลาดให้ความสามารถในการทํางานและการใช้งานที่ง่ายมากขึ้น.
เทคโนโลยีระยะว่างที่ใช้ในสวิทช์ให้ความสามารถในการดับวงจรที่ดีเยี่ยม ทําให้มันเป็นทางออกที่น่าเชื่อถือและปลอดภัยสําหรับการใช้งานความดันกลางสวิตช์ถูกออกแบบมาเพื่อตอบสนองมาตรฐานความปลอดภัยที่เข้มงวด และให้ผลงานระยะยาวกับความต้องการการบํารุงรักษาอย่างน้อย.
เครื่องปรับระยะขอบเขต ZW20 เหมาะสําหรับการใช้งานที่หลากหลาย เช่น สถานไฟฟ้า, โรงงานอุตสาหกรรม, อาคารพาณิชย์ และอื่นๆมันถูกใช้โดยทั่วไปสําหรับการสลับภาระการป้องกันความผิดพลาด และการแยกแยกในระบบไฟฟ้าความดันกลาง
ลักษณะของเครื่องควบคุม:
1.สามารถติดตั้งอินเตอร์เฟซการสื่อสาร 485/232 หรือสามารถติดตามระยะไกลผ่านไฟเบอร์ออปติก หรือการสื่อสารไร้สายเมื่อสวิทช์ปิดใหม่เนื่องจากความผิดพลาดถาวร.
2เมื่อเกิดความผิดพลาดถาวร มันจะเร่งขึ้นโดยอัตโนมัติ
3.รีโมทคอนโทรล / การล็อคซ้ําด้วยมือด้วยการเร่งเร่งเพื่อขับเคลื่อน และการล็อคซ้ํา: หลังจากผู้ใช้ซ่อมสายและคืนพลังงาน หากเขาลืมถอดสวิทช์มีดกั้นดินมันควรเร่งขึ้น.
4.เวลาช้าในการปิดใหม่สามารถปรับสําหรับทั้งหมดสามการพยายาม
5.วงจรออก / ปิดใหม่ถูกออกแบบเพื่อป้องกันการทํางานผิด และมีฟังก์ชันต่อต้านการปิดใหม่
6ไฟกระแสแบบไม่มีลําดับ สามารถแยกความผิดพลาดในและนอกโซนได้
7การควบคุมทางไกลการออก / การปิดใหม่ ใช้การออกแบบเพื่อป้องกันการทํางานผิด
การใช้งาน:
1.สับสเตชั่นกระจายพลังงาน: สวิตช์ ZW20 ใช้กันทั่วไปในสับสเตชั่นกระจายพลังงาน ทั้งภายในและภายนอกและป้องกันความผิดพลาดในเครือข่ายกระจาย.
2โรงงานอุตสาหกรรม: สวิตช์ ZW20 ใช้ในโรงงานอุตสาหกรรมที่ต้องการการกระจายพลังงานความดันกลางเช่น มอเตอร์, เครื่องแปลง และเครื่องผลิตไฟฟ้า
3.อาคารพาณิชย์: เครื่องสวิทช์นี้ถูกใช้ในอาคารพาณิชย์ รวมถึงศูนย์การค้า สถานที่สํานักงาน และโรงพยาบาล เพื่อการกระจายพลังงานที่น่าเชื่อถือและปลอดภัยมันทําให้การสลับภาระที่มีประสิทธิภาพและป้องกันภาระไฟฟ้าที่สําคัญ.
4ระบบพลังงานที่เกิดใหม่: เครื่องสวิทช์ ZW20 เหมาะสําหรับระบบพลังงานที่เกิดใหม่ เช่น โรงไฟฟ้าพลังแสงอาทิตย์และฟาร์มลมมันอํานวยความสะดวกในการสลับและคุ้มครองวงจรความดันกลางในระบบเหล่านี้.
5.ไฟฟ้าไฟฟ้าทางรถไฟ: สวิตช์ถูกใช้ในโครงการไฟฟ้าไฟฟ้าทางรถไฟเพื่อควบคุมและปกป้องการจําหน่ายพลังงานให้กับเครือข่ายรถไฟมันรับประกันการกระจายพลังงานที่น่าเชื่อถือและปลอดภัยสําหรับการดําเนินการรถไฟ.
สภาพแวดล้อม:
1.ความสูง:2000 เมตร
2.อุณหภูมิภายนอก: -30°C~+55°C
อุณหภูมิเฉลี่ยต่อปีสูงสุดคือ 20°C
อุณหภูมิเฉลี่ยวันสูงสุด 30°C
3ความชื้นสัมพัทธ์: 95% ((25 °C)
4ความสามารถทางแผ่นดินไหว: ความเร่งระดับพื้นที่ 0.3g
ความเร่งตั้งบนพื้น 0.15g
ขณะที่ทํางานให้กับคลื่นไซน์สามคลื่น
ปัจจัยความปลอดภัย 167
5ความเข้มข้นของแผ่นดินไหว 7 องศา
6. ความแตกต่างอุณหภูมิวันสูงสุด:25°C
7สถานที่ติดตั้ง: ภายนอก สายฟ้า 10kv จุดกําหนดความรับผิดชอบของผู้ใช้
8.วิธีการก่อดิน: จุดเฉลี่ยไม่สัมผัส, การก่อดินโค้ลกดวงโค้งและการก่อดินแรงต่อต้านต่ํา
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | ปัจจุบันคงทนระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | ปริมาณการเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
ปริมาตรเทคนิคของเครื่องควบคุม:
| เลขลําดับ | ปริมาตร | ข้อมูล | ||||||||
| 1 | ความแรงกดไฟเข้า Woking | AC220V | ||||||||
| 2 | ความถี่ในการทํางาน input | 50Hz | ||||||||
| 3 | ระยะความสับสนของความกระชับกําลังที่อนุญาตสําหรับความกระชับกําลังเข้า | ± 20% | ||||||||
| 4 | การใช้พลังงานทั้งหมดของอุปกรณ์ | < 10W | ||||||||
| 5 | ค่าตัวอย่างของปัจจุบันระยะเข้า | 60-600A | ||||||||
| 6 | ขั้นต่ําการทํางานความดันต่ํา | 10-140 วอลต์ | ||||||||
| 7 | ความผิดพลาดในการเก็บตัวอย่างที่อนุญาตสําหรับค่าการใส่พลังงาน | ± 5% | ||||||||
| 8 | ค่าเวลาการชะลอการป้องกันความเร็วเกิน | 0.1-0.3s | ||||||||
| 9 | ค่าตั้งค่าสําหรับกระแสไฟฟ้าลําดับศูนย์ | 0.2-6A | ||||||||
| 10 | ระยะเวลาการล่าช้าในการดําเนินการติดดิน | 0-1200s | ||||||||
