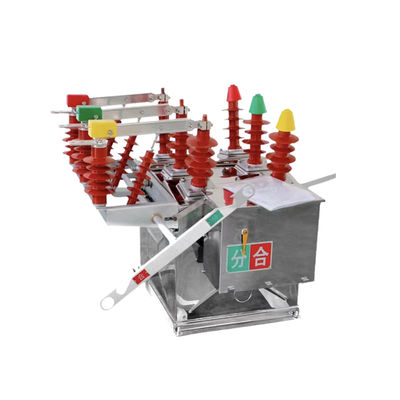

ซีรี่ย์ ZW8-12 Outdoor 630A 12kV Vacuum Circuit Breaker สแตนเลส อินเทลเลนท์ อัตโนมัติ
คําอธิบายสินค้า:
เครื่องตัดวงจรระยะว่างกลางแจ้ง ZW8-12 เหมาะสําหรับเครื่องสวิทช์ความดันสูงกลางแจ้ง AC สามเฟสที่มีความดันเฉพาะ 12kV และความถี่เฉพาะ 50Hzใช้เป็นหลักในระบบกระจายของเครือข่ายไฟฟ้าในเมืองและชนบทขนาด 10kV เพื่อเปิดหรือปิดกระแสแรงฝนและกระแสความผิดพลาดในวงจรสั้นเป็นหนึ่งในผลิตภัณฑ์ที่มีการใช้อย่างแพร่หลาย, ปรับปรุงและมั่นคงในระบบพลังงาน
การใช้งาน:
1การกระจายพลังงาน: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้อย่างแพร่หลายในระบบกระจายพลังงานเพื่อเปลี่ยนและปกป้องเครื่องแปลงกระจายพลังงาน เครื่องเลี้ยงและอุปกรณ์อื่น ๆปกติจะติดตั้งบนเสากลางแจ้ง, สตั๊นท์สเตชั่น และเครื่องสลับ
2พลังงานที่สามารถปรับปรุงได้ในขนาดของอุปกรณ์ประกอบการ: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในโครงการพลังงานที่สามารถปรับปรุงได้ในขนาดของอุปกรณ์ประกอบการ เช่น โรงงานพลังงานลมและพลังแสงอาทิตย์ เพื่อเปลี่ยนและปกป้องเครื่องเปลี่ยนและอุปกรณ์อื่น ๆ.
3ระบบทางรถไฟฟ้า: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในระบบทางรถไฟฟ้า เช่น ระบบสัญญาณและพื้นฐานทางรถไฟฟ้า เพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้า
4การดําเนินงานการทําเหมืองแร่: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในการดําเนินงานการทําเหมืองแร่เพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้าในสภาพแวดล้อมภายนอกที่รุนแรง
5.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องตัดวงจรระยะว่างภายนอกถูกใช้ในอุตสาหกรรมน้ํามันและก๊าซเพื่อเปลี่ยนและปกป้องอุปกรณ์ไฟฟ้า เช่น ปั๊ม เครื่องบดและลําเลียง
ลักษณะ:
1มันมีความสามารถในการทนต่อมลพิษ โดยมีอุปกรณ์ประกอบภายในประกอบด้วยอุปกรณ์ประกอบอากาศและยาง epoxy
2อุปกรณ์พร้อมกับกลไกการทํางานพลังงานที่เก็บไว้ด้วยสปริง
3.สามารถติดตั้งสวิตช์ตัดต่อด้านเดียว (ด้านซ้าย) หรือด้านสองและแปลงพลังงานภายนอก (PT)
สภาพ:
อุณหภูมิบริเวณ: -40°C ~ + 70°C (อุณหภูมิเฉลี่ยต่อวันไม่เกิน + 40°C)
ความสูง:> 1000m ((สูงสุด 3000m)
ความชื้นในบริเวณ: ความชื้นเฉลี่ยรายวันไม่เกิน 95%, รายเดือนเฉลี่ย
ระดับมลพิษ:ระดับ IV
ความเร็วลมสูงสุด: 700Pa (เท่ากับความเร็วลม 35m/s)
ความเข้มแข็งของแผ่นดินไหว: ระดับ 8
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับความละเอียด | 1 นาที ความถี่อุตสาหกรรม ทนความกระชับกําลัง | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันต่อต้านกระแสไฟฟ้า (สูงสุด) | 75 | ||||||||||
| 3 | ปัจจุบัน | A | 630 | ||||||||
| 4 | ไฟฟ้าตัดวงจรสั้น | kA | 20 | ||||||||
| 5 | ช่วงเวลาปัจจุบันการตัดสายตัดสั้น | เวลา | 30 | ||||||||
| 6 | อัตราการปรับความเร็ว | kA | 50 | ||||||||
| 7 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | 50 | |||||||||
| 8 | ระยะเวลาเฉพาะระยะสั้น ทนต่อกระแสไฟฟ้า | 20 | |||||||||
| 9 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 10 | เวลาหยุด (การแยกความตื่นเต้นแยก) |
ความดันการทํางานสูงสุด | ms | 15-50 | |||||||
| ความดันการทํางาน | 30-60 | ||||||||||
| ความดันทํางานขั้นต่ํา | |||||||||||
| 11 | เวลาปิด | 25-50 | |||||||||
| 12 | เวลาตัดต่อเต็ม | ≤ 100 | |||||||||
| 13 | เวลาเผาไหม้ | ≤20 | |||||||||
| 14 | อายุการใช้งานกล | เวลา | 10000 | ||||||||
| 15 | ฟังก์ชันปิด | J | 70 | ||||||||
| 16 | พลังการเข้าระดับชื่อของมอเตอร์เก็บพลังงาน | W | < 250 | ||||||||
| 17 | ความดันการทํางานระดับ / ความดันวงจรช่วยระดับ | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | ระยะเวลาในการเก็บพลังงานที่ความดันระดับ | S | < 10 | ||||||||
| 19 | เครื่องตัดความแรงเกิน | ปัจจุบัน | A | 5 | |||||||
| ความแม่นยําของกระแสการตัดต่อ | % | ± 10 | |||||||||
