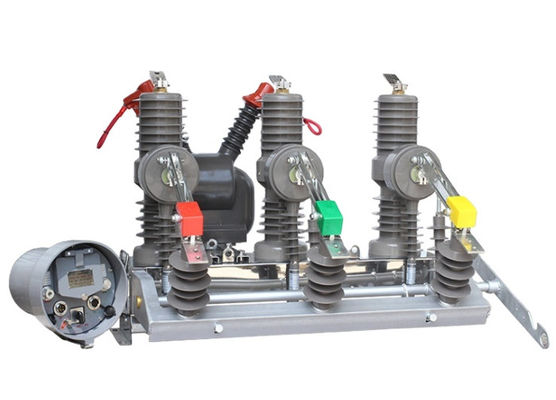

ZW32-12 ((F) ซีรีส์ เครื่องตัดวงจรระบายอากาศระบายอากาศความแรงสูง พร้อมเครื่องควบคุมคู่มือ / เครื่องตัดส่วนสแตนเลสอัตโนมัติ
คําอธิบายสินค้า:
ZW32-12 เครื่องตัดวงจรระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศระบายอากาศเป็นหลักที่ใช้สําหรับการทําลายและปิดกระแสของภาระ, กระแสความอ้วนและกระแสวงจรสั้นในระบบอิเล็กทรอนิกส์ เหมาะสําหรับการป้องกันและควบคุมในสับสเตชั่นและระบบกระจายของอุตสาหกรรมและเหมืองแร่รวมถึงการดําเนินงานบ่อยในเครือไฟฟ้าชนบทสามารถใช้เป็นสวิทช์ส่วนสําหรับการทํางานของเครือข่ายไฟฟ้าได้ หลังจากติดตั้งตัวควบคุมแล้ว สามารถทําให้เครือข่ายกระจายไฟฟ้าเป็นระบบอัตโนมัติได้
การแนะนําเครื่องควบคุม:
1. ด้วย 485 / 232 อินเตอร์เฟซการสื่อสาร, หรือผ่านไฟเบอร์ออปติก, การติดตามทางไกลไร้สาย; ฟังก์ชันเร่งหลังจากปิดใหม่; เมื่อสวิทช์หนัก,การเร่งอัตโนมัติในกรณีเกิดความผิดพลาดถาวร;
2การปิดทางไกล / มือเพื่อเร่งการกระแทก และการปิดการปิดใหม่: ผู้ใช้ส่งพลังงานหลังจากซ่อมสาย หากเขาลืมที่จะเอาสวิตช์การก่อดินออก ควรเร่งการกระแทก
3.สามารถปรับระยะเวลาการปิดใหม่ได้ 3 ครั้ง
4.วงจรปิดกระโดด ใช้การออกแบบป้องกันการใช้งานผิด และมีฟังก์ชันป้องกันกระโดด
5.กระแสไฟฟ้าแบบไม่มีลําดับ สามารถแยกแยกระหว่างความผิดพลาดในโซนและนอกโซนได้
6.สวิตช์รีโมทคอนโทรลถูกออกแบบเพื่อป้องกันการทํางานผิดพลาด
ลักษณะ:
1เครื่องตัดวงจรระบายความแรงสูง: ใช้เทคโนโลยีดับวงจรระบายความแรง และมีประสิทธิภาพในการตัดวงจรที่ดีและมีความสามารถในการดับวงจรแรงกระแสความแรงเกินและกระแสไฟฟ้าสั้น
2การออกแบบภายนอก: เหมาะสําหรับสภาพแวดล้อมภายนอกและมีความทนทานต่อสภาพอากาศและผลงานการป้องกันที่ดี ทําให้มันสามารถทํางานได้ปกติภายใต้สภาพอากาศที่ยากลําบากต่างๆ
3.ความดันและความถี่ระดับ: เหมาะสําหรับระบบกระจายไฟฟ้าที่มีความดันระดับ 12kV และความถี่ AC สามเฟส 50Hz ตอบสนองความต้องการพลังงานที่เกี่ยวข้อง
4.การป้องกันและการควบคุมฟังก์ชัน: ใช้เป็นหลักในการป้องกันและควบคุมภาระในสับสเตชั่นและระบบกระจายอุตสาหกรรมและเหมืองแร่สามารถป้องกันการทํางานที่ปลอดภัยของอุปกรณ์และระบบพลังงานได้อย่างมีประสิทธิภาพ.
5การใช้ในเครือไฟฟ้าชนบท: เนื่องจากการดําเนินงานบ่อยในเครือไฟฟ้าชนบทเครื่องตัดวงจรนี้ถูกใช้อย่างแพร่หลาย และสามารถใช้เป็นสวิตช์ส่วน และสําหรับระบบอัตโนมัติเครือข่ายกระจายไฟฟ้าในเครือไฟฟ้าชนบท.
สภาพ:
1ความสูงไม่เกิน 2000 เมตร
2อุณหภูมิอากาศภายใน: -45 ° C ~ + 40 ° C ความแตกต่างของอุณหภูมิประจําวัน: 25 ° C
3ความเร็วลมไม่เกิน 35 m / s
4ไม่มีจุดที่น่าเผาไหม้, ระเบิด อันตราย การกัดกรองทางเคมีและสั่นแรง
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | ความถี่ในการทํางาน(การทดสอบแบบแห้ง/การทดสอบแบบเปียก) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
