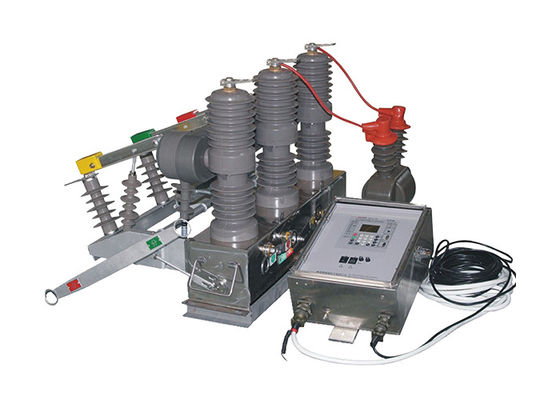

เครื่องตัดวงจรแบบอัตโนมัติแบบความแรงสูงแบบว่าง พร้อมเซ็นเซอร์ระดับศูนย์ เครื่องตัดวงจรแม่เหล็กถาวรที่ฉลาด
คําอธิบายสินค้า:
ZW32-12 ((F) ซีรีส์ เครื่องตัดวงจรระบายความแรงดันสูงคืออุปกรณ์กระจายกลางแจ้งที่มีความดันเฉพาะ 12kV และกระแสไฟฟ้าหมุนสามเฟส 50Hzโดยหลักแล้วใช้ในการเปิดและปิดกระแสความจูงของภาระ, อัตราการอ้วนและอัตราการตัดสั้นในระบบพลังงาน มันเหมาะสําหรับการป้องกันและควบคุมในระบบการกระจายพลังงานของ substation และอุตสาหกรรมและเหมืองแร่รวมถึงสถานที่ที่เครือไฟฟ้าชนบทใช้งานบ่อย. เครื่องตัดวงจรมีลักษณะของปริมาตรขนาดเล็ก น้ําหนักเบา แอนติคอนเดนเซชั่น ฟรีในการบํารุงรักษา และอื่น ๆ
การแนะนําเครื่องควบคุม:
1. ด้วย 485 / 232 อินเตอร์เฟซการสื่อสาร, หรือผ่านไฟเบอร์ออปติก, การติดตามทางไกลไร้สาย; ฟังก์ชันเร่งหลังจากปิดใหม่; เมื่อสวิทช์หนัก,การเร่งอัตโนมัติในกรณีเกิดความผิดพลาดถาวร;
2การปิดทางไกล / มือเพื่อเร่งการกระแทก และการปิดการปิดใหม่: ผู้ใช้ส่งพลังงานหลังจากซ่อมสาย หากเขาลืมที่จะเอาสวิตช์การก่อดินออก ควรเร่งการกระแทก
3.สามารถปรับระยะเวลาการปิดใหม่ได้ 3 ครั้ง
4.วงจรปิดกระโดด ใช้การออกแบบป้องกันการใช้งานผิด และมีฟังก์ชันป้องกันกระโดด
5.กระแสไฟฟ้าแบบไม่มีลําดับ สามารถแยกแยกระหว่างความผิดพลาดในโซนและนอกโซนได้
6.สวิตช์รีโมทคอนโทรลถูกออกแบบเพื่อป้องกันการทํางานผิดพลาด
ลักษณะ:
1.โครงสร้างแบบเสาสามเฟสที่ปิดเต็มไปด้วยประสิทธิภาพการปิดสูง
A. ผลงานการหักที่มั่นคงและน่าเชื่อถือ ไม่มีอันตรายของการเผาไหม้หรือระเบิด ไม่มีการบํารุงรักษา ขนาดเล็ก น้ําหนักเบา และอายุการใช้งานยาวนาน
B.ความสามารถในการป้องกันความชื้นและฝนแข็งแรง เหมาะสําหรับการใช้ในพื้นที่หนาวหรือชื้น
C.วัสดุที่นําเข้าที่มีประสิทธิภาพการกันความร้อนที่ดี ทนต่ออุณหภูมิสูง ทนต่อ UV และทนต่อการแก่ตัว
2กลไกการทํางานสปริงขนาดเล็กที่ประสิทธิภาพและน่าเชื่อถือ
A. มอเตอร์เก็บพลังงานมีการบริโภคพลังงานที่ต่ําสําหรับการเปิดและปิด; กลไกใช้วิธีการส่งตรงที่มีส่วนประกอบน้อยลง ส่งผลให้มีความน่าเชื่อถือสูง
B. อุปกรณ์การทํางานถูกวางอยู่ในกล่องที่ปิดปิด เพื่อป้องกันสนิมอย่างมีประสิทธิภาพและเพิ่มความน่าเชื่อถือของอุปกรณ์
3การควบคุมที่สะดวกและยืดหยุ่นและการทํางานที่หลากหลาย
A. สามารถทํางานด้วยมือในการตัดหรือทํางานด้วยไฟฟ้าในการเปิดและปิด และสามารถทํางานด้วยระยะไกลจากสถานที่ห่างไกล
B.มันสามารถถูกจับคู่กับเครื่องควบคุมที่มีความชํานาญเพื่อให้เกิดการทํางานอัตโนมัติในการกระจายหรือรวมกับเครื่องควบคุมการปิดใหม่เพื่อสร้างเครื่องปิดใหม่หรือส่วนส่วนอัตโนมัติ
C. สามารถติดตั้งเครื่องแปลงกระแสไฟฟ้าสองเฟสหรือสามเฟส เพื่อป้องกันกระแสไฟฟ้าเกินหรือตัดสายสั้น
D.มันสามารถให้สัญญาณการรับปัจจุบันสําหรับผู้ควบคุมที่มีความฉลาดและสามารถติดตั้งเครื่องแปลงปัจจุบันตามความต้องการของผู้ใช้
E. สามารถติดตั้งสวิทช์แยกกันแบบติดต่อกัน 3 ขั้นตอน พร้อมอุปกรณ์ติดต่อกันแบบป้องกันการใช้งานผิดปกติมันยังสามารถติดตั้งกับตัวปิดระบายแรงกระแทก ไซโลเลอร์เสาสําหรับการบํารุงรักษาง่าย.
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | ความถี่ในการทํางาน(การทดสอบแบบแห้ง/การทดสอบแบบเปียก) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
